Александр Шепелев - Кладка печей своими руками

В девятнадцатом ряду при кладке стенок с левой стороны перетрубья с двух сторон стесывают кирпич, образуя небольшие пяты для кладки перекрытия под отдельный канал самоварника. Выкладывая стенки, кирпичи, примыкающие к своду, также стесывают, чтобы они плотнее ложились на него. Кладку ведут на глиняном растворе. Начиная с этого ряда, перетрубье постепенно укорачивается (закладывается кирпичом), что необходимо для образования полки-ящика, куда собирается выпадающая из трубы сажа. Полку-ящик выкладывают до двадцать третьего ряда включительно. Сверху и с нижней стороны этого ящика кирпич стесывают. Все это показано в разрезе по А — А.

Двадцатый ряд выполняют по порядовке, устраивая перекрытие под каналом для самоварника. Перетрубье уменьшается по длине еще больше. Кирпичи, укладываемые на свод, стесывают.

В двадцать первом ряду еще больше уменьшается перетрубье. Стенки печи над сводом выравнивают за счет укладки глиняного раствора разной толщины (к перетрубью толще, см. разрез В — В). Это необходимо для того, чтобы свод был выложен с уклоном в 30 мм.

Двадцать второй ряд полностью выравнивает перекрытие над сводом. В этом ряду ставят самоварник или дверку размером 130х130 мм. Штриховка в перетрубье показывает, что верх полки-ящика стесывают.

В двадцать третьем ряду кладут перетрубье и щиток. В нем заканчивается кладка ящика для сбора сажи, на что указывает штриховка.

Двадцать четвертый ряд кладут как двадцать третий, отверстие перетрубья увеличивают, самоварник перекрывают.

Двадцать пятый и двадцать шестой ряды схожи с кладкой предыдущего ряда. Их выкладывают с соответствующей перевязкой швов.

Двадцать седьмой ряд перекрывает перетрубье, что необходимо в дальнейшем для установки вьюшки. В этом ряду ставят две задвижки: задвижку 10 размером 300x250 мм — с передней стороны печи в канале трубы и задвижку 9 размером 300х170 мм — с правой стороны печи, то есть в щитке. Таким образом, последний канал щитка перед выходом в трубу перекрывается задвижкой (разрез по Б — Б).

Двадцать восьмой ряд кладут с перекрытием перетрубья, установкой дверки и вьюшки (см. разрезы А — А и Б — Б).

Двадцать девятый ряд кладут по порядовке. Из пяти каналов со стороны щитка остаются только три, самый меньший из них средний.

Тридцатый ряд выполняют так, что из трех каналов остаются только два горизонтальных, один из которых берет начало от вьюшки.

Тридцать первый ряд образует горизонтальный канал от самоварника к трубе. Для перекрытия этого канала его сужают, укладывая с внутренней стороны перетрубья четверти кирпича.

Тридцать второй ряд перекрывает все каналы, за исключением трубы сечением 250x380 мм.

Тридцать третий ряд кладут, как предыдущий, соблюдая перевязку швов и уменьшая сечение канала трубы до 250х250 мм или 1х1 кирпич.

Тридцать четвертый ряд показывает кладку шейки печи в шесть кирпичей без изменения сечения канала. Шейку кладут до распушки.

Печи улучшенных конструкций нагреваются до самого пола, например печь «Теплушка» конструкции И. С. Подгородникова. Однако кладка их более сложная и требует определенного мастерства.

Улучшенная русская печь с отопительным щитком конструкции В. П. Протопопова хороша тем, что только небольшая часть топочных газов выпускается из варочной камеры в трубу через устье и перетрубье для поддержания необходимой тяги, большая же их часть направляется в дымообороты отопительного щитка непосредственно из варочной камеры, минуя перетрубье.

Печи под названием «Теплушки» (рис. 72) представляют собой одну общую камеру-колпак от пола до свода, разделенную подом на две части: верхнюю варочную камеру 1 и нижнюю отопительную камеру 2. Варочная камера такая же, как у русской печи. Она так же закрывается заслонкой, но более плотно. Для поддержания пода печи внутри отопительной камеры имеется несколько столбиков. Отопительная и варочные камеры соединены между собой четырьмя отверстиями, расположенными с боков пода. Через эти отверстия газы из топливника попадают сперва в варочную камеру, а затем опускаются в отопительную, то есть нагрев варочную камеру, они нагревают низ печи и только оттуда направляются в дымовую трубу 5 высотой не менее 5 м.

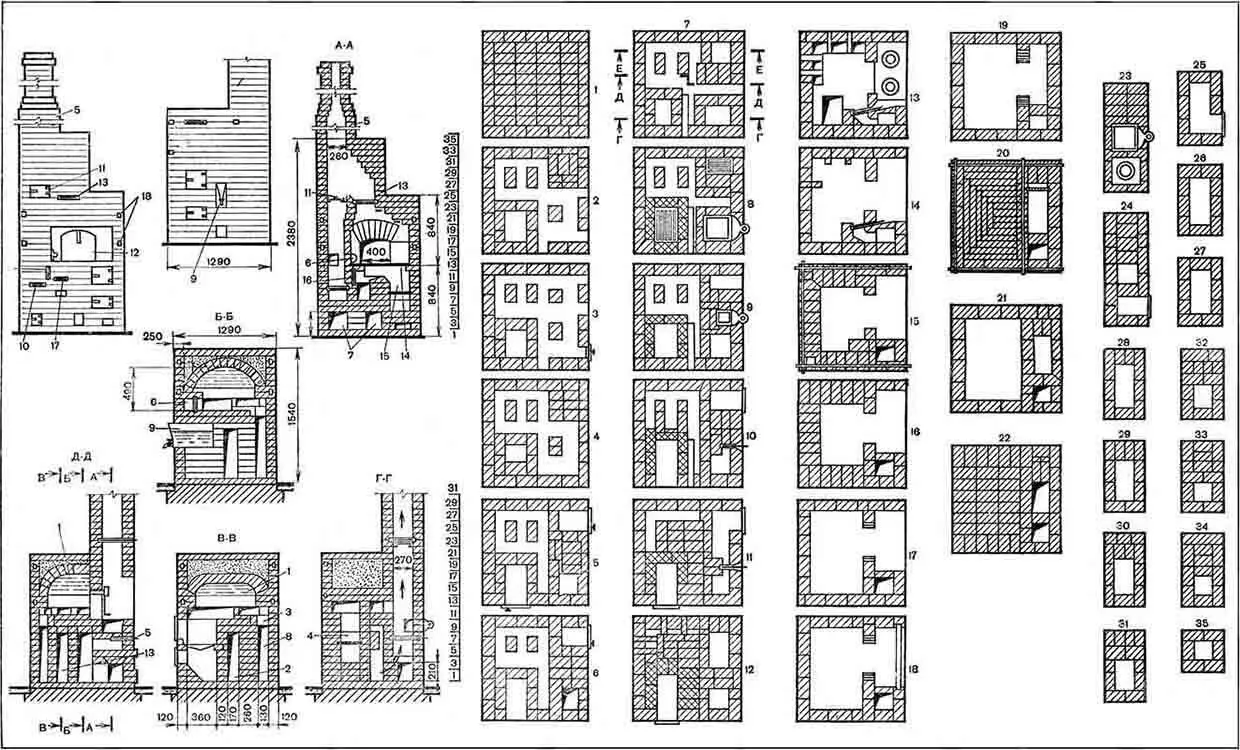

Рис. 72.Улучшенная русская печь «Теплушка» с плитой конструкции И. С. Подгородникова:
