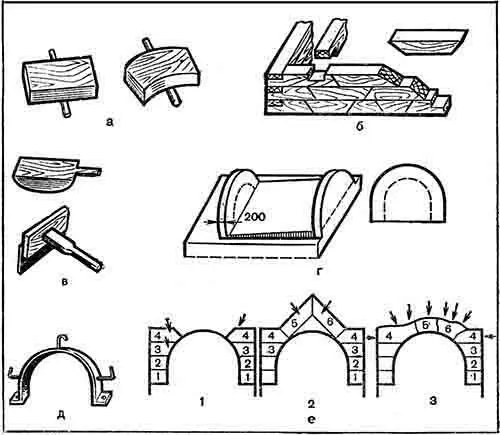

Рис. 73.Приспособление и порядок устройства русской глинобитной печи:

а — проверка жесткости раствора; б — форма брусков и их укладка в печь; в — деревянный валек и скребок со стальным лезвием; г — стенки под свод; д — рама для устья; е — закладка свода (цифры показывают порядок укладки кусков, стрелки — направление ударов)

Бруски укладывают с перекрытием швов с дополнительным тщательным уплотнением валком или трамбовкой, которыми наносят сильные удары поверху и боковым сторонам (рис. 73, в ). Чем сильнее уплотнение, тем выше прочность печи и наоборот.

После уплотнения и выравнивания кладки скребком срезают лишнюю глину, а стенки проверяют на вертикальность и горизонтальность.

Необходимо знать, что толщина стенок печи может быть от 190 до 250 мм. Чем толще стенки, тем дольше печь держит тепло.

При укладке последующего ряда брусков нижележащие бруски водой не смачивают. Если же их смачивать, то в местах соприкосновения брусков слой раствора окажется более слабым. При перерыве в работе верхние стороны уложенных брусков закрывают смоченными в воде и отжатыми от ее излишков тряпками.

Как известно, под подом необходима песчаная засыпка, которую насыпают на ранее устроенный настил или свод. Настил также можно устроить деревянным, но на расстоянии от уровня пода 450–500 мм. Сперва на деревянный настил насыпают 250–300 мм земли, хорошо ее выравнивают и уплотняют, а на землю — песок или смесь из песка и гравия слоем 150–180 мм, но можно и больше. Очень хорошо на деревянный настил предварительно уложить два слоя асбеста или войлока, вымоченного в глиняном растворе. Это предохраняет от сильного нагревания древесину.

До устройства свода необходимо устроить две стенки по форме горнила или камеры и установить их на месте (рис. 73, г ). В дальнейшем в передней стенке вырезают отверстие-устье. Форма устья может быть полуциркульной или в виде пологой арки таких размеров, которые имеет ранее рассмотренная заслонка.

Желательно в устье вставить металлическую раму, изготовленную из полосовой или угловой стали, но можно из круглой арматурной стали толщиной от 7 мм и выше. В этом случае проволоку изгибают по форме заслонки. Изготовив три — пять прутков, их складывают вместе, связывают проволокой. У любой рамы отгибают лапки. Они необходимы для их закрепления в уложенной массе (рис. 73, д ). Рама будет служить опорой для стенки и упором для заслонки. Ее следует закрепить.

Лучше всего устроить переднюю стенку с устьем так. Изготовить деревянное кружало-опалубку по форме устья, надеть на нее рамку, уложить нарезанные глиняные полосы, тщательно уплотняя их, обрезать с боковых сторон, предварительно начертив форму стенки, и срезать излишки по этой форме.

Свод лучше всего устраивать по опалубке, которая должна быть весьма прочной. Опалубку сверху покрывают бумагой в один или два слоя; это облегчит снятие ее с глины. Глиняным брускам перед укладкой на опалубку придают необходимую форму, срезая излишки ножом. Укладку ведут так, как показано на рисунке 73, е. Срезав излишки глины, все зачищают. Укладываемые бруски хорошо уплотняют.

Свод можно сделать и без опалубки, но это сложнее, к тому же приходится зачищать свод внутри скребком, что очень неудобно и трудоемко.

Вообще все внутренние поверхности печи следует выполнять особенно гладкими, чтобы улучшить тягу и обеспечить более свободный, без дымления, выход дымовых газов.

Выполнив чело и перекрыв его глиняными брусками в два-три слоя, тщательно уплотняют их между собой. Выше ведут кладку из кирпича.

Готовую печь следует просушить не менее пяти — семи дней с открытыми приборами. Затем протапливают сухим топливом, закладывая сначала небольшие порции, а затем их постепенно увеличивая. После сгорания топлива заслонки, задвижки или вьюшки оставляют открытыми. Нагреваясь, глина выделяет много пара, который должен выходить в трубу. По мере остывания печи, обычно через 6–8 ч, топку повторяют, Такую сушку производят пять-шесть суток до тех пор, пока печь полностью не просохнет. После этого берут сухое топливо (дрова колют мелко) и впервые по-настоящему топят печь. Во время этой топки не только окончательно досушивается печь, но и обжигается глина с внутренней стороны горнила или варочной камеры. Раскаленные угли следует равномерно распределить по всему поду. Хорошо протопленную печь закрывают. Через день топку повторяют. Правильная сушка и обжиг обеспечивают прочность и монолитность печи.
