Высокая степень когерентности позволяет сфокусировать лазерный луч в пятно, равное длине волны излучения – т. е. порядка 1–10 микрон.

Если мощность лазера, например на основе СО 2–1 кВт, сфокусировать на площадке диаметром в 1 мм, то получим интенсивность лазерного луча 10 5Вт/см 2.

Эта очень высокая концентрация тепловой энергии позволяет испарять все земные элементы и естественно сваривать при определенных условиях металлы. Современные лазерные установки способны выстреливать эту колоссальную мощность за доли секунды в импульсе.

Остается добавить, что в качестве активных сред можно использовать:

• кристаллы (искусственные или естественные);

• специальные стекла;

• полупроводники;

• жидкие среды (растворы специальных красителей);

• газовые среды.

В соответствии с используемой активной средой лазеры подразделяют на твердотельные, жидкостные и газовые .

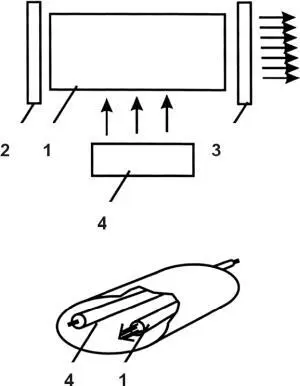

Рис. 13.

Принципиальная схема оптического лазера:

1 – активный элемент;

2 – непрозрачное зеркало;

3 – полупрозрачное зеркало;

4 – устройство накачки.

Вернемся к рисунку 13. Для чего используется накачка и что это такое? Когда говорят о накачке, то подразумевают введение энергии извне внутрь квантовой системы для возбуждения энергетических уровней, о чем говорилось выше. Можно еще сказать, что накачка необходима для возбуждения активной среды лазера.

Энергетическая накачка активных элементов лазера производится в импульсном или постоянном режиме. В импульсном режиме используются специальные лампы-вспышки , а в постоянном режиме – специальные лампы-осветители .

В сварочной технике применяют, в основном, твердотельные лазеры на кристаллах неодима с гранатом, неодимовых стеклах, на кристаллах рубина. В них применяется оптическая накачка с помощью ксеноновых ламп .

Используются для сварки и газовые лазеры. Мощные газовые лазеры изготавливают на основе газовых смесей с применением углекислого газа – СО 2. Для газовых лазеров применяют в качестве энергетической накачки электрический высоковольтный разряд.

• высоковольтный выпрямитель для питания ламп накачки;

• блок конденсаторов;

• блок поджига газового разряда;

• собственно лазерная головка (активный элемент, отражатель, лампы накачки);

• оптическая система для фокусировки, юстировки (настройки) и наблюдения;

• система охлаждения установки;

• система перемещения, фиксации и контроля свариваемых деталей;

• система защиты персонала от действия лазерного излучения.

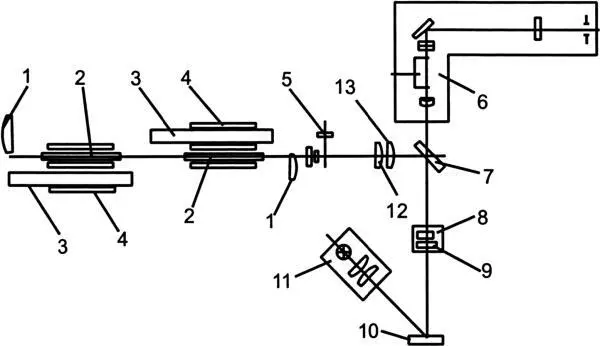

На рисунке 14 представлена схема оптической системы лазерной головки. Резонатор лазера образован двумя сферическими зеркалами (1). Между зеркалами резонатора расположены два соосно установленных осветителя, состоящих из активного элемента (2), импульсной лампы накачки (3) и осветительной камеры (4) в виде стеклянного цилиндрического блока. Излучение проходит через линзы (5, 12, 13) телескопической системы, позволяющей изменять расходимость луча лазера.

Зеркалом (7) излучение направляется на объектив (8), который фокусирует его на поверхность обрабатываемых деталей (10). Защитное стекло (9) предохраняет объектив от загрязнения продуктами взаимодействия излучения с материалом свариваемых деталей. Наводка излучения и визуальный контроль места сварки осуществляется встроенной оптической системой (6). Осветитель (11) служит для освещения места свариваемых деталей.

Рис. 14.

Схема лазерной установки

• высокая концентрация энергии в пятне нагрева на малой площади (доли миллиметра) позволяет сваривать миниатюрные детали с толщиной кромок от 50 микрон и выше, а также сваривать термочувствительные элементы;

• малое поперечное сечение сфокусированного луча при достаточно больших расстояниях от лазерной головки до свариваемой детали позволяет производить сварку в труднодоступных местах;

• уникальное свойство лазерного излучения проходить через твердые, прозрачные для луча материалы, позволяет производить сварку в вакууме, в газовых защитных средах;
