Устройство горелок для получения плазменной дуги(рис. 9б) принципиально не отличается от устройства горелок первого типа. Только дуга горит между электродом и изделием.

Процесс возбуждения плазменной дуги между электродом и изделием осуществить очень трудно. Поэтому дуга вначале возбуждается между электродом и соплом (дежурная дуга), а затем при касании ее факела изделия происходит автоматическое зажигание основной дуги между электродом и изделием. Для этого к соплу подключен токопровод от положительного полюса источника тока.

Плазменная дуга обладает большей тепловой мощностью по сравнению с плазменной струей, т. к. в изделие вводится дополнительное тепло от электрического тока дуги. Плотность теплового потока плазмотрона в десятки раз больше теплового потока при сварке плавящимся электродом.

Различают следующие виды плазменной технологии:

• плазменная сварка со сквозным проплавлением (толщина материала свыше 3 мм);

• плазменная сварка плавлением (толщина материала 1–3 мм);

• микроплазменная сварка (толщина материала 0,01–1 мм).

На рисунке 10 представлена конструкция микроплазменной горелки.

• источник питания плазменной дуги с вертикальной вольт-амперной характеристикой;

• плазменная горелка-плазмотрон;

• системы подачи газа и охлаждения горелки;

• порошковый питатель (для напыления);

• устройства перемещения и фиксации деталей;

• система приточно-вытяжной вентиляции.

• высокая концентрация теплоты;

• высокая стабильность горения, что обеспечивает лучшее качество сварных швов;

• возможность сварки металлов до 10 мм без разделки кромок и применения присадочных материалов;

• возможность вести сварку на низких токах 0,1–25 А, в режиме микроплазменной сварки листов металла толщиной 0,01–0,8 мм;

• при увеличении тока дуги и расхода газа проникающая плазменная дуга позволяет вести резку любых современных материалов;

• введением в плазменную дугу присадочных металлов производят напыление, наплавку любых металлов, от легкоплавких и до тугоплавких;

• возможность сваривать металлы с неметаллами;

• минимальная, по сравнению с другими способами, зона термического влияния;

• более низкие термические деформации по сравнению с другими видами сварки;

• возможность обработки (сварка, напыление, резка) тугоплавких, жаропрочных металлов;

• пониженный расход защитных газов по сравнению с аргонно-дуговой сваркой;

• высокотехнологичный процесс, возможность автоматизации.

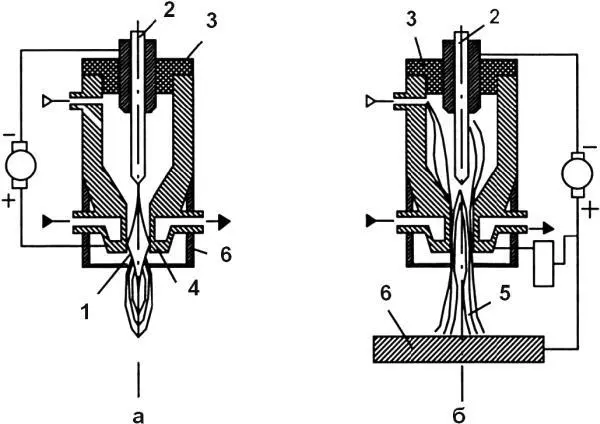

Рис. 9.

Схема получения плазменных источников нагрева:

а – плазменная струя, выделенная из дуги; б – плазменная дуга, совмещенная с плазменной струей.

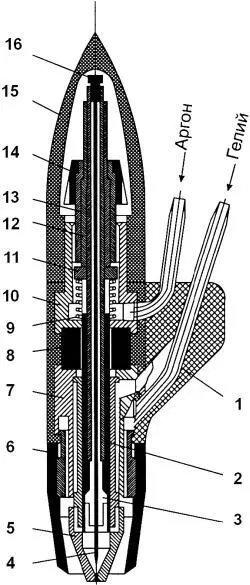

Рис. 10. Конструкция микроплазменной горелки:

1 – корпус горелки; 2 – втулка керамическая; 3 – зажимная цанга; 4 – вольфрамовый электрод; 5 – металлическое сопло; 6 – керамическое сопло; 7 – металлический корпус (неразъемный); 8 – керамическая изоляционная втулка; 9 – пружина; 10 – верхняя часть корпуса; 11 – кольцо опорное; 12 – гайка для зажима цанги; 13, 14 – винт и головка для регулировки зазора; 15 – защитный колпачок; 16 – кнопка для перемещения электрода к соплу.

• высокочастотный шум в комбинации с ультразвуком;

• электромагнитное излучение оптического диапазона (УФ, ИК, видимый спектр);

• ионизация воздуха;

• выделение паров материала в виде аэрозолей;

• недолговечность сопла плазменной горелки вследствие высокотемпературной нагрузки;

• сложность аппаратуры требует подготовки высоко-квалифицированного персонала.

Лазер или ОКГ – оптический квантовый генератор когерентного монохроматического излучения. Что означают эти понятия? Придется вспомнить физику.

Современные понятия в физике наделяют элементарные частицы света (фотоны) свойствами либо волны, либо корпускул (частиц), так как свет проявляет свойства волны в одном случае – при явлениях интерференции и дифракции . В другом случае свет проявляет квантовые свойства . Например, в случае явления фотоэффекта о свете можно говорить, что он состоит из частичек, т. е. квантов. Однако квантовый и волновой подходы к природе света не противоречат свойствам света, а успешно дополняют друг друга.
