5. Затянуть узел.

Этот старинный морской узел применялся на топах мачт парусных кораблей для крепления бакштагов, для временного крепления при установке мачт и флагштоков, как приспособления для переноски ядер. За свою долгую историю он получил много названий: «ирландский», «трилистник», «тройной топовый узел». Узел несложен в завязывании и имеет три основных петли. После снятия нагрузки его можно легко распустить, освободив свободные ходовые и корневые концы троса.

Рис. 14. Топовый

Последовательность завязывания топового узла

1. Отступив от края троса, сложить его ходовой конец тремя кольцами, последовательно расположенными друг за другом. Их корневые концы должны быть расположены под ходовыми концами троса.

2. Стороны петель 1 и 3, пересекающие петлю 2, протянуть через пересечения петель 1–3. Выровнять петли.

3. Подтягивая за три петли, затянуть узел, зафиксировать корневой и ходовой концы троса узлом, при необходимости сформировав четвертую петлю.

Битенговый узел используют для швартовки небольших судов, шлюпок за швартовочные устройства – пал, причальную тумбу, битенг. Узел надежный, хорошо выдерживает рывковую нагрузку, довольно просто вяжется и распускается.

Рис. 15. Битенговый

Последовательность завязывания битенгового узла

1. Ходовой конец троса обнести вокруг битенга или причальной тумбы, сложить свободный конец в форме открытой петли и завести под корневой конец.

2. Сформированную закрытую петлю перекрутить на 180° и, обведя вокруг корневого троса, набросить сверху на битенг.

3. Затянуть узел.

Выбленки – вантовые ступеньки из троса для подъема на мачты. Именно для их привязывания моряки парусных судов первоначально использовали этот узел. Кроме того, выбленочный узел используют для швартовки лодки, подачи нетяжелого груза на высоту, увязки поклажи, плетения сетей. Это надежный затягивающийся узел, хорошо держит нагрузку и не проскальзывает даже на гладких поверхностях. Однако нужно учитывать, что такие свойства узла проявляются, только если к нему приложена постоянная нагрузка, в противном случае он может ослабнуть и начнет проскальзывать. Существует два варианта завязывания выбленочного узла: первый используют, когда конец предмета, вокруг которого вяжут узел, открыт, второй – когда трос обносят вокруг самого предмета.

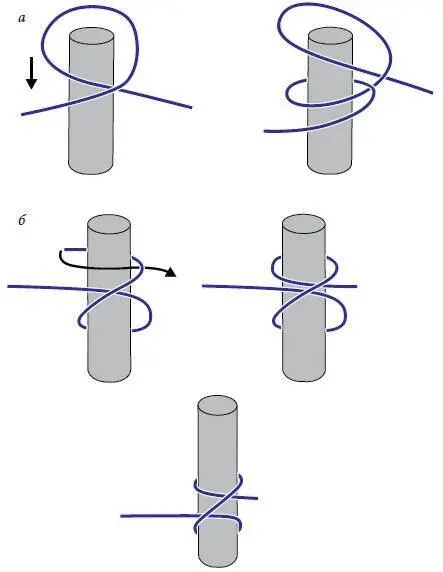

Рис. 16. Выбленочный: а – вариант 1 ; б – вариант 2

Последовательность завязывания выбленочного узла

Вариант 1

1. В данном варианте узел может быть завязан как на конце, так и на середине троса.

2. Сформировать закрытую петлю с проходом корневого конца над ходовым концом троса и надеть его на опору.

3. Сформировать вторую закрытую петлю, пропустив ходовой конец под корневым концом троса и также надеть ее на опору.

4. Затянуть узел.

Вариант 2

1. Отступив от края троса, его ходовым концом сделать обнос вокруг опоры. Поднять по диагонали вверх свободный конец троса.

2. Сделать еще один оборот вокруг опоры, проведя ходовой конец троса под диагонально расположенной частью троса.

3. Затянуть узел.

Свое название этот морской узел получил от наклонного рея, закрепленного в верхней части мачты. Хотя в современном флоте для этой цели узел уже не используют, его продолжают применять тогда, когда необходимо быстро прикрепить трос к гладкому цилиндрическому предмету.

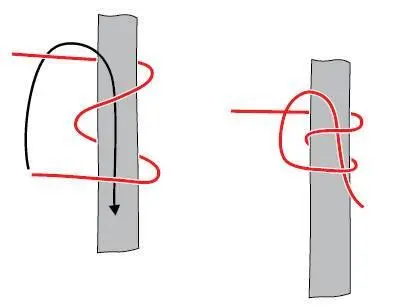

Рис. 17. Гафельный

Последовательность завязывания гафельного узла

1. Ходовым концом троса сделать двойной оборот вокруг опоры и обнести его вокруг корневого конца троса. Петли троса сильно не затягивать.
