Валерий Демус - Большая книга узлов. Рыбацкие, охотничьи, морские, туристские, альпинистские, бытовые

2. Провести трос между опорой и петлями троса.

3. Затянуть узел.

Узел известен и распространен не меньше, чем выбленочный. Он имеет больший диапазон применения: его вяжут для подъема длинноразмерных грузов на палубу или реи при установке дополнительных парусов, привязывают шлюпки к борту судна при их транспортировке. Как и многие затяжные узлы, «задвижной штык» хорошо работает только при наличии постоянной нагрузки, без которой он постепенно ослабевает и может развязаться. Однако этот узел имеет одну особенность, выгодно отличающую его от остальных узлов группы: он хорошо работает даже в тех случаях, когда тяга троса находится под острым углом или почти параллельна грузу. Узел прост в завязывании, хорошо выдерживает большие нагрузки. Надежность этого узла связана с его конструкцией и особенностью расположения шлагов при завязывании. Он состоит из трех шлагов, охватывающих груз, причем два из них вяжут со стороны приложения тяги.

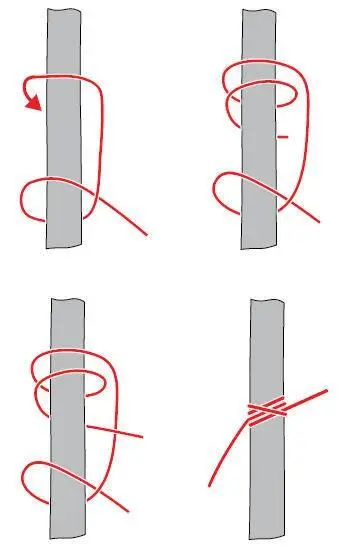

Рис. 18. «Задвижной штык»

Последовательность завязывания узла «задвижной штык»

1. Ходовым концом троса сформировать шлаг вокруг груза с прохождением корневого конца над ходовым концом троса.

2. Поднять трос выше первого шлага и сделать еще один шлаг в противоположном направлении.

3. Провести ходовой конец троса под тросом, расположенным вдоль груза, и сделать третий шлаг.

4. Обвести свободный конец троса вокруг параллельного грузу участка троса.

5. Затянуть узел.

Название этого узла произошло от латинского названия разновидности удава, известного в зоологии, – боа констриктор. Среди затягивающихся узлов существует целая группа, имеющая сходные характеристики и сферу применения, что также нашло отражение в их названии: констриктор, двойной констриктор, питон. Такое название закрепилось за узлами благодаря тому, что в основе их конструкции лежат петли, охватывающие привязываемый предмет, что напоминает кольца удавов, убивающих свою жертву. Констриктор считается одним из самых сильно затягивающихся узлов, его превосходит только усиленная версия – двойной констриктор. Лучше всего его применять при соединении веревок и тросов с круглыми, не имеющими граней предметами. Но в то же время нужно учитывать, что это «одноразовый» узел, так как после приложения к нему сильной нагрузки развязать его будет практически невозможно. В современном морском деле констриктор из-за сложностей с развязыванием используют редко. В основном его применяют как временную марку, не допускающую расплетения тросов в случае их рассечения, или для пакетирования мягких тюков с грузом.

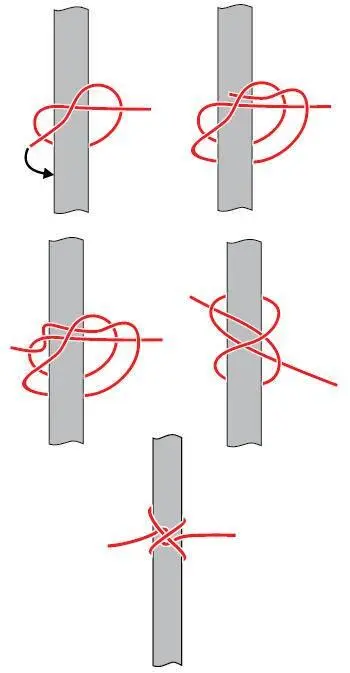

Рис. 19. Констриктор

Последовательность завязывания узла констриктор

1. Ходовым концом сделать оборот вокруг стойки и, обведя корневой конец троса по диагонали, провести его за первый шлаг.

2. Сделать второй шлаг и, проведя ходовой конец троса над корневым, завести в петлю, образованную вторым шлагом, снизу вверх.

3. Провести свободную часть троса в петлю, образованную первым шлагом.

4. Затянуть узел.

Это старинный морской узел, применяемый на парусных судах для крепления прямых дополнительных парусов к лисель-рейке. На данный момент узел выполняет вспомогательные задачи – им соединяют тросы с цилиндрическими предметами.

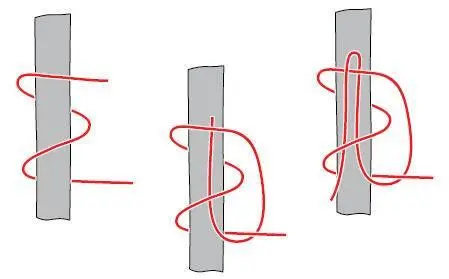

Рис. 20. Лисельный

Последовательность завязывания лисельного узла

1. Ходовым концом троса сделать два оборота вокруг опоры.

2. Ходовым концом троса провести обвод вокруг корневого конца троса и провести его через две петли.

3. Ходовой конец развернуть на 180° и, обведя вокруг троса второй петли, завести между тросом первой петли и опорой.

4. Затянуть узел.

Пал – это тумба из чугуна, бетона или деревянные сваи, забитые в грунт, за которые заводят швартовые. Из названия узла видно, что основная функция этого узла – закрепление тросов судна за швартовые приспособления на берегу. Узел очень прост в вязке и хорошо выдерживает постоянные и рывковые нагрузки.
