Галина Серикова - Справочник мастера столярно-плотничных работ

Фальцы оконных переплетов перед остеклением покрывают силиконовым герметиком (рис. 108).

Рис. 108. Нанесение силиконового герметика: 1 – переплет; 2 – герметик; 3 – стекла

По периметру притвора в переплетах прокладывают полоски губчатой резины, шнура, поролона (рис. 109), также предназначенные для герметизации переплета.

Если конструкцией предусмотрена форточка, для ее обрамления в бруски обвязки вставляют горбылек на расстоянии, равном высоте форточки (рис. 110).

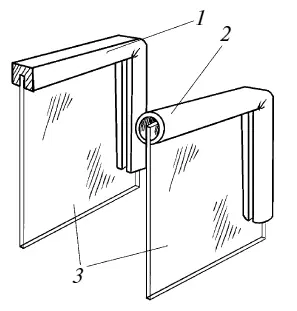

Рис. 109. Установка уплотнительных прокладок: 1 – поролоновая; 2 – из губчатой резины; 3 – стекло

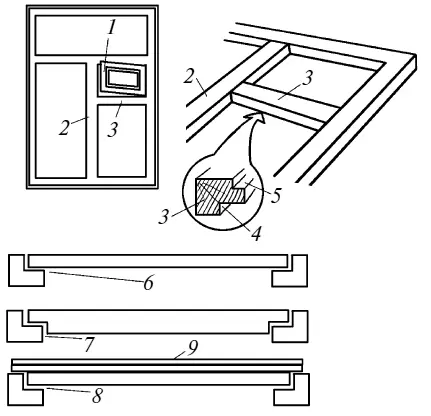

Рис. 110. Переплет с форточкой: 1 – форточка; 2 – бруски обвязки; 3 – горбылек для форточки; 4 – четверть для форточки; 5 – фальц для стекла; 6 – гладкий притвор форточки; 7 – притвор с четвертью; 8 – притвор с наплавным бруском; 9 – наплавной брусок

Чтобы форточка плотно примыкала к брускам обвязки и горбылькам, выполняют четверти в брусках обвязки, горбыльках и форточке. Фактически форточка – это створка, вмонтированная в переплет. Форточки открываются в ту же сторону, что и створки.

Для изготовления оконного переплета нужно подобрать деревянные рейки, прямоугольные в сечении, размером 50 × 70 мм. Для выполнения переплета, в конструкции которого предусмотрены два стекла, с широкой стороны реек необходимо отметить четверти каждого угла.

Не всегда горбыдьки оформляют переплет под форточку. Их вставляют и для того, чтобы разделить створку на сегменты. Такая створка называется решетчатой (рис. 111).

Этот конструктивный прием преследует две цели – декоративную (для уменьшения размеров стекла) и техническую (для повышения формоустойчивости створки).

На горбыльках делают выборки там, где они пересекаются. С декоративной целью горбыльки могут и не разделять остекленную часть, а просто наклеиваться на нее. Такие горбыльки называются ложными, поскольку решетчатость переплета оказывается только видимостью (рис. 112).

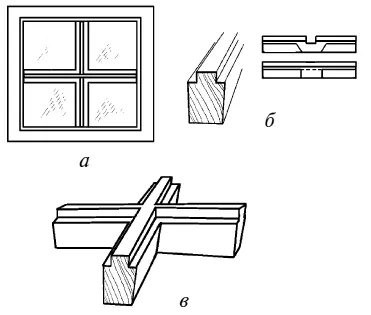

Рис. 111. Изготовление решетчатого переплета: а – переплет; б – горбыльки; в – соединение горбыльков

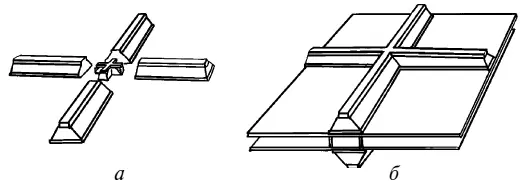

Рис. 112. Ложные горбыльки: а – элементы горбыльков; б – смонтированные горбыльки

С внешней стороны переплета нижнюю обвязку в створках, фрамугах, форточках оснащают отливом и капельником (рис. 113).

Перед установкой в проем оконный блок должен быть полностью собран. В коробку вставляют переплеты; створки, фрамугу навешивают на петли, устанавливают фурнитуру. При необходимости подгоняют все детали.

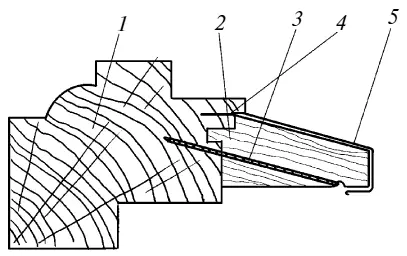

Рис. 113. Отлив и капельник: 1 – нижний брусок обвязки; 2 – отлив; 3 – шуруп; 4 – винт крепления капельника; 5 – капельник

Основной недостаток традиционных технологий – плохо организованные процессы сушки, обработки и отделки древесины. О том, как должен осуществляться процесс сушки, мы уже говорили, поэтому остановимся на последующей подготовке древесины к использованию. Прежде всего следует сказать, что еще одним фактором, который отрицательно влияет на оконные (и не только) системы, помимо плохой сушки, является то, что в целях удешевления продукции и упрощения производства при применении традиционных технологий прибегали к изготовлению элементов окон из единого бруска, что впоследствии приводило к деформации всего оконного блока, и использованию некачественной древесины (экономия в этом случае была иллюзорной, поскольку повышалось количество отходов).

На современном производстве к изготовлению оконных систем подходят по-другому. Это выражается в том, что древесина, прошедшая оптимальную сушку, выдерживается в помещении, в котором будет осуществляться дальнейшая ее обработка. В результате устанавливается баланс влажности и исключается возникновение в деревянном профиле внутренних напряжений.

Профили для деревянных окон выполняют не только из цельных брусков, но и из склеенных. Благодаря такой технологии можно отсортировать древесину с точки зрения пригодности для изготовления оконных систем. Кроме того, удаление низкосортных участков способствует улучшению качества оконных деталей ив конечном итоге увеличивает выход качественной древесины. Не менее важно и то, что склеивание бруса дает возможность контролировать текстуру лицевой поверхности заготовки.
