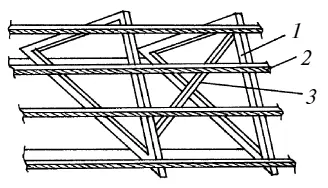

Рис. 103. Обрешетка из брусков: 1 – стропильная ферма; 2 – обрешетка; 3 – подкос
Прослеживается такая последовательность в передаче нагрузки: обрешетка воспринимает нагрузку от кровли, передает ее стропилам, которые, в свою очередь, тяжесть крыши направляют на несущие стены, опирающиеся на фундамент.
Обрешетка бывает сплошной (расстояние между брусками не превышает 1 см) и разреженной. Сплошная обрешетка состоит из двух слоев, набиваемых один на другой. Первый слой представляет собой разреженную обрешетку, второй состоит из досок, плотно уложенных под углом 45° относительно первого слоя.
Сплошная обрешетка необходима для таких кровельных материалов, как мягкая кровля, металлочерепица, мягкая черепица и др. Разреженная обрешетка предназначена для стальной кровли, цементно-песчаной черепицы и др.
На коньке, ребрах, ендовах разжелобках, по карнизным свесам всегда выполняют сплошную обрешетку.
Обрешеточные бруски прибивают к стропилам гвоздями, имеющими длину, равную толщине двух брусьев.
Чаще всего для обрешетки используют древесину хвойных пород.
Расстояние между брусками обрешетки – 50 × 50 или 60 × 60.
ИЗГОТОВЛЕНИЕ И МОНТАЖ ОКОННЫХ БЛОКОВ
Первые окна были изготовлены из натуральной древесины (сосны, дуба, ореха и др.), которая несет позитивную энергетику живого дерева. Наиболее дешевыми являются окна из сосны. Если используются ценные породы дерева, то такие рамы имеют гораздо более высокую цену. Но возможен и промежуточный вариант, когда окно выполнено из недорогой древесины и покрыто шпоном «под дуб», «под орех» и пр. При покупке необходимо обращать внимание на наличие сучков, поскольку чем их больше, тем срок службы рамы короче.
С точки зрения технических характеристик деревянные окна отличаются неплохими теплоизоляционными свойствами. Кроме того, древесина относится к высокотехнологичным материалам, что означает ее пригодность для любого плотницкого изделия.
Конструкция современного деревянного окна представлена на рис. 104.

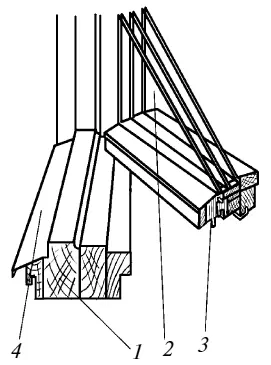

Рис. 104. Конструкция деревянного окна: 1 – рама из нескольких слоев древесины; 2 – двухкамерный стеклопакет; 3 – уплотнители; 4 – отлив
Современные и традиционные деревянные окна имеют ряд отличий:
1) новейшие окна изготавливают не из цельных брусков, а из клееного бруса;
2) в современные переплеты вставлены стеклопакеты (одно– и двухкамерные);
3) одним из элементов современного окна являются силиконовые уплотнители, благодаря которым створки максимально плотно прилегают к раме;
4) снаружи деревянное окно оформляется алюминиевым отливом.
Для изготовления оконных коробок используют бруски толщиной, как минимум, 60 мм. Чтобы оконная коробка соответствовала стандартам и отвечала всем предъявляемым к ней требованиям, необходимо соблюдать ряд обязательных условий:
1. Для одного оконного блока должна быть использована древесина одной породы, за исключением древесины сосны, пихты и кедра, которая находит применение в оконных системах с предполагаемой прозрачной отделкой поверхностей.
2. Коробка должна быть прочной и достаточно жесткой. В противном случае входе эксплуатации оконный блок может деформироваться.
3. Требуется обеспечить высокую точность обработки поверхностей, клеевых соединений и мест сопряжения деталей.
В оконных системах круглыми шипами усиливают шиповые соединения, для чего элементы просверливают поперек шипового соединения. Б образовавшееся отверстие забивают шкант.
Оконные коробки бывают отдельными и общими. Первые отличаются сложностью в установке, но являются более экономными в плане расходования материала. Отдельные коробки монтируются в оконном проеме на некотором расстоянии друг от друга (100–200 мм).
Общая коробка состоит из брусков и досок с выбранными с внутренней стороны четвертями для притвора переплетов, створки которого обычно открываются внутрь помещения. На нижнем бруске коробки выполняют скос, предназначенный для стока воды. На нижней стороне доски выбирают четверть, чтобы обеспечить качественное соединение коробки с подоконной доской. Если коробка оснащена одним переплетом, то у нее выбирается одна четверть для его навешивания и установки. При наличии двух переплетов – две четверти, предназначенные для внутреннего (зимнего) и наружного (летнего) переплетов.
