Сечение стропил определяется шириной пролета, шага стропил нуклоном крыши. Обычно шаг стропил не превышает 120 см (табл. 12).

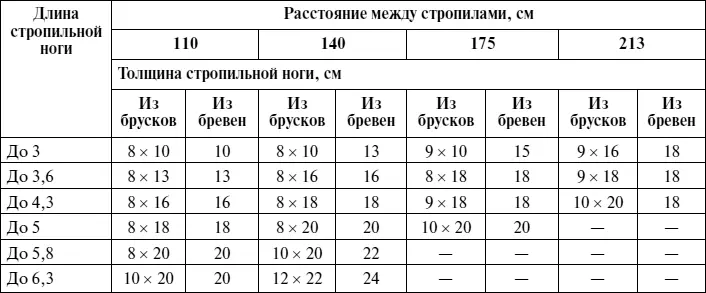

Таблица 12

Наклонные (наслонные) стропила (рис. 101) устанавливают наклонно, что достигается использованием опор разной высоты. В качестве опор могут служить обе наружные стены или наружная и внутренняя стены. Наклонные стропила устанавливают в домах со средней несущей стеной или промежуточными опорами в виде столбов. Стропильные ноги противоположных скатов лежат на наружных стенах, а средняя часть – на внутренней стене или опорах (при ширине дома 10 м достаточно одной дополнительной опоры; если ширина дома 15 м и более, необходимы две опоры). Таким образом, все элементы данной конструкции работают только на изгиб.

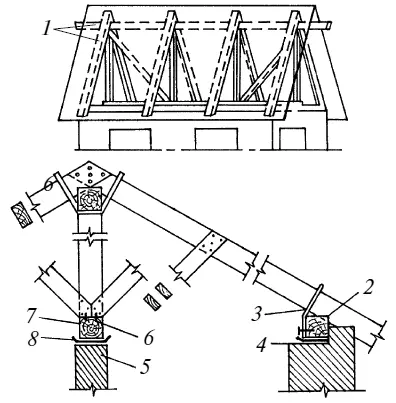

Рис. 101. Наклонные стропила: 1 – раскос; 2 – мауэрлат; 3 – скрутка; 4 – наружная стена; 5 – внутренняя стена; 6 – врубка; 7 – лежень; 8 – рубероид

Под каждую пару стропильных ног устанавливают стойки, которые обеспечивают жесткость конструкции. По ним прибивают ветровые связки, используя доски толщиной 50 мм.

Способ крепления стропильных ног к стенам выбирают в зависимости от материала ограждающей конструкции. Если стены кирпичные или каменные, то используют скрутки из проволоки диаметром 4–6 мм; если стены деревянные, то стропила соединяют с концов скобами.

Верхние концы стропильных ног угловыми накладками скрепляют внахлест (допускается и соединение в торец). Нижние концы фиксируют к мауэрлатам сечением 100 × 100 мм.

В вершине стропильной конструкции укладывают прогон (для его изготовления используют бревно с широким сечением либо сколачивают его из досок толщиной 50 мм), который далее станет основой конька крыши.

Расстояние между стропильными ногами обычно равно 1 м. При уклоне крыши более 45° – 1,2–1,4 м, в районах, в которых выпадает много снега, это расстояние уменьшается до 0,8–0,6 м. Оптимальное расстояние между стропилами представлено в табл. 13.

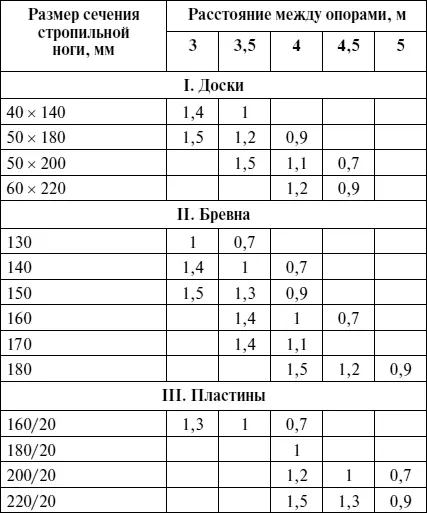

Таблица 13

Стропильная нога, которую врубают взатяжку, давит на нее, что может привести к отколу верхней части затяжки. Чтобы не допустить этого, стропило врубают одним из следующих способов – с одним зубом, шипом (эти соединения могут дополнять друг друга). Кроме того, надо, чтобы расстояние между врубкой и концом стропильных ног не было менее 250–300 мм. Чтобы увеличить площадь опоры стропила, его врубают двойным зубом, причем для первого зуба предусматривают на затяжке упор и шип, а для стропильной ноги – проушину, для второго зуба – только упор.

Чтобы дополнительно усилить соединение, стропильные ноги укрепляют болтами или хомутами (следует отдать предпочтение второму способу, так как отверстия, без которых невозможно закрутить болт, негативно скажутся на прочности стропильных ног и затяжек.

Для соединения подкоса с бабкой в нем вырубают шип, а в бабке готовят гнездо под него. Ригель соединяют со стропильной ногой сковороднем вполдерева и добавочно укрепляют болтом или нагелем (деревянным гвоздем).

Способы соединения стропил представлены на рис. 102.

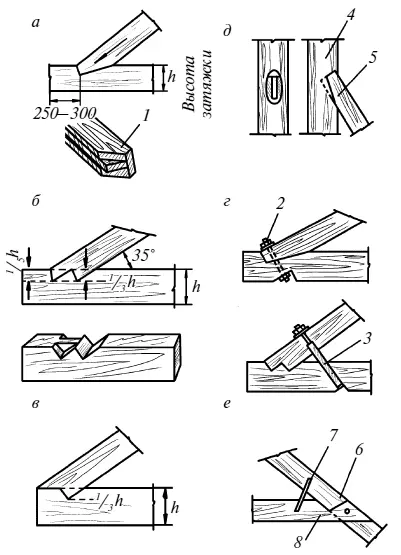

Рис. 102. Соединение стропил (размеры указаны в миллиметрах): а – одинарный зуб; б – двойной зуб; в – врубка стропил в конец затяжки; г – хомут и болт; д – соединение подкоса с бабкой; е – соединение сковороднем вполдерева; 1 – шип; 2 – болт; 3 – хомут; 4 – бабка; 5 – подкос; 6 – стропильная нога; 7 – скоба; 8 – ригель

Установив стропильную систему и выполнив обрешетку, переходят к настилу кровли. Она должна быть водонепроницаемой и иметь определенный уклон.

Крышу оснащают свесом, по которому будет стекать дождевая вода. Для этого стропильные ноги или затяжки укладывают так, чтобы они выступали за границу стены. Величина свеса составляет не менее 550 мм (лучше, если он доходит до 700 мм).

На стропила набивают обрешетку (рис. 103). Она представляет собой настил, который является основанием для кровли и обеспечивает ее жесткость. Но прежде прибивают карнизный настил, отделывают фронтон. Характер кровли определяет и материал, из которого изготавливается обрешетка. Для нее могут использоваться доски, бруски, тес.
