Конструкция оконного блока определяет, вертикальные или горизонтальные импосты будут врезаться в элементы коробки и скрепляться шиповым соединением. Импосты крепят к брускам с помощью двойного сквозного или несквозного шипа.

Выполнив коробку, ее обрабатывают антисептиком, покрывают толем или битумной мастикой, защищая от влаги.

Для соединения деталей оконной коробки обычно используют особые шипы в виде трапеции, которые отличаются повышенной прочностью. За характерную форму профессионалы называют их «ласточкин хвост».

После оконной коробки переходят к изготовлению оконных переплетов, которые могут быть глухими или створными. Более удобными в эксплуатации считаются переплеты, которые открываются внутрь помещения (это особенно важно, если окна находятся на верхних этажах, так как в одноэтажном строении окна могут распахиваться в любую сторону), поскольку за ними легко ухаживать и при необходимости ремонтировать.

Конструкции оконных переплетов весьма разнообразны, что определяется рядом факторов, к которым можно отнести:

1) архитектурные традиции;

2) вкус, фантазию и финансовые возможности хозяина;

3) размер световой площади окна;

4) ориентацию строения на местности;

5) количество этажей;

6) архитектурное решение окон всего здания.

Конструкция и дизайн окна определяют количество створок, в том числе и открывающихся, наличие фрамуги и комплект необходимой фурнитуры. Обычно одна или две створки оснащаются форточкой для проветривания помещения, но вместо них можно использовать и фрамугу. На современные окна устанавливаются особые приспособления, которые обеспечивают вентиляцию помещения при закрытых окнах.

Профиль и качество исполнения оконных створок должны отвечать требованиям герметичности сопрягающихся элементов оконной системы. Для этой же цели предназначены и специальные уплотнители.

Оконную створку изготавливают из профильных брусков обвязки, светопрозрачного элемента (стекла или стеклопакета) и импостов (наличие последних не является строго обязательным).

Качественное изделие может быть сделано только из материала соответствующего уровня, поэтому для оконных переплетов подбирают древесину без сучков, сколов, трещин и других пороков и дефектов. Бруски профилируют, то есть выбирают четверти под притвор, остекление, выполняют дренажную канавку для оттока воды.

Работа осуществляется в такой последовательности. Первоначально обрабатывают одну сторону бруска, после чего рейсмусом намечают риски на второй и третьей сторонах и строгают четвертую сторону, выравнивая пласть в соответствии с рисками.

Потом обрабатывают вторую сторону, пока угол между пластями бруска не станет прямым.

Далее рейсмусом размечают первую и четвертую стороны и строгают третью плоскость бруска.

Подготовив все бруски, выполняют фальцы, причем фальцы в готовом переплете должны лежать в одной плоскости, иначе герметизация стекла не будет эффективной (или по крайней мере ее будет трудно добиться).

Размеры фальцев определяются видом предполагаемого уплотнения и толщиной стекла. Если будут использоваться штапики (рис. 107), то фальцы под них должны быть шире, чего не требуется при уплотнении стекла с помощью замазки.

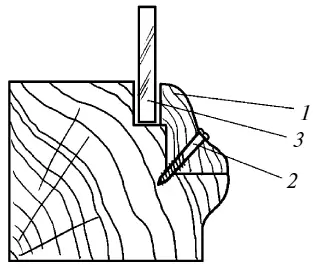

Рис. 107. Использование штапика для уплотнения стекла: 1 – штапик; 2 – шуруп; 3 – стекло

Размер фальца зависит и от толщины брусков обвязки и горбыльков. Во всем необходимо соблюдать меру, поскольку чересчур узкие фальцы не сдерживают воздушный поток и легко продуваются.

Например, при толщине брусков 54 мм фальцы должны быть глубиной 14–15 мм, шириной 8–13 мм. Если для форточки используются бруски толщиной 44 мм, то фальцы имеют размеры 13 мм и 10 мм соответственно.

Необходимо, чтобы четверть оконной створки заходила за брусок коробки (для большей герметичности), поэтому размеры створного переплета должны на 10–15 мм превышать размеры проема оконной створки. В наружных кромках выполняют скосы, предназначенные для облегчения открывания и закрывания створок.

Для особой прочности бруски обвязки соединяют одинарным или двойным шипом и усиливают нагелями. Подготовленные элементы оконной створки собирают, после чего ее остекляют.
