Галина Серикова - Справочник мастера столярно-плотничных работ

Материал для изготовления дверной коробки строгают, после чего выбирают четверти для притвора. Если глубина четверти определяется толщиной дверного полотна, то ширина – назначением двери и может составлять 15–30 мм. Горизонтальные и вертикальные части дверной коробки обычно соединяют способом «в шип», предохраняя от смещения шипом или шпонкой. Применяются и другие способы соединения – «в лапу», «ласточкин хвост» и пр.

По способу заполнения дверного полотна различаются щитовые и рамные полотна.

Щитовое дверное полотно (рис. 116) состоит из обвязки, бруски которой соединены, например, открытым сквозным шипом (возможны и другие способы соединения). Для обвязки используют менее дорогие сорта древесины, но они должны быть прочными, поскольку от этого зависят физико-механические свойства всей двери.

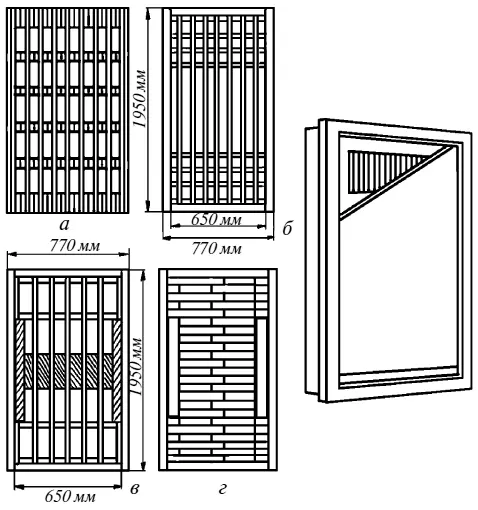

Рис. 116. Устройство щитового дверного полотна с брусками жесткости: а, в – с вертикальными; б – с вертикальными и горизонтальными; г – с горизонтальными

Щитовые двери представляют собой сплошные, склеенные из деревянных брусков, или пустотелые щиты толщиной 30–40 мм, на бруски обвязки которой наклеивают фанеру, ДВП, MDF и др. Чтобы улучшить звукопоглощающие характеристики дверного полотна, его внутреннюю полость заполняют картоном, стружкой и иным, причем заполнение может осуществляться сплошным способом или сотовым (рис. 117).

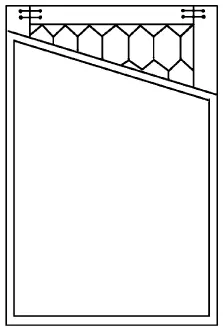

Рис. 117. Заполнение внутренней полости дверного полотна сотовым способом

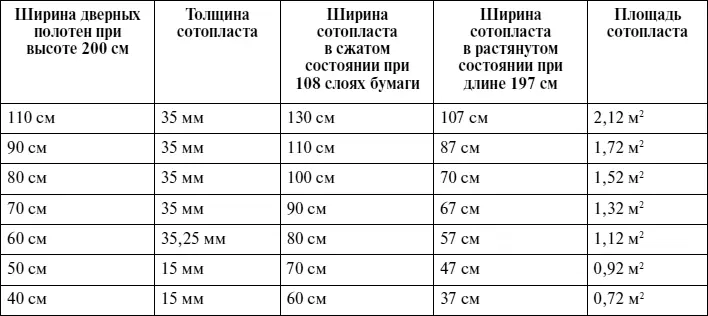

В зависимости от ширины и высоты двери определяется размер сотового заполнителя для щитовых дверей (табл. 14).

Таблица 14

Самыми простыми, а потому достаточно дешевыми и практичными являются двери, выполненные в виде каркаса из сосны с древесно-стружечным заполнителем. Дверная обвязка обшивается оргалитом, который после грунтования окрашивается. Характер отделки внутренней и наружной сторон двери может быть различным и соответствовать дизайнерским целям.

Ручки лучше всего прикреплять к дверному полотну на уровне не менее 1000 мм от поверхности пола. Па той же высоте устанавливают и замки. Настоятельно не рекомендуется встраивать замки в двери парных бань и в саунах.

Рамочное (филенчатое) дверное полотно состоит из вертикальных и горизонтальных брусков, которые соединяются одинарным или двойным сквозным шипом (рис. 118).

Рамочное дверное полотно состоит из обвязки, одного или нескольких средников и филенок между ними, которые изготавливают из досок, фанеры, ДВП или пластмассы, после чего вставляют в пазы обвязки и средников. Дверное полотно может окрашиваться, декорироваться шпоном. Филенки бывают наплавными, плоскими, могут иметь фигурно выстроганные концы (фигареи) или окладные калевки. Толщина филенок не менее 8 мм, если ширина брусков составляет не более 80 мм.

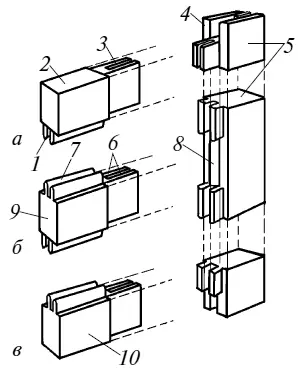

Рис. 118. Конструкция рамочного дверного полотна: а – вязка верхнего угла; б – вязка средника; в – вязка нижнего узла: 1, 7 – паз; 2 – брусок верхней обвязки; 3, 6 – шипы; 4 – проушина; 5 – брусок боковой обвязки; 8 – гнездо; 9 – средник; 10 – брусок нижней обвязки

Прочность филенчатого полотна зависит от количества средников и филенок: чем их больше, тем конструкция надежнее. Но следует заметить, что увеличение количества филенок усложняет процесс изготовления дверей и повышает стоимость готового изделия.

Двухстворчатые рамочные двери закрываются с небольшим зазором (не более 2 мм), который должен быть закрыт притворной планкой (рис. 119).

Профиль планки должен соответствовать стилю, в котором выполнены филенки дверного полотна. Их сажают на клей и фиксируют шурупами. На качающихся дверях притворные планки не устанавливаются, между полотнами остается небольшой зазор – в 5 мм.

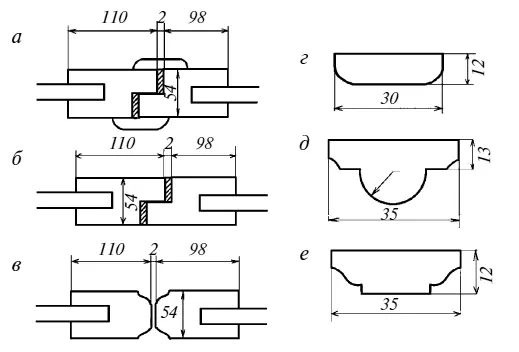

Рис. 119. Схема притвора и притворные планки (размеры указаны в миллиметрах): а, б – притворы для дверей, открывающихся в одну сторону; в – притворы для качающихся дверей; г, д, е – притворные планки
