Иван Николишин - Фундамент на винтовых сваях

– Снижении общей осадки постройки

– Слабой зависимости от морозной пучинистости грунтов

В то же время винтовые сваи, как опоры выгодно отличаются по свойствам от других видов столбчатого фундамента – кирпичного или бетонного:

– Они не требуют времени на усадку (полное затвердевание бетона длится до 28 дней, а винтовые сваи сразу готовы к работе)

– Монтаж винтовых свай производится значительно быстрее и проще, чем закладка бетонных или кирпичных опор

– Они могут быть заглублены значительно ниже, чем монолитные без использования тяжелой спецтехники, типа сваезабивных машин

– Стоимость их значительно ниже, чем стоимость монолитных столбов

Общий принцип действия винтовых свай, как опор, состоит в следующем. Сваи вворачиваются в землю, благодаря преобразованию крутящего момента в продольное перемещение при внедрении в грунт. Это обеспечивается благодаря заостренному концу наконечника трубы и наличием на ее конце лопасти или своеобразной винтовой резьбы. При вворачивании сваи грунт, разрыхленный лопастью, смыкается и прочно удерживает трубу в вертикальном положении – зазора между трубой и почвой практически не остается. По прочности удержания вкрученная свая уступает только бетонным или трубным сваям, вбитым в землю.

Таким образом, труба уже является прочной опорой для устанавливаемой конструкции. Кроме того, нижний конец трубы опирается на более плотные слои грунта, чем те, что находятся у поверхности. Они препятствуют дальнейшему продвижению трубы вниз при вертикальных нагрузках. Более того, если труба оснащена лопастью, это создает дополнительную опору вследствие наличия нижней горизонтальной площадки. Это значительно повышает сопротивление вертикальным нагрузкам на сваю.

3. Классификация винтовых свай по типу использования

Использование винтовых свай под фундамент имеет достаточно широкий спектр. Их применяют для:

– Строительства домов, а также других менее весомых конструкция, типа бань, гаражей, беседок, хозблков и т. д.

– Возведения заборов

– Под фундамент для массивных металлоконструкций

– Строительства ангаров

– Устройство мостов и понтонов

– Усиления монолитных фундаментов

– Укрепления откосов

– Установки временных сооружений, типа разборных, павильонов, рекламных щитов, опор ЛЭП и т. д.

Особенно большое значение свайно-винтовой фундамент имеет в болотистых местностях, где твердый грунт расположен достаточно глубоко, а также при больших уклонах поверхности под фундамент. Винтовые сваи, например, являются идеальным вариантом для установки домов на склонах.

4. Различие свай по типу наконечников

Рассмотрим подробнее конструкцию винтовой сваи, в частности наконечник, который обеспечивает ее легкое внедрение в грунт.

Прежде всего, нижняя часть трубы может иметь различные формы:

– Заостренный конец

– Конец, обрезанный под углом

– Зазубренный конец

– Конец, обрезанный поперек трубы, к которому приваривается заостренный литой наконечник

Чем более заострена нижняя часть трубы, тем легче она входит в грунт. Но в основном продвижение трубы в почве определяется резьбовым устройством на ее конце. Ввинчивание сваи в землю подобно ввинчиванию шурупа в дерево.

Заострение наконечника производят следующим способом:

– На конце трубы по шаблону вырезается розетка с четырьмя зубьями

– Зубья сбиваются к центру

– Края зубьев свариваются

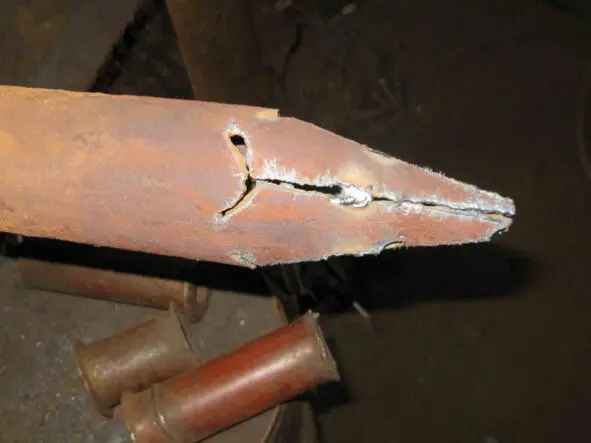

Наконечник в процессе изготовления

Существует собственно две разновидности создания такой резьбы на трубе:

– Винтовая (или узколопастная)

– Лопастная

Соответственно сваи делятся на винтовые и лопастные, хотя и имеют в обиходе одно название – винтовые сваи.

В первом случае на заостренное окончание трубы наваривается по спирали полоса. Во втором случае к окончанию трубы приваривается литой наконечник с резьбой. В третьем случае на некотором расстоянии от заостренного или зазубренного конца трубы привариваются лопасти.

Для наконечников свай существует принятые обозначения:

– CВC – сварной наконечник

– ВСЛ – наконечник литой

– CВК – конусный наконечник

5. Сваи с литым наконечником

Чаще всего винтовые наконечники свай изготавливаются отдельно и привариваются к ее окончанию. Они представляют собой литую заготовку в виде заостренного винта. Такие наконечники изготавливаются литьем.
