Полученная в результате пика достаточно легко справляется с плотными грунтами и способна крошить крупные валуны, а также обходить мелкие камни, встречающиеся в грунте.

Наконечник из тела трубы

Сварной наконечник изготавливается отдельно из треугольников по шаблону, описанному выше, и затем приваривается к окончанию трубы. Такое соединение наконечника с телом трубы значительно менее надежно, чем в первом случае, но изготовление его немного проще. Сваи с таким наконечником можно использовать, если грунты достаточно мягкие.

Следует отметить, что конструкция таких наконечников позволяет навивать лопасть уже в узкой его части.

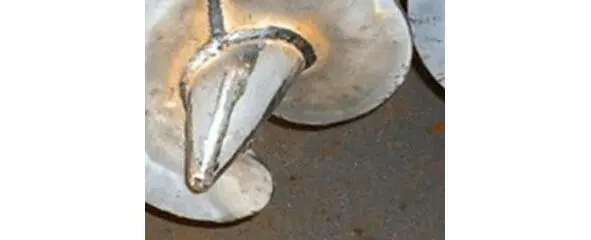

Сварной наконечник

Крестообразный наконечник отличается способом создания острия. Полученная форма его сходна с жалом крестовой отвертки. Изготовление его производится следующим образом:

– На трубу наваривается круглая заглушка с диаметром, равным диаметру трубы.

– Из листа стали вырезается равнобедренный треугольник, так чтобы острие составляло по длине порядка двух диаметров трубы. Основание треугольника равно диаметру заглушки.

– Изготовленный треугольник приваривается на заглушку

– К основному треугольнику сбоку привариваются ребра жесткости, представляющие собой прямоугольные треугольники, с основание равным радиусу трубы и заглушки

Единственный недостаток крестообразного жала состоит в том, что лопасть приваривается выше пики, что увеличивает усилие ввинчивания сваи.

Приварной литой наконечник изготавливается отдельно от всей сваи. Обычно это изделие промышленного производства, изготовленное методом литься. Оно представляет собой конус с уже имеющимися на нем лопастями.

Использование таких наконечников очень удобно – их достаточно просто приварить к окончанию трубы. К тому же обычно они изготавливаются из высокопрочных марок сталей, и метод их производства способствует тому, что они успешно противостоят разрушению даже в самых сложных грунтах.

Недостатком является общее удорожание сваи, а также необходимость очень качественного соединения наконечника с трубой.

Литой наконечник с лопастью

4. Лопасть винтовой сваи

Лопасть свай являются элементом, обеспечивающим превращения крутящего момента в движущий. Существует несколько видов лопастей для винтовых свай и способов их монтажа.

Лопасти могут быть в виде:

– Сплошного винта

– Сборного винта из нескольких заготовок

Сплошной винт составляет один так называемый заход или виток. Он имеет самую высокую конструкционную прочность, но усилие по завинчиванию сваи с таким винтом выше, чем у свай с несколькими витками спирали.

Способ изготовления однозаходной лопасти состоит в следующем:

– Разметка заготовки, представляющей собой шайбу из листового металла

– Раскрой заготовки

– Разводка заготовки – то есть превращение ее в спираль.

Заготовка представляет собой круг с внешним диаметром порядка 15—30 см в зависимости от диаметра трубы под сваю. Внутри большого круга вырезается внутренний круг, диаметр которого равен диаметру трубы. В результате получается плоское кольцо или шайба.

Чтобы придать ей форму лопасти, производят надрез аналогично созданию пружинной шайбы. Его можно выполнить по прямой от центра к диаметру, а можно по специально отмеченной кривой – в зависимости от требуемой формы лопасти.

Заготовка для лопасти сваи

Для лопасти обычно берется лист толщиной от 3 мм, и его резка требует высокой режущей способности резака. Лучше всего применять плазменную резку, но возможна и газорезка. Наиболее качественные заготовки получаются с использованием лазерной резки металла. Внутреннюю часть кольца рекомендуется тщательно обработать наждаком, что обеспечит более качественное сварное соединение с телом трубы.

Разводка полученной шайбы производится следующим способом. Участок напротив разреза нужно зажать в тиски и разжать концы лопасти – ломиком или монтировкой. Это достаточно ответственная операция – нужно постоянно контролировать форму лопасти, чтобы она впоследствии правильно «села» на тело трубы.
