Когда система VATS устанавливалась на моделях Corvette 1986 года выпуска, каждый модуль имел предварительно заданное значение сопротивления резистора. Эта система просуществовала до 1988 года.

Начиная с 1988 года в моделях Pontiac Trans AM GTA компания General Motors начала устанавливать модифицированную систему VATS, получившую название "Персональной системы безопасности автомобиля" (Personalized Automotive Security System). Все автомобили GM с VATS, выпущенные после 1989 года, оснащены новой системой.

Для специалистов-замочников важно знать два основных различия этих систем. Прежде всего, ключи для новой системы на 3 мм длиннее, чем для старой (рис. 15.5). Поэтому заготовки старых ключей придется доработать, прежде чем использовать для включения зажигания с новой системой VATS.

Другое важное различие между двумя системами заключается в том, что старая система имеет наклейки на модулях VATS, на которых приведены номера резисторов модулей, а в новой системе таких наклеек нет.

Рис. 15.5.Новые ключи с системой VATS (справа) на 3 мм длиннее старых (слева)

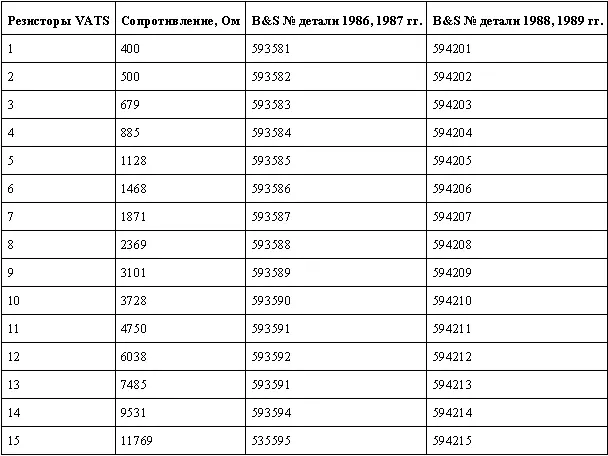

Таблица 15.9.Информация о заготовках для системы VATS выпуска после 1989 года

Когда нет оригинального ключа VATS для копирования, вы можете сначала изготовить ключ VATS, правильно определив комбинацию вырезов, точно такими же методами, как для обычных ключей GM (без системы VATS). Затем следует определить заготовку ключа VATS, на которую нужно перенести вырезы.

Наиболее затратный способ подбора правильного типа заготовки – делать вырезы на заготовках разного типа для ключей VATS до тех пор, пока не будет найдена подходящая. Высокая стоимость заготовок ключей системы VATS делает этот способ практически неприемлемым. Менее дорогой метод заключается в измерении сопротивления 15 различных заготовок для ключей с системой VATS омметром или мультиметром и применении дополнительного цилиндра замка зажигания с системой VATS.

Нужно отключить кабель, соединяющий модуль управления с цилиндром, а затем подключить провода к дополнительному цилиндру с возможностью подключения системы VATS. Надо вставить одну из заготовок для ключей с VATS в дополнительный цилиндр и попытаться запустить двигатель, используя ключ с правильно выполненными вырезами, чтобы установить цилиндр зажигания в позицию пуска. Если двигатель заглох, то следует подождать в течение четырех минут, а затем повторить эту процедуру с другим ключом VATS в дополнительном цилиндре до тех пор, пока не удастся запустить двигатель. После того как двигатель удалось запустить, нужно перенести правильную комбинацию вырезов механического ключа на заготовку ключа VATS, которая дает возможность запустить двигатель. Затем надо отсоединить кабель от дополнительного цилиндра зажигания и подключить его к цилиндру зажигания автомобиля.

При обслуживании автомобилей с системой VATS очень полезен декодер VATS. Это устройство выпускают различные производители. Одна из популярных моделей – система All-Lock A-7000, изготовленная компанией All-Lock Company (рис. 15.6).

Система A-7000 дает возможность определить правильную заготовку ключа по оригинальному ключу VATS, подобрать заготовку ключа VATS, подходящую к данному автомобилю, диагностировать проблемы подключения в рулевой колонке, а также выполнить тестирование компьютера VATS.

С помощью системы A-7000 значение резистора ключа VATS можно выяснить, просто вставив ключ в декодер (рис. 15.7). Это очень удобно для быстрого определения нужной заготовки VATS при дублировании ключа.

Рис. 15.6.Декодер All-Lock A-7000 для обслуживания автомобилей с установленной системой VATS (С разрешения компании A-1 Security Manufacturing Corp.)

Рис. 15.7.Величину сопротивления резистора в ключе с системой VATS можно определить, вставив ключ в систему All-Lock A-7000 (С разрешения компании A-1 Security Manufacturing Corp.)

Декодер поможет определить, какую заготовку VATS следует использовать, когда в наличии нет ключа VATS.

Сначала нужно изготовить подходящий ключ для механического открывания замка, который переведет цилиндр зажигания автомобиля в положение пуска двигателя. Затем следует соединить соответствующие два контакта тестера декодера и системы VATS в основании рулевой колонки за приборной доской. После поворота ключа декодера в положение «1» надо попытаться запустить двигатель с помощью правильно изготовленного механического ключа. Если двигатель не запускается, то необходимо нажать кнопку таймера на декодере (рис. 15.8). Через четыре минуты таймер выключится.
