Игорь Милорадов - Прогрессор

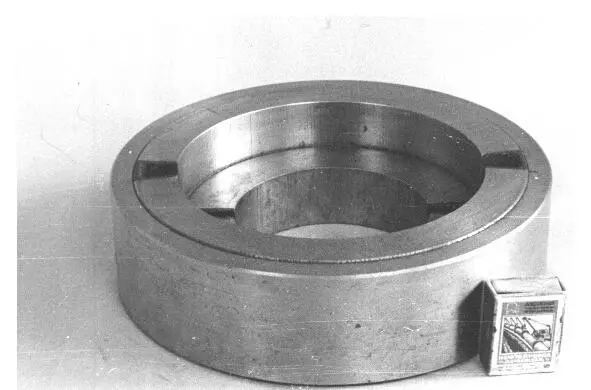

Средняя или нижняя секция магнитопровода

Милорадов И. А. фактически курировал хоздоговора с «ВОИГиРГИ» г. Самара (ИСК-5), Ашхабадом (ИСК-20), с г. Мурманск (разработка быстродействующего клапана для пневмопушек), с заводом «Электромашина» г. Прокопьевск (коммутация в машинах постоянного тока) и г. Томском (стенд для испытания спецоборудования на удары), хотя официально научным руководителем всех этих договоров был Ивашин В. В.

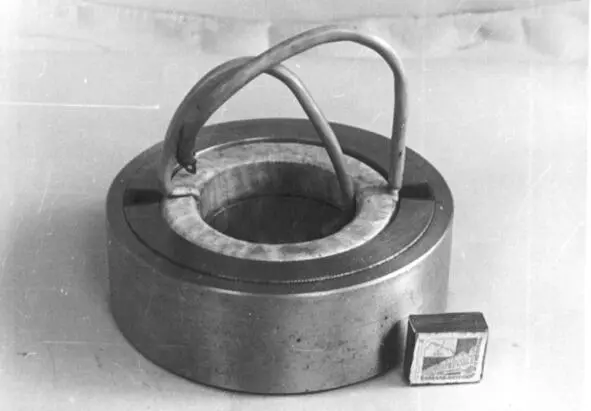

Секция магнитопровода ИДД с обмоткой

Негласному разделению работы по хоздоговорам между Ивашиным В. В. и Милорадовым И. А., по-моему, способствовало и то, что Ивашин «загорелся» новой идеей: создать сейсмоисточник на базе мощного короткоходового электромагнита. Идея оказалась «здоровой» и была достаточно быстро и успешно реализована.

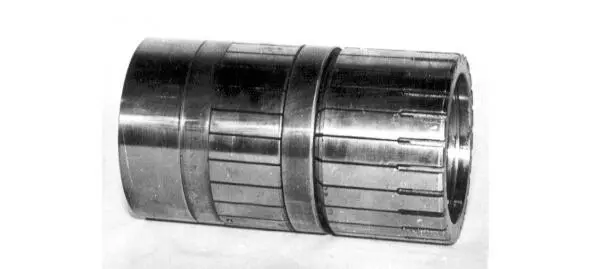

Якорь ИДД

Разработанные в НИЛ-6 сейсмоисточники на базе мощных короткоходовых электромагнитов получили название «Енисей-СЭМ», «Енисей-КЭМ» и «Геотон». Эти сейсмоисточники изготавливаются мелкими сериями и работают в настоящее время в основном в Сибири.

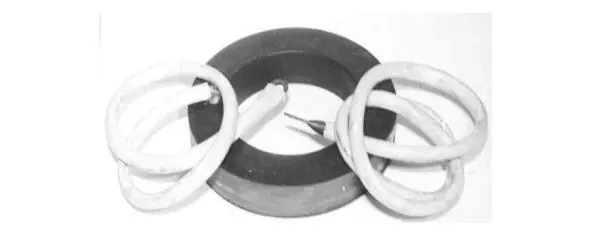

Секция обмотки возбуждения ИДД

Припоминается случай, когда я и Симкин С. пришли к Ивашину и Милорадову обсудить результаты экспериментов, проведенных нами на индукционно-динамическом двигателе, и которые не «вписывались» в наше представление о работе этих двигателей.

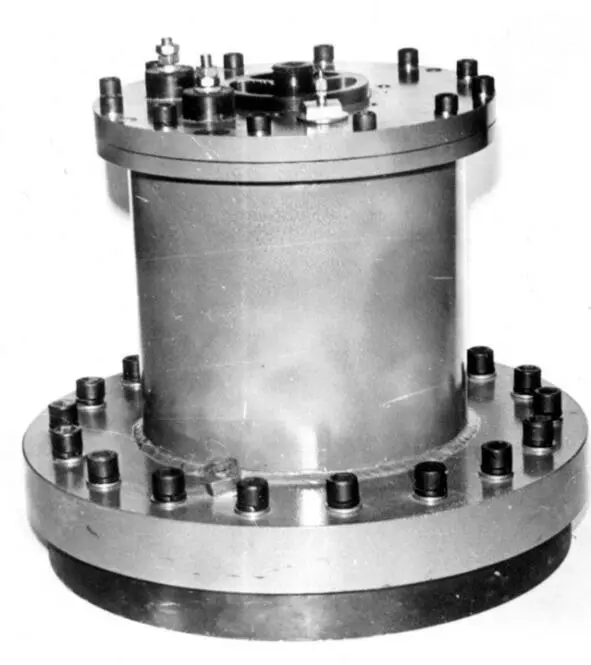

ИДД в сборе

Снятые в ходе эксперимента осциллограммы показывали, что магнитный поток под короткозамкнутым кольцом сильно запаздывает относительно импульса тока в обмотке возбуждения его вызывающий и продолжает увеличиваться при его отсутствии.

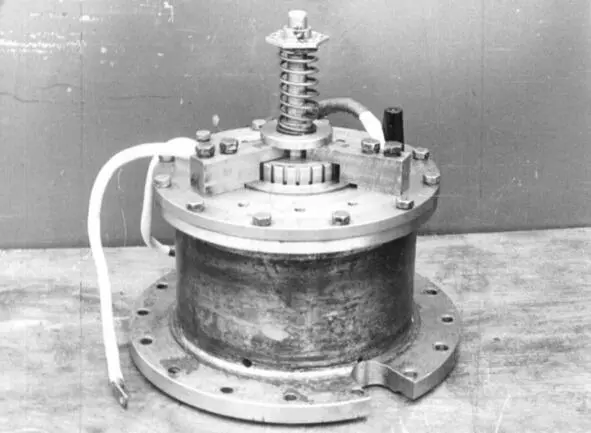

ИДД без внешнего корпуса

Начальники, посмотрев на наши осциллограммы, сказали, что такого вообще не может быть и отправили нас искать ошибки в постановке эксперимента.

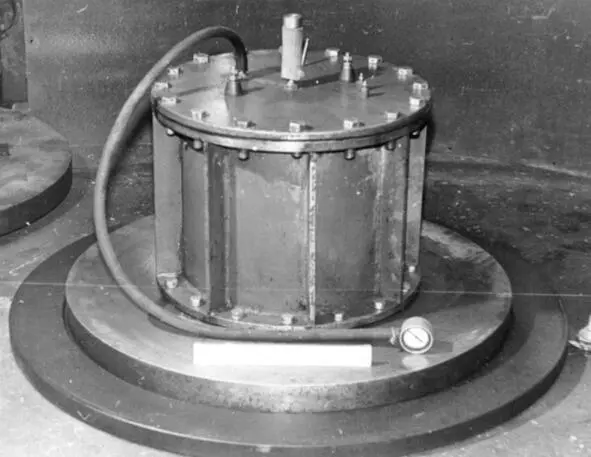

ИДД сейсмоисточника КОД-20

Мы несколько раз повторили эксперимент и убедились, что эксперимент был проведен нами чисто. Пошли снова к начальникам и пригласили их самим убедиться в чистоте эксперимента и достоверности полученных осциллограмм. Что и было сделано.

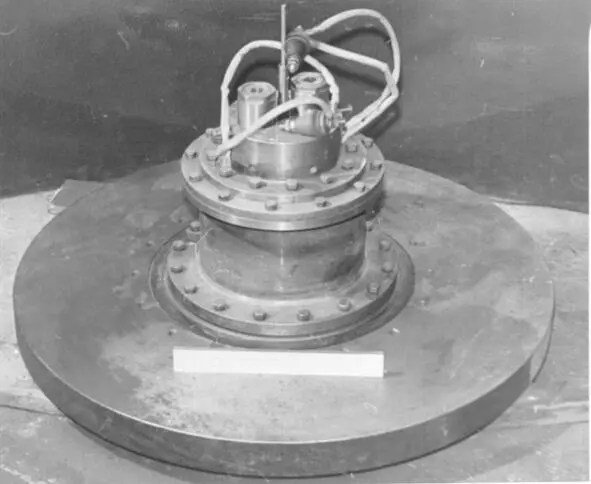

ИДД сейсмоисточника КОД-20

Симкин С. закончил физико-технический факультет Харьковского политехнического института. Он обладал аналитическим складом ума и имел очень хорошую математическую подготовку, поэтому смог довольно-таки быстро аналитически решить задачу проникновения тока в медную массивную короткозамкнутую обмотку.

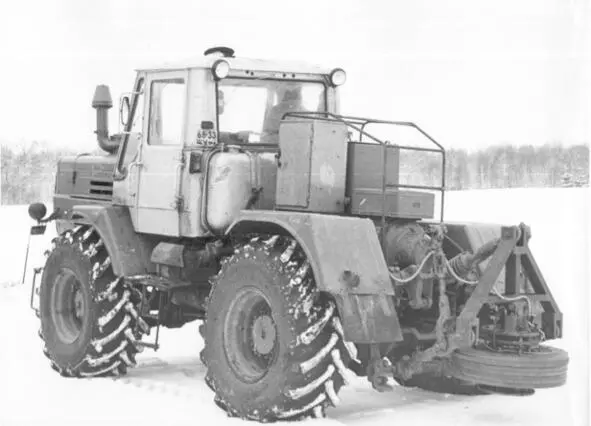

Фазоманипулированный сейсмоисточник «Маня»

Из его расчетов следовало, что ток в нижних слоях короткозамкнутого кольца, во-первых, сильно запаздывает относительно импульса тока в обмотке возбуждения и, во-вторых, продолжает существовать, когда импульс тока в обмотке возбуждения закончился. Поэтому мы видели на осциллограммах нарастающий магнитный поток в стали под короткозамкнутой обмоткой, когда импульс тока в обмотке возбуждения уже закончился.

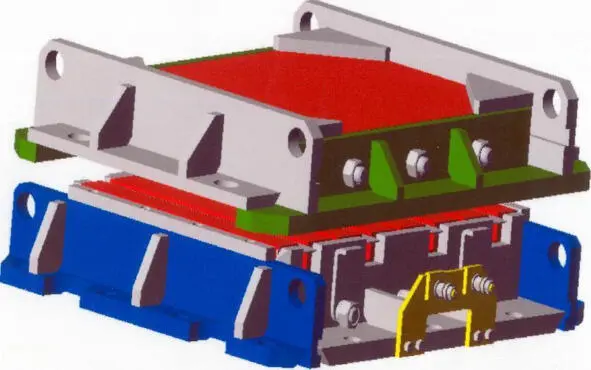

Мощный короткоходовой электромагнит – «сердце» сейсмоисточников, таких как «Енисей-СЭМ», «Енисей-КЭМ» и «Геотон»

Симкин С. теоретически подтвердил правильность полученных в ходе экспериментов результатов. Основываясь на наших экспериментальных данных, Милорадов И. А. скорректировал разработанную им методику расчета индукционно-динамических двигателей, которая первоначально предполагала обязательное присутствии магнитной стали под короткозамкнутой обмоткой, размещенной на якоре индукционно-динамического двигателя. Результаты экспериментов позволили сделать вывод о том, что индукционно-динамические двигатели можно проектировать и изготавливать без магнитной стали под короткозамкнутой обмоткой. Что, в свою очередь, позволило значительно уменьшить массу якоря двигателя и тем самым существенно повысить его технические характеристики.
