ДВИГАТЕЛЬ: Praga EPA, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 125 л.с. (92 кВт) при 2000 об/ мин., рабочий объем 7754 см3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, планетарная коробка передач (5+1), дифференциал, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: четыре опорных катка на борт, подвешенных попарно на листовых рессорах, два поддерживающих катка, ведущее колесо переднего расположения; в каждой гусенице 93 трака шириной 293 мм, шаг трака 104 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 42.

ЗАПАС ХОДА, км: 230.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 28,7; ширина рва, м — 2,1; высота стенки, м — 0,8; глубина брода, м — 0,8.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

БОЕВАЯ МАССА, т: 22,7.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина 6280, ширина — 2950, высота — 2500, клиренс — 385.

ВООРУЖЕНИЕ: 1 пушка KwK 39 калибра 50 мм и 2 пулемета MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 92 артвыстрела и 4950 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел TZF 5е.

БРОНИРОВАНИЕ, мм: лоб — 50+20; борт — 30; корма — 50; днище— 16; крыша — 18; башня — 30–57.

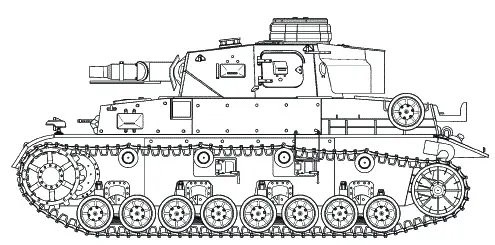

ДВИГАТЕЛЬ: Maybach HL 120TRM, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 300 л.с. (221 кВт) при 3000 об/мин., рабочий объем 11 867 см3.

ТРАНСМИССИЯ: трехдисковый главный фрикцион сухого трения, шестискоростная синхронизированная коробка передач (6 вперед, 1 назад), планетарные механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть опорных сдвоенных обрезиненных катков на борт, три обрезиненных поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения с двумя съемными зубчатыми венцами, зацепление цевочное; подвеска — индивидуальная, торсионная; в каждой гусенице 94 трака шириной 400 мм, шаг трака 130 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 40.

ЗАПАС ХОДА, км: 153.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 2,0; высота стенки, м — 0,6; глубина брода, м — 0,8.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

БОЕВАЯ МАССА, т: 22,3.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5920, ширина — 2880, высота — 2680, клиренс — 400.

ВООРУЖЕНИЕ: 1 пушка KwK 37 калибра 75 мм и 2 пулемета MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 80–87 артвыстрелов и 2700 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел TZF 5b.

БРОНИРОВАНИЕ, мм: лоб корпуса — 50; борт — 20+20; корма — 20; крыша — 11; днище — 10; башня — 30–50.

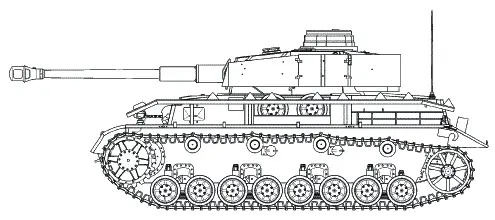

ДВИГАТЕЛЬ: Maybach HL 120TRM, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; рабочий объем 11 867 см3; мощность 300 л.с. (221 кВт) при 3000 об/мин.

ТРАНСМИССИЯ: трехдисковый главный фрикцион сухого трения, шестискоростная синхронизированная коробка передач ZF SSG 76, планетарный механизм поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: восемь обрезиненных опорных катков малого диаметра на борт, сблокированных попарно в четыре тележки, подвешенные на четвертьэллиптических листовых рессорах; ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); четыре обрезиненных поддерживающих катка; в каждой гусенице 99 траков шириной 400 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 42.

ЗАПАС ХОДА, км: 200.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 2,3; высота стенки, м — 0,6; глубина брода, м — 1.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

БОЕВАЯ МАССА, т: 25.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 7015, ширина — 2880, высота — 2680, клиренс — 400.

ВООРУЖЕНИЕ: 1 пушка KwK 40 калибра 75 мм и 2 пулемета MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 80–87 артвыстрелов и 2700 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел TZF 5/1.

БРОНИРОВАНИЕ, мм: лоб — 80; борт — 30; корма — 20; крыша — 16; днище — 10; башня — 30–80.

ДВИГАТЕЛЬ: Maybach HL 120TRM, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; рабочий объем 11 867 см3; мощность 300 л.с. (221 кВт) при 3000 об/мин.

ТРАНСМИССИЯ: трехдисковый главный фрикцион сухого трения, шестискоростная синхронизированная коробка передач ZF SSG 77, планетарный механизм поворота, бортовые передачи.
