В том же роде писал он и Смитону.

Еще больше был доволен Болтон. По его настоянию в Сохо была установлена большая машина, уже почти промышленного масштаба, с диаметром цилиндра 18 дюймов, в которой были применены все последние усовершенствования. Машина была значительно быстроходнее всех предыдущих: она делала до 60 оборотов в минуту, зато и ход поршня был значительно короче — 18 дюймов. Она вращала мельничный жернов 4½ футов диаметром.

Наконец-то Болтон увидел первую паровую мукомольную мельницу, о которой он так мечтал!

«Машина идет лучше, чем когда-либо, но сжигает слишком много угля», — записал Уатт.

Первой машиной двойного действия, выпущенной на рынок, была ротативная машина для маслобойни Коте и Джаррет в Гулле. Она была построена в 1784 году. Она замечательна еще в одном отношении.

На одном из чертежей ее общего вида, карандашом рт руки легким штрихом, проведено несколько прямых линий, идущих от конца коромысла, с которым сцепляется конец поршня. Эти три-четыре небрежно проведенные линии, поверх аккуратно вычерченных зубчиков рейки штока и зубчатой дуги на конце коромысла, являются первым наброском приложения на практике одного из остроумнейших изобретений Уатта.

Необычайный грохот, производимый машиной, и то и дело выламывающиеся из рейки и коромысла зубья ежедневно и ежечасно убеждали Уатта, сколь далека от совершенства эта конструкция. Но довольно долго он не мог придумать, чем бы можно было ее заменить. Задача, действительно, была нелегка: надо было соединить строго прямолинейное движение конца штока поршня с дуговыми движениями конца балансира. Непосредственно соединить их было, очевидно, невозможно. Устроить двухшарнирное соединение штока с шатуном, а этого последнего с концом балансира было технически почти невыполнимо, ведь для этого нужно было установить длинные прямые направляющие, а единственно возможным в то время способом точной обработки больших плоскостей была обработка вручную зубилом и пилой. Можно себе представить, какая это была дорогая и кропотливая работа. Последняя комбинация, таким образом, отпадала сама собой. Уровень производственной техники здесь, как и во многих других случаях, тяжело подавлял размах воображения конструктора-механика.

Общая руководящая мысль, на которой в конце-концов остановился Уатт, заключалась в том, чтобы осуществить соединение при помощи системы рычагов, вращающихся вокруг осей. Из нескольких предложенных и запатентованных Уаттом комбинаций самая простая оказалась наиболее удачной.

Этот механизм требует некоторых пояснений.

Представим себе два стрежня ОА и O 1B , лежащие в одной плоскости и вращающиеся вокруг осей точек О и O 1. При таком вращении их концы А и В будут описывать дуги, обращенные выпуклостями друг к другу.

Если соединить их свободные концы стержнем AB, то на этом стержне будет некоторая точка С, которая при этом движении стержней будет двигаться по прямой [6] Путь точки С, строго говоря, не вполне прямая линия, но для практических надобностей ее можно считать прямой. . Если считать, что ОА —плечо балансира машины, a O 1B вспомогательный рычаг, «регулирующий радиус», как его называл Уатт, то можно конец штока поршня присоединить на шарнире в этой точке С, и в то время, как конец балансира будет описывать дугу, шток поршня будет двигаться прямолинейно.)

«Уклонение от прямой линии, — определял Уатт в своем патенте от 24 августа 1784 года свой механизм, — движущегося конца одного из этих стержней компенсируется подобным же уклонением, но в обратном направлении конца другого стержня».

«Так как выпуклости дуг, описываемые концами балансира и регулирующего радиуса (вспомогательный рычаг), лежат в противоположных направлениях, то на соединяющем их стержне имеется точка, которая имеет очень мало заметные уклонения от прямой линии». Так описывал Уатт свое приспособление Болтону.

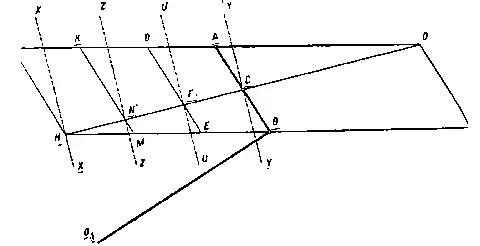

Схема параллелограма Уатта.

В общих чертах эта комбинация возникла у Уатта, может быть, уже в конце 1783 года. Через несколько месяцев она выкристаллизовалась совершенно отчетливо.

«Я, кажется, убил нового зайца, «меня осенила идея о новом способе придать штоку поршня перпендикулярное движение вверх и вниз, прикрепив его только к куску железа на балансире без всяких цепей или препендикулярно направляющих, без всякого трения, без дуг на коромысле и всяких прочих неуклюжих вещей, и это приспособление полностью соответствует всем ожиданиям… Оно годится и для двойных машин и для простых. Я пока попробовал его только на небольшой модели, поэтому не могу сделать окончательных выводов, но я думаю, что весьма вероятно, что эта вещь удастся. Это одно из самых остроумных простых механических приспособлений, которые я когда-либо придумал, но я прошу вас ничего об этом не говорить, пока я не подам спецификацию».
