Михаил Лесников - Джемс Уатт

В своей спецификации к патенту 12 марта 1782 года Уатт подробно изложил принцип использования расширения пара и снабдил ее даже диаграммой, показывающей кривую давления пара, согласно закону Бойля-Мариотта. Но практически он этого принципа так и не применил.

Почему?

Виноватыми, по его словам, оказались рабочие, те невежественные и упорные машинисты, которых никак нельзя было научить рациональному управлению машиной. «Целый ряд усовершенствований, усложняющих машину, нельзя ввести, — жаловался Уатт, — пока эти невежественные и упрямые люди, которым вверяется забота о машине, не станут более развитыми и лучше знакомыми с машиной». Так он писал в 1781 году.

Но то же самое он рассказывал и в старости. «Мы иногда ставили цилиндр вдвое большего размера, нежели требовалось, и отсекали пар на половине хода поршня. Пока за машиной ухаживали монтеры из Сохо, все шло хорошо, но когда к ней приступали местные машинисты, то они, желая ее улучшить, часто давали ей больше пара. Машина работала лучше, но котел не мог давать нужного количества пара, к нам поступали жалобы на недостаток пара и приходилось снова посылать своих монтеров».

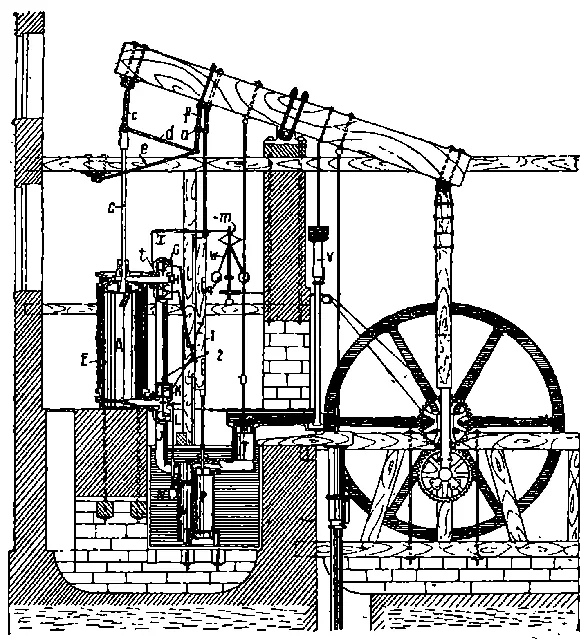

Чертеж машины Уатта (1787 г.), установленной на мельнице Альбиона.

А — цилиндр (диаметр 34 дюйма); В — поршень (ход 8 футов); С — шток поршня; Е — наружный цилиндр (кожух); пространство между А и Е заполнено паром (паровая рубашка); J — пароотводная труба; камеры с тарелочными клапанами: С — верхняя паровпускная; Н — верхняя паровыпускная; К — нижняя паровпускная; L — нижняя паровыпускная; G н К соединены паропроводом (не изображен на чертеже); Н н L соед" чены пароотводной трубой; М — конденсатор, погруженный в резервуар с холодной водой; N — инжекционный кран; Р — воздушный насос; Т и V насоом, подающие горячую конденсационную воду в котел; Z — брус, регулирующий движение клапанов; W — центробежный регулятор (m — муфта, q — шары); х и t — рычаги к паровыпускному клапану; 1, 2 — рычаги к тарелочным клапанам; с, d, f — параллелограм; е — регулирующий радиус.

(Точка a на звене f есть точка С на чертеже параллелограма Уатта).

Но дело было не в машинистах, а в физических законах. Закон Бойля-Мариотта, правильный для газа, оказывался совершенно неверным для пара, как показали Уатту его же собственные наблюдения.

«Это рассуждение совершенно ошибочно, — писал оч, — если оно применяется к пару, так как пар охлаждается благодаря расширению, теряет часть своего объема и частично превращается в воду, если не может заимствовать тепла из окружающих его тел».

Действительно, при тех давлениях и при тех температурах пара, которые Уатт применял, расширение пара не могло дать сколько-нибудь значительных выгод. Введение же высокого давления было связано с такой огромной работой, казалось столь мало осуществимым технически, конечные результаты его были столь еще неопределенны, что Уатт не решился вступить на этот путь. Ему было уже довольно и того длинного пути, который он прошел, и тех целей, которых он достиг.

«Пора уже прекратить опыты с новыми изобретениями, — писал он, — и в особенности не следует ничего пробовать, что (упряжено с какой-либо опасностью неудачи или может причинить нам затруднение при исполнении».

В заключение этого обзора главнейших изобретений Уатта нужно сказать два слова об одном изобретении, обыкновенно приписываемом ему, — об индикаторе. Этот прибор, служащий для измерения и записи колебаний давления пара в цилиндре, в современной нам форме не является изобретением Уатта.

Прибор, который Уатт называл индикатором, есть скорее манометр или вакуумметр. Это — трубка, сообщающаяся с цилиндром машины. Внутри ее ходит поршень, шток которого соединен рычажком со спиральной пружиной, оказывающей сопротивление давлению атмосферы на поршень с другой стороны. Свободный, выходящий из трубки конец штока выступает больше или меньше в зависимости от колебаний давления пара и соединен со стрелкой, показывающей на циферблате эти колебания давления пара в тот или иной момент движения поршня цилиндра. Таким образом, нужно было наблюдать одновременно и за стрелкой, и за положением поршня в цилиндре.

Этот прибор был построен около 1790 года. Первая сохранившаяся запись опытов в дневнике относится к 1793 году. Прибор, записывающий колебания давления в виде диаграммы, был сконструирован одним из помощников Уатта, Саутерном, в 1796 году, как это документально можно доказать на основании сохранившейся переписки. Бумагу для записи он помещал на движущуюся дощечку, а не на вращающийся барабан, который был применен лишь в тридцатых годах XIX века.
