Тем больше было оснований, чтобы поторопиться с этим усовершенствованием. «Я не намерен вас торопить, — деликатно подталкивал Болтон Уатта, — но я думаю, что в течение месяца или двух мы должны решиться взять патент на некоторые способы получения вращательного движения огненной машины, имея в виду, что у нас будет четыре месяца для того, чтобы описать детали изобретения».

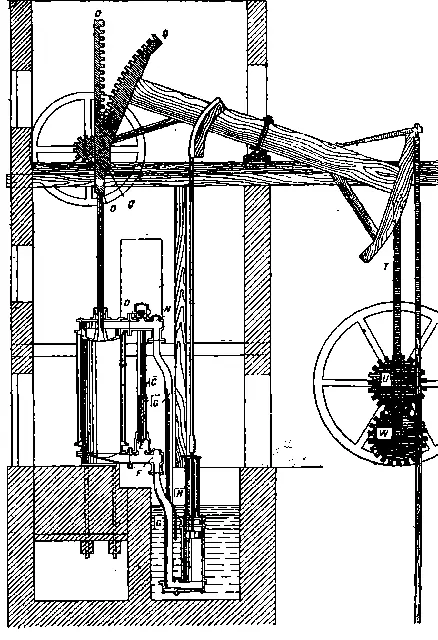

Чертеж машины двойного действия с планетарным движением, приложенный к патенту 1782 года.

С — паропровод; G — пароотводная труба в конденсатор; D и Е — паровпускные камеры с тарелочными клапанами (последние на чертеже не изображены), соединяющие верхнюю и нижнюю часть цилиндра с паропроводом С; Н — инжекционная трубка: N н F — паровыпускные камеры, соединяющие обе части цилиндра с пароотводной трубой и конденсатором Е; 00 — зубчатая полоса на конце штока Р, сцепляющаяся с зубчатым сектором QQ, позволяющая передавать на коромысла оба рабочих движения поршня и вниз, и вверх; U — «солнечное колесо», неподвижно закрепленное на главном валу машины; W — «планетное колесо», неподвижно закрепленное на оконечности шатуна Т; непрерывное сцепление U к W достигается при помощи пластины (на чертеже не изображена, ибо находится за U и W), через которую проходят оси обоих этих колес, или при помощи кругового желоба на колесе W, по которому двигается цапфа, прикрепленная к центру колеса W (на рисунке желоб не изображен). При одном обращении W вокруг U последнее делает два оборота.

25 июля 1 781 года Уатт подал заявку «на некоторые новые методы применения качательного, или обратно-поступательного, движения для получения непрерывного вращения, или кругового движения, вокруг оси, или центра, для того, чтобы тем самым дать движение колесам мельниц или других машин».

Спецификацию составляли долго, так как очень задержали чертежи, которые Уатту самому пришлось перечерчивать, ибо присланные из Сохо, на его взгляд, были никуда не годны.

В последнюю минуту к спецификации приписали последний, пятый способ превращения движения. Он то как-раз и оказался наиболее пригодным на практике — это знаменитое «движение планеты и солнца».

Принадлежит ли это изобретение действительно Уатту?

Болтон сам признавал, что «планетарное движение» придумал уже очень давно один из его мастеров, Мэрдок. А Уатт утверждал, что Мэрдок только «оживил один из его старых проектов». Может быть, Уатт был и прав.

О каких-либо протестах со стороны Мэрдока ничего не было слышно. Мэрдок продолжал работать у Болтона и Уатта, служить им за гроши с собачьей, можно сказать, верностью. Но если, действительно, идея Мэрдока была присвоена, то совершено это было с редкостной беззастенчивостью и выставляет Уатта в очень неприглядном свете. Что в самом деле мог сделать Мэрдок? Начать процесс? Но разве возможно было бороться ему против такого сильного капиталиста, как Болтон. Какие неоспоримые доказательства своей правоты мог бы привести Мэрдок?

Может быть, с Мэрдоком было заключено соглашение и его как-нибудь компенсировали?

Вообще это темный вопрос, который едва ли когда-либо удастся разрешить. Но что Мэрдок мог придумать этот остроумный механизм, в этом не может быть никаких сомнений; последующие работы Мэрдока: огненная повозка, золотник, ряд машин, почти все оборудование Сохо, газовое освещение — доказательства его талантливости.

В связи с применением вращательного движения Уатт проделывает большую экспериментальную работу. Снова была пущена в ход верная «Старая Лиза», как звали машину, привезенную из Киннэля. Еще летом 1781 года, т. е. как-только подали заявку на патент, ее снабдили «эклиптикой» (одним из механизмов, придуманных Уаттом). Планетарное движение еще тогда не было известно Уатту, и вообще первое время он не знал, на каком из способов передачи ему остановиться. «Старую Лизу» приспособили для прокатки олова.

Зимой 1782–1783 года Уатт произвел ряд расчетов и опытов, определяя силу трения, размеры маховых колес, мощность, необходимую для установок на мукомольных мельницах, хлопчатобумажных «мельницах» и на древотерках (для растирания кампешевого дерева для получения краски). Его дневник за эти месяцы пестрит записями и расчетами в этой области. «Эти ротативные машины заняли у меня все время за последние месяцы, — не без досады писал он Болтону. — Я едва ли могу сказать, что занимался чем-нибудь, что может быть названо делом».
