Электрический двигатель все изменил. Он позволил как угодно «дробить» энергию, брать ее в любом месте, любыми порциями. Теперь у каждого станка свой электропривод — в цехах стало чисто, светло и менее шумно. Нажимом кнопки одинаково легко можно заставить вращаться и маленькое точильное колесо и валки мощного прокатного стана.

На каком принципе работает электрический двигатель? Об этом вы узнаете, проделав приведенные здесь опыты. Для этого нам понадобятся сильный подковообразный магнит, батарейка для карманного фонарика и немного медной изолированной проволоки диаметром около 0,3 миллиметра.

Как известно из физики, между полюсами магнита образуются так называемые магнитные силовые линии. Эти линии невидимы, но недаром их называют силовыми. Проходя через железные и стальные предметы, они притягивают их к магниту.

С помощью железных опилок, насыпанных на лист бумаги и поднесенных к полюсам магнита, можно увидеть направление силовых линий от одного полюса к другому. Получается как бы их портрет.

Приступим к опытам.

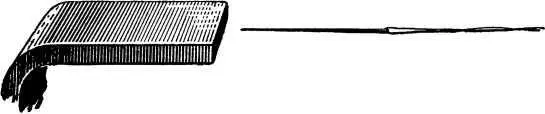

Возьмите иголку с вдетой в нее ниткой и поднесите к магниту, чтобы она притянулась к нему своим концом. Затем начните тянуть за нитку и, оторвав иголку от магнита, добейтесь, чтобы иголка повисла в воздухе на небольшом расстоянии от магнита.

Иголку удерживают в таком положении две нити. От притяжения к магниту с одной стороны — настоящая обыкновенная нить, а от падения на стол — невидимая магнитная нить (силовая линия).

Попытайтесь «перерезать» магнитную нить куском стекла, картона или расческой из пластмассы. Никакого результата. Иголка даже не дрогнет и будет по-прежнему висеть в воздухе. Но стоит провести между магнитом и кончиком иголки ножом, как магнитная силовая линия окажется «перерезанной» и иголка упадет. Магнитная линия, войдя в нож, изменяет свое направление и до иголки не доходит.

Магнитное поле, как известно, существует не только у магнита. Оно возникает вокруг любого провода, по которому течет электрический ток.

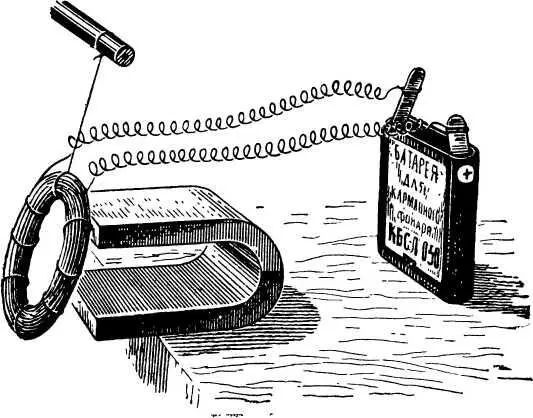

Подвесьте на нитке моточек изолированной проволоки и, присоединив концы проволоки к батарейке от карманного фонаря, поднесите к нему магнит. В зависимости от направления тока в витках проволоки произойдет либо притяжение моточка к магниту, либо отталкивание. В обоих этих случаях наблюдается взаимодействие силовых линий магнита и магнитных линий, созданных в мотке проволоки током батарейки.

А теперь сделаем самую простую модель электрического двигателя, на которой будет показан только принцип его работы.

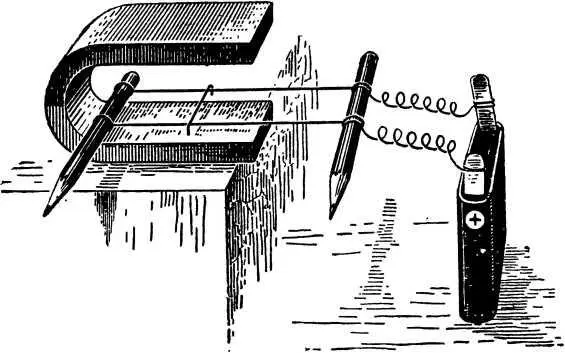

Оголите медную проволоку и натяните два куска ее между двумя укрепленными карандашами.

На натянутые проволоки (расстояние между ними должно быть 3–4 сантиметра) положите кусочек такой же оголенной медной проволоки с загнутыми концами, чтобы она не соскакивала со своих «рельсов».

Натянутые проволочки-«рельсы» надо расположить немного наклонно внутри подковообразного магнита.

Когда вы подключите их концы к батарейке (возможно, что эти концы придется переставить местами), ток пройдет от одного ее полюса к другому через лежащую на «рельсах» проволочку. Подвижная проволочка начнет скользить по «рельсам», стремясь выйти из поля магнита. Это происходит от взаимодействия магнитного поля самого магнита и магнитного поля, возникающего вокруг проволочки, когда по ней идет ток.

Подобное же явление происходит и в электрическом двигателе. Благодаря взаимодействию магнитного поля неподвижных катушек— статора и магнитного поля обмотки вращающейся части двигателя — ротора, по которой также пропускается электрический ток, ротор начинает быстро вращаться, как бы стремясь убежать от магнитного поля статора.

Громоздкие трансмиссии, как уже говорилось, заменены отдельными электрическими двигателями. Но внутри самих машин механическую энергию необходимо передавать узлам, выполняющим работу, для которой и предназначена машина. Для этого служат валы, шестерни, ременные передачи и так далее. Их модели мы сейчас и построим.
