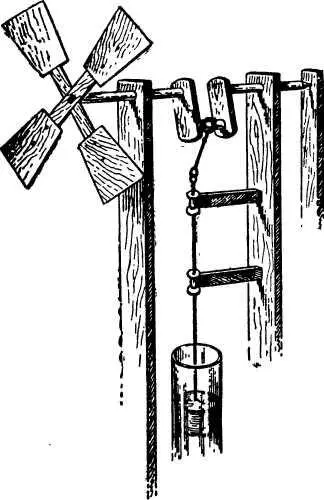

Шток должен двигаться только в вертикальном направлении. Поэтому при сборке просуньте его в расположенные друг над другом и укрепленные на неподвижной подставке две катушки.

Наша работа закончена. Дождитесь подходящего ветра — ветряк начнет вращаться, и шатун будет то поднимать поршень насоса, то опускать его.

Из всех двигателей, широко использующих даровую природную энергию, водяной двигатель совершил самое сказочное развитие — от простых водяных колес мельниц на маленьких речках до мощных турбин гидроэлектростанций на крупнейших реках мира.

Сделайте небольшую модель водяного колеса.

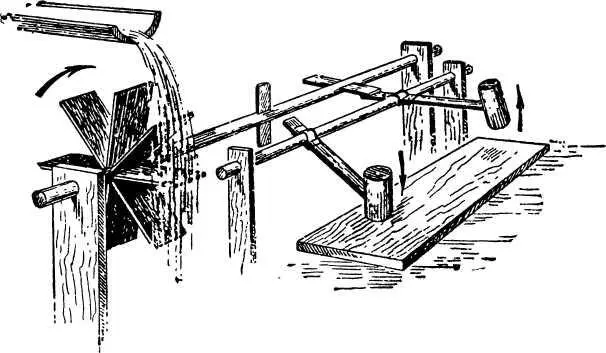

Из четырех не очень широких тонких деревянных дощечек с вырезами в середине соберите восьмиконечную звездочку, если смотреть с торца. Это и будет водяное колесо. Из ровной длинной палочки изготовьте вал и укрепите на нем колесо. Вставьте вал в подшипники и установите колесо на ручейке или в специальном желобе, по которому течет вода. Можно устроить маленький водопад, чтобы на лопасти колеса падала струя воды, вытекающая из какого-нибудь водоема или из водопроводного крана.

Затем укрепите на валу под прямым углом друг к другу и на некотором расстоянии друг от друга две деревянные палочки с лопатообразными концами.

Такое приспособление называется кулачками. Кулачки должны по очереди нажимать на концы расположенных на оси рычагов. Ось должна проходить так, чтобы более короткая часть рычагов находилась со стороны вращающегося вала с кулачками. А на длинных концах рычагов нужно укрепить в виде молоточков толстые палочки с тупыми концами. Это исполнительные органы нашей машины.

При вращении водяного колеса кулачки будут по очереди нажимать на концы рычагов. Длинный конец одного из рычагов при этом будет подниматься, а когда кулачок соскользнет с короткого конца рычага, молоточек опустится и ударится о подложенную под него дощечку.

Удары будут ритмично повторяться все время, пака крутится колесо.

То, что мы с вами соорудили, — совсем не игрушка. Это довольно точная модель настоящей водяной машины, так называемой толчеи. Толчея еще в недавнее время широко применялась в Средней Азии для обмолота риса.

Сделайте еще одну модель — модель современной гидротурбины. Модель будет очень упрощенная, но тем не менее она даст некоторое представление о работе настоящих гигантских турбин наших гидроэлектростанций.

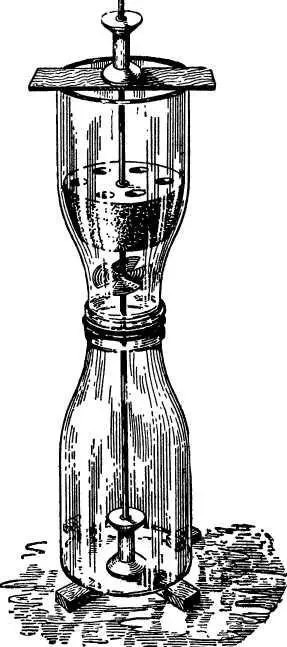

Для модели мы используем перевернутую горлышком вниз бутылку из-под молока, предварительно отрезав у нее дно. Ее надо установить на горлышко, отрезанное от другой такой же бутылки. Стык горлышек необходимо сделать водонепроницаемым с помощью прокладки из воска или пластилина. В самой узкой части разместится турбинная камера. Здесь будет находиться ротор, или рабочее колесо, водяной турбины.

Ротор делается так. Вырежьте из жести кружок, сделайте четыре прорези и загните края. Ротор надо надеть на ось — тонкий, толщиной в 3–4 миллиметра, металлический прут — и закрепить пайкой. Ось удерживается подшипником, установленным сверху, а нижний конец ее находится в подпятнике, помещенном внизу. Подшипник сделайте из катушки от ниток, а подпятник — из такой же катушки со вставленной до половины ее отверстия деревянной палочкой. Но это еще не все.

Надо из воска или пластилина сделать и поместить в узкой части турбинной камеры, над ротором, направляющий аппарат с косыми отверстиями. Эти отверстия создадут нужное направление потоку воды, который, попадая на лопатки ротора турбины, заставит его вращаться. В центре направляющего аппарата установите металлическую трубку, через которую свободно должна проходить ось турбины.

А теперь, когда все сделано, остается лить в модель воду и наблюдать ее работу.

Каменный уголь, нефть и другие виды топлива обязаны накопленной в них энергией солнцу.

Но человек этим не довольствуется, он считает, что солнце можно заставить работать и без каких-либо посредников — прямо брать у него энергию.

Ученые много работают над этой проблемой и добились крупных успехов в создании солнечных котлов.
