Если на косточки конторских счетов положить тяжелую книгу, то ее можно очень легко передвигать по ним, еле дотрагиваясь пальцем.

На металлургических заводах, на которых прокатывают раскаленные добела тяжелые стальные болванки, чтобы получить из них рельсы и различные виды стальных балок для строительства, широко применяют большие стальные ролики рольганги.

Рольганг — это стальная самодвижущая дорога. Он состоит из расположенных параллельно друг другу роликов, которые приводятся в движение электрическими двигателями.

Вращаясь, ролики легко перемещают нагретую стальную болванку к валкам клети прокатного стана.

Ролики и шарики с давних пор применяют для уменьшения трения при перетаскивании тяжелых предметов. В этом случае трение скольжения заменяется трением качения, которое значительно меньше, но об этом будет специальный разговор в главе с опытами по трению.

О катках мы упомянули для того, чтобы заключить краткий обзор простейших механизмов и приспособлений, которые человек придумал и постепенно совершенствовал для облегчения своего труда.

Все описанные выше простые механизмы и приспособления оказались настолько жизнеспособными, что применяются и в наши дни, а порою в видоизмененной форме встречаются в сложнейших современных машинах и приборах.

Человек с древнейших времен пользуется энергией ветра. Когда еще не была изобретена паровая машина, наряду с ветряными двигателями, в основном на мельницах, существовали и водяные. Но в мореходстве ветер был совершенно незаменим: только парусные суда, начиная от небольших лодок и шхун и кончая тяжелыми фрегатами, бороздили моря и океаны.

И даже теперь, когда используется очень много разнообразных источников энергии, мы не пренебрегаем и энергией ветра. Огромным количеством ветряков различных конструкций вырабатывается электрический ток, приводятся в действие насосы и мельницы.

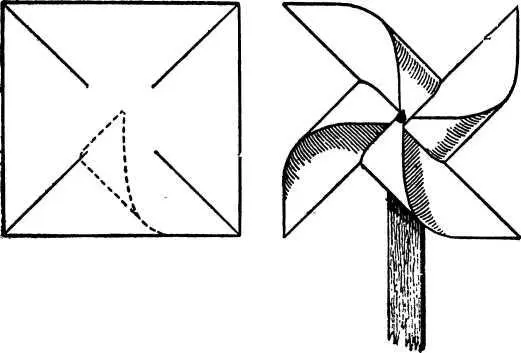

Маленькую простую модель ветряка можно сделать за пять минут. Это известная детская игрушка из куска бумаги, булавки и палочки. Разрежьте квадратный кусочек бумаги по его диагоналям, не доходя до центра. Загните поочередно к середине квадрата четыре конца бумаги, проткните их булавкой, укрепите булавку на палочке, и модель готова. Если нет ветра, то достаточно подуть, чтобы ветряк стал быстро вращаться.

Но можно сделать и более совершенную модель ветряного двигателя. Начнем с того, что подберем для его вала ровную круглую палку. На одном из ее концов нужно укрепить крестовину из узких дощечек, а к ним приделать четыре фанерные лопасти, расположив их под некоторым углом к воображаемой плоскости крестовины. Вал должен легко вращаться в проволочных или вырезанных в деревянных дощечках отверстиях — подшипниках. Другой конец вала надо заострить и упереть в неподвижную дощечку — подпятник.

Это нужно для того, чтобы во время вращения вал не сдвигался с места под напором ветра, который будет давить на крылья ветряка.

Когда вы построите модель ветряка, отрегулируете ее, выбрав лучшее расположение лопастей и добившись наименьшего трения в подшипниках, можно подумать и об использовании вращения вала.

Конечно, энергия небольшого ветряка настолько мала, что ее не удастся применить для каких-нибудь хозяйственных целей, но вы можете к ветряку добавить механизм для демонстрации превращения кругового движения в возвратно-поступательное.

Вырежьте из середины вала кусок длиной в несколько сантиметров и соедините его с половинками вала с помощью двух дощечек такой же длины, как и вырезанный кусок. Получится так называемое колено. Серединка вала как бы съехала со своего места.

При этом надо позаботиться, чтобы вал сохранил свою первоначальную прочность, чтобы он остался таким же крепким, каким был раньше.

Вокруг колена оберните 2-миллиметровую проволоку и загните меньший конец несколько раз вокруг большего. Петля должна быть очень свободной. Такая деталь называется шатуном. Прикрепите к его свободному концу с помощью петелек прямой кусок такой же проволоки. Это будет шток. К его концу приделайте деревянный поршенек и поместите его в стеклянной трубке. Получилась модель насоса.
