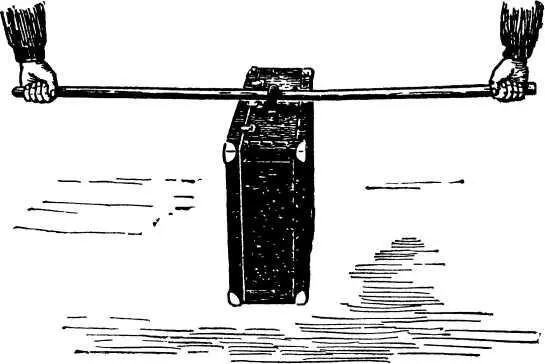

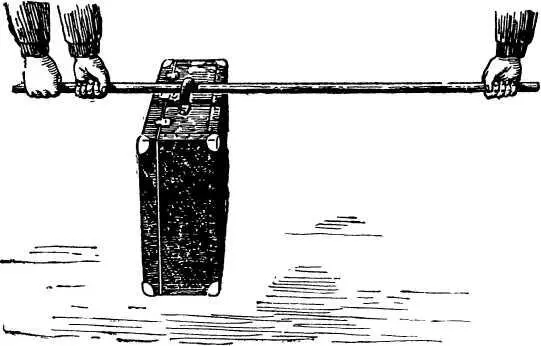

Если чемодан находится точно посередине, то каждый из вас будет нагружен одинаково. Но сдвиньте чемодан к одному из концов палки, и сразу все изменится. Более легким груз покажется тому, кто держит длинный конец. Изменились плечи рычага, изменилось и соотношение сил, которые удерживают груз в поднятом положении.

Руки каждого из вас являются опорой рычага, и если расстояние до груза будет меньшим, то нагрузка на эту точку опоры будет большей.

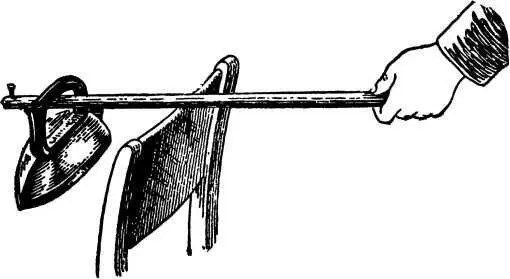

А теперь проделайте другой опыт. Возьмите небольшую палку и около одного из ее концов сбоку вбейте гвоздь. Наденьте на этот конец утюг (гвоздь нужен для того, чтобы утюг не соскользнул на пол) и положите рычаг на спинку стула. Держа рычаг за свободный конец, двигайте его, то приближая точку опоры к грузу, то удаляя от него.

Вы убедитесь, что, чем больше расстояние от руки до точки опоры, тем легче удержать груз. Тот же результат вы получите, если будете передвигать руку вдоль рычага к точке опоры, оставляя неизменным расстояние от опоры до груза.

Этот опыт можно и видоизменить.

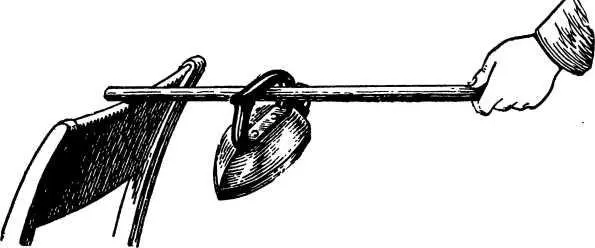

Положите конец палки на спинку стула, отодвинув утюг немного дальше от конца. Держа палку за другой конец и двигая утюг, вы получите такой же результат, что и в первом опыте, когда с товарищем поднимали чемодан.

Рычаги разных видов встречаются в повседневной жизни на каждом шагу: тачку легче везти, если у нее длинные ручки; гвоздь выдернуть легче, если гвоздодер имеет большую длину; гайку завернуть значительно легче ключом с длинной рукояткой.

А вспомните описание строительства египетских пирамид. Какие глыбы камня египтяне передвигали с помощью рычагов!

Но рычаг, облегчая человеку работу, сам не является источником энергии.

Здесь действует один из замечательных законов механики, который упрощенно выглядит так: выигрыш в силе — проигрыш в пути. Иной раз стоит пожертвовать более коротким путем, чтобы выиграть в силе. Работа все равно будет одна и та же, но сделать ее легче потому, что увеличению пути соответствует и увеличение времени. А за больший промежуток времени работу сделать легче — это ясно каждому.

При конструировании машин бывает и наоборот, когда жертвовать приходится силой, чтобы выиграть в пути, выиграть во времени.

Это можно наблюдать на ременных и зубчатых передачах различных машин. Большое колесо, например, делает один оборот, а маленькое, связанное с ним, за это же время успевает сделать несколько оборотов.

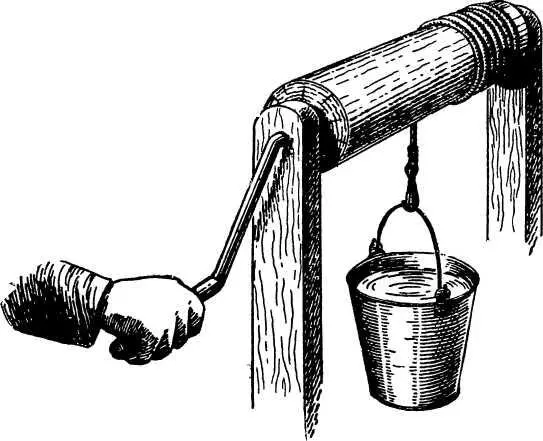

Вы, наверное, не раз убеждались, что ведро воды, когда вы его достаете из колодца с помощью ворота, кажется гораздо легче, чем когда вы его несете в руке. А ведь ведро одно и то же и воды в нем столько же.

Дело в том, что ворот — это тот же рычаг, только несколько видоизмененный. И здесь действует закон: выигрыш в силе — проигрыш в пути.

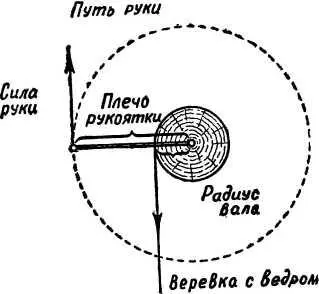

Чем длиннее плечо рукоятки по сравнению с радиусом самого вала, тем больше будет и выигрыш в силе. А проигрыш в пути легко подсчитать. Измерьте длину веревки, на которой из колодца поднимается ведро, и сравните ее с длиной окружности, которую описывает рука при вращении ворота, умноженной на количество оборотов рукоятки.

Ворот и его родственница лебедка с давних времен помогали и теперь помогают человеку при перетаскивании, подъеме и опускании тяжелых грузов.

Далее в нашей галерее простейших механизмов почетное место занимают блоки.

Один блок — это, по сути дела, обыкновенный равноплечий рычаг с опорой в центре. Он не дает никакого облегчения в работе. Он только изменяет направление движения, что во многих случаях тоже имеет большое значение.

Но людей это не удовлетворяло, и механики додумались сделать так, чтобы и в работе блоков получался выигрыш в силе. Стали применять системы блоков, одну из которых, называемую полиспастом, мы и рассмотрим.
