Чтобы убедиться в том, что солнце, если его лучи умело поймать, способно стать топкой парового котла, проделайте следующий очень простой и наглядный опыт.

В летний солнечный день возьмите большую двояковыпуклую линзу и расположите ее так, чтобы в ее фокусе появилось маленькое, в виде точки, изображение солнца. Если вы направите его на бумажку, она загорится.

А теперь проделайте другой опыт.

В плоскую круглую баночку из-под ваксы налейте воду. Закройте баночку крышкой и залепите края пластилином, чтобы вода не вытекала. Покрасьте крышку черной матовой краской. Затем возьмите глубокое блюдце или небольшую кювету для проявления фотографий, постелите на дно немного ваты, чтобы накопленное тепло не уходило, и положите на нее баночку с водой. Блюдце плотно накройте куском чистого стекла, но оно при этом не должно касаться баночки. Выставьте блюдце, накрытое стеклом, на солнце, подложите что-нибудь под блюдце, чтобы оно стояло наклонно и чтобы солнечные лучи падали на стеклянную крышку под углом 90°.

Лучи солнца проходят сквозь стекло, и принесенное ими тепло как бы застревает под этим стеклом. Вода в баночке сильно нагревается.

На этом принципе устроены большие нагревательные приспособления, которые нагревают воду для нужд сельского хозяйства, для бытовых целей и т. д. На этом же принципе устроены и парники для выращивания растений весной, когда наружный воздух еще недостаточно теплый.

И сейчас еще порою встречаются горе-изобретатели, которые пытаются создать так называемый вечный двигатель.

Эти люди находятся явно в неладах с физикой. Они не понимают, что энергия никогда и никуда не исчезает и из ничего не возникает. Она лишь переходит из одного вида в другой.

Если взять кусок железной проволоки толщиной в 2–3 миллиметра и начать его быстро сгибать и разгибать, то через несколько мгновений место сгиба сильно нагреется. Механическое трение частичек металла друг о друга перешло в тепло.

При забивании гвоздя шляпка его от ударов молотка становится горячей.

Это мы имели дело с переходом механической энергии в тепловую.

А теперь рассмотрим случай перехода тепловой энергии в механическую.

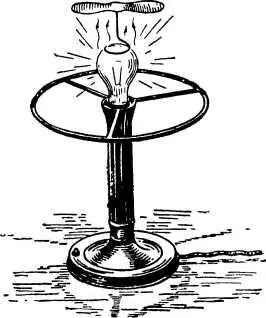

Укрепите на острой, загнутой проволочке над горящей электрической лампочкой бумажный пропеллер со слегка загнутыми в разные стороны лопастями.

Лампочка нагревает воздух, и он, поднимаясь вверх, вращает нашу крыльчатку.

А если бы нам удалось замерить затраченную и вновь полученную энергию, мы бы убедились, что их количества равны.

На точных лабораторных приборах не раз с успехом доказывалось, что определенному количеству механической энергии соответствует точно такое же количество тепловой энергии, и наоборот.

Существует много разных видов энергии, и всегда, когда один ее вид переходит в другой, действует великий закон — закон сохранения энергии.

Для того чтобы продемонстрировать могущество пара и показать, как его энергия давит на поршень паровой машины, проделайте такой опыт.

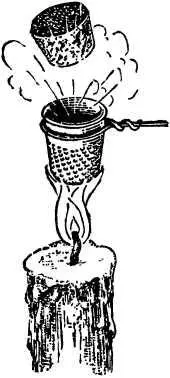

Укрепите на проволочной подставке наперсток. Налейте в него до половины воды и плотно заткните пробкой. Под наперсток подведите горящую свечу и отойдите в сторону. Вода закипит и вышибет пробку.

Поршневая паровая машина работает по тому же принципу, но отличается тем, что для получения пара существует специальный котел. Из котла пар поступает в цилиндр машины, давит на поршень; поршень, двигаясь то в одну, то в другую сторону, совершает возвратно-поступательные движения, приводит с помощью шатунно-кривошипного механизма во вращение вал с насаженным на него маховиком. А уж с вала механическую энергию можно брать для любой работы.

Но в нашей промышленности все больше и больше находит применение другой вид паровой машины — паровая турбина. Паровые турбины более выгодны, чем поршневые машины. В отличие от поршневых машин в турбинах получается только вращательное движение.

Очень упрощенную модель паровой турбины мы сейчас и сделаем.

Паровым котлом для нашей турбины будет служить обыкновенный чайник.
