Лучше всего для наглядности сделать стенд, на котором в виде коллекции будут собраны все основные механизмы для передачи движения.

Эту коллекцию вы сможете постепенно пополнять. Как только где-нибудь увидите новое устройство для передачи механической энергии, сразу же его упрощенную модель помещайте на стенд. Это такое же увлекательное занятие, как коллекционирование марок, монет, растений, насекомых и т. п.

Возьмите небольшой кусок фанеры, установите его вертикально, а на нем расположите, укрепив с помощью деревянных подставочек-подшипников, следующие приспособления для передачи энергии (на фанере можно сделать поясняющие надписи и схемы).

Сделайте из круглой палочки вал и укрепите его в подшипниках. К одному концу вала приделайте ручку.

Вал — самое простое устройство для передачи энергии от двигателя к исполнительному механизму.

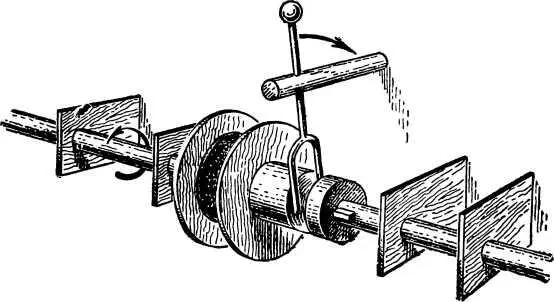

Часто бывает нужно, не останавливая двигатель, отключить от него исполнительный механизм. Сделайте такой же вал, как и в предыдущем случае, но укрепите его на четырех подшипниках. В середине, между вторым и третьим подшипниками, вал должен быть разрезан. В разрезе нужно поместить два фанерных кружка. Один кружок прикрепите гвоздиком и клеем к торцу левой половины вала, а другой укрепите на деревянной втулочке на конце второй половины вала. Втулочка может скользить по валу, но не должна проворачиваться на нем. Для этого сделайте вдоль ее сквозного отверстия желобок, а на валу приклейте соответствующий выступ, сделанный из кусочка дерева.

На втулочке вырежьте кольцевой паз, в который должна входить изготовленная из толстой проволоки вилка переключателя. Вилку укрепите на фанерном стенде так, чтобы она находилась над валом. Снабдите переключатель маленькой рукояткой. К фанерным кружкам в тех местах, где они должны соприкасаться, приклейте резиновые кружки, чтобы муфта не пробуксовывала.

У вас получилась так называемая фрикционная муфта, работа которой основана на трении.

Если вы повернете рычаг переключателя так, чтобы фанерные кружки соприкасались, то при вращении за ручку, заменяющую двигатель, весь вал будет вращаться, потому что вследствие большого трения фанерные кружки с наклеенной на них резиной будут как бы представлять собой одно целое. Если вы повернете переключающую рукоятку, диск на правой половине вала отойдет вправо — правая половина вала отключится и вращаться не будет.

Очень часто приходится передавать вращение под некоторым углом. Например, у автомобилей вращение вала двигателя передается к задним колесам с помощью карданного вала.

Сделайте вал, состоящий из двух половинок, расположенных на четырех подшипниках. Соединяются половинки вала с помощью крестовины, состоящей из двух скрепленных между собой наглухо перекладин — толстых проволочек. Каждая из перекладин крестовины соединена со своей половиной вала через подшипники на дугообразной вилке.

Из фанеры вырежьте лобзиком два зубчатых колеса разных размеров с одинаковыми по величине, но разными по количеству зубьями. Укрепите их на стенде и приделайте к одному из колес ручку. Чтобы колеса не выскакивали из зацепления друг с другом, нужно место зацепления зубьев прижать полоской плексигласа. А если у вас найдется большой кусок плексигласа, можно сделать прозрачную крышку, которая будет и украшать прибор, и прижимать шестеренки к фанерному стенду. Шестерни лучше покрасить в разные цвета.

Вырежьте из фанеры лобзиком три кружка: два — одинаковых размеров, а один — немного меньшей величины.

Склейте их столярным клеем, поместив меньший кружок между двумя одинаковыми, чтобы их центры совпадали. Положите склеенные кружки под пресс и дайте клею высохнуть.

Затем вырежьте кружки другого размера и проделайте то же самое.

У вас будут два фанерных колеса — шкивы разной величины с желобками по их ободу.

Прикрепите к одному из шкивов такую же ручку, какую вы сделали к зубчатому колесу. Укрепите фанерные шкивы на стенде и соедините их веревочкой. Это будет модель ременной передачи.
