Они отличаются назначением, конструктивным исполнением, схемными решениями, техническими данными. Эксплуатационные параметры аккумуляторных батарей, в том числе и срок службы в значительной мере определяются качеством технического обслуживания в процессе эксплуатации и хранения.

В соответствии с определением аккумулятора как гальванического элемента, предназначенного для многократного использования, необходимо постоянно производить контроль его разряда. Все аккумуляторы состоят из разноимённых электродов и электролита, помещённых в один многоячеечный эбонитовый или пластмассовый сосуд – моноблок, разделённый перегородками на отдельные камеры по числу аккумуляторов в батарее. Практикуется выпуск аккумуляторов в стеклянных и деревянных сосудах.

В зависимости от применяемого электролита, аккумуляторы подразделяются на кислотные и щелочные.

Кислотные электролиты готовят из аккумуляторной серной кислоты плотностью 1 830–1 840 кг / м 3и дистиллированной воды. Щелочные электролиты приготовляют из едкого кали или едкого натра и дистиллированной воды.

Для ошинковки аккумуляторных батарей применяются голые медные и стальные шины.

Аккумуляторные батареи должны устанавливаться на стеллажи в специально предназначенных для них помещениях, выполненных из несгораемых материалов.

При использовании электромонтажных изделий, выпускаемых электротехнической промышленностью ускоряется процесс монтажа и улучшается его качество.

Электромонтажными являются изделия, применяемые при электромонтажных работах и предназначенные для изготовления различных конструкций; крепёжные элементы для крепления проводов, кабелей и отдельных аппаратов и приборов; контактные элементы для соединения проводов, жил кабелей и их подключения к электрооборудованию; детали оформления концов проводов, кабелей, панелей щитов и некоторые другие.

Сборная кабельная конструкция состоит из стоек и полок. Стойки можно крепить к строительным основаниям болтами, дюбелями, приваркой к закладным деталям или пристреливанием с помощью скоб. Полки вставляют в отверстия стоек, при этом обеспечивается надёжный электрический контакт между полкой и стойкой (при их заземлениях). При прокладке кабелей по стенам один над другим применяют конструкцию из перфорированного профиля с закладными подвесками, а при прокладке кабелей под перекрытиями – соответствующие одностоечные и двухстоечные конструкции.

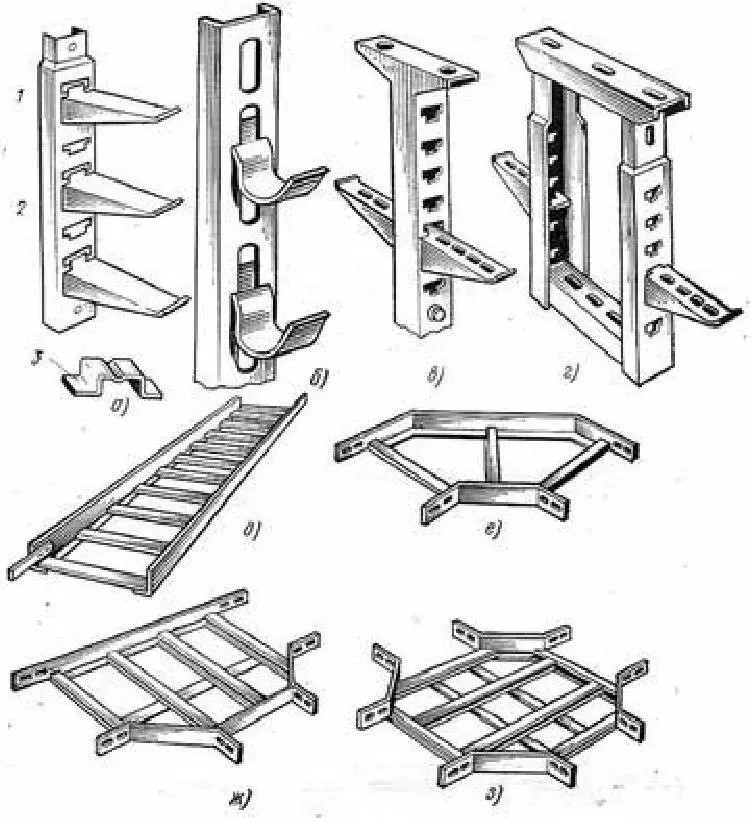

Рис. 16. Кабельные конструкции:

а – сборная, б – профиль с закладными подвесками, в – одностоечная для прокладки кабелей под перекрытиями, г – двухстоечная для прокладки кабелей под перекрытиями, д – прямая секция лотков, е – угловая секциялотков, ж – тройниковая секция лотков, з – крестовая секция лотков; 1 – стойка, 2 – полка, 3 – крепёжная скоба.

Для крепления проводов, кабелей и труб к перфорированным основаниям служат перфорированные стальные полосы и пряжки, а для крепления проводов и кабелей – однолапковые и двухлапковые скобы.

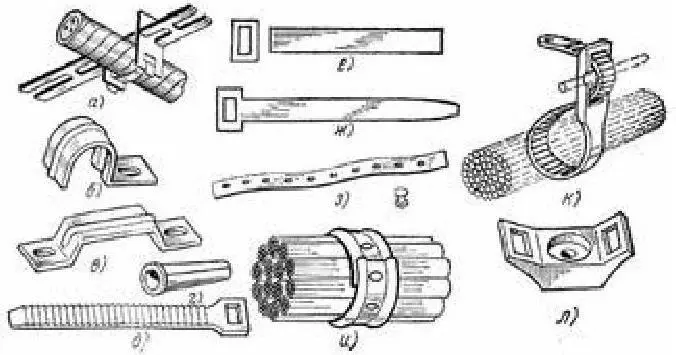

Рис. 17. Крепёжные элементы:

а – пряжка для крепления труб и кабелей, б – однолапковая скоба, в – двухлапковая скоба, г – капроновый дюбель, д – полиэтиленовая зубчатая полоска-пряжка, е – стальная полоска-пряжка, ж – алюминиевая полоска-пряжка, з – перфорированная поливинилхлоридная (нормальная) лента с кнопками, и – то же (усиленная), к – полиэтиленовая полоска-пряжка, л – закреп.

Для закрепления различных изделий к строительным элементам из кирпича, бетона и т. п. применяют гвоздевые и закладные дюбели.

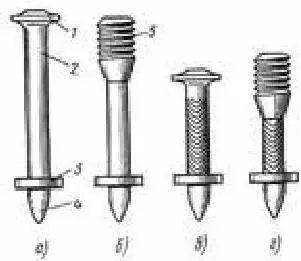

Рис. 18. Стальные гвоздевые дюбели:

а – ДГП, б – ДВР, в – ДГПМ, г – ДВПМ; 1 – дисковая головка, 2 – стержень, 3 – стальная шайба, 4 – жало, 5 – резьбовая головка.
