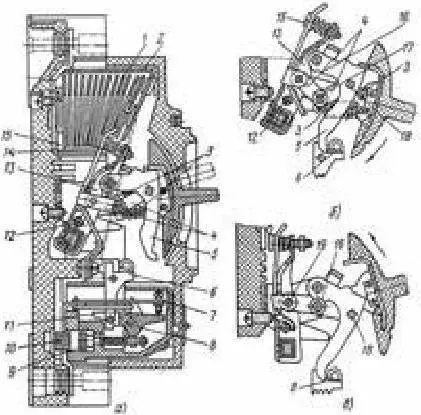

Рис. 8. Автомат А3100:

а – устройство (автомат отключён автоматически), б – при взводе, в – при включении; 1 – дугогасительная камера, 2 – обойма, 3 – перекидная пружина, 4 – ломающиеся рычаги, 5 – фигурный удерживающий рычаг, 6 – собачка, 7 – тепловой расцепитель, 8 – рейка, 9 – якорь электромагнитного расцепителя, 10 – сердечник электромагнитного расцепителя, 11 – зуб, 12 – неподвижная ось, 13 – контактодержатель, 14, 15 – контакты, 16 – впадина рычага, 17, 18, 19 – подвижные оси.

Управление коммуникационными аппаратами обычно осуществляется из пункта, в частности щита управления, находящегося на некотором расстоянии (дистанции) от всех аппаратов, поэтому и называется дистанционным.

Для дистанционного управления коммутационные аппараты снабжены проводами, электрически связанными с пунктом управления, где размещены командные аппараты (кнопки, ключи управления, переключатели), с помощью которых подаются команды в виде электрических сигналов на включение или отключение соответствующих коммутационных аппаратов.

Аппаратами дистанционного управления и контроля являются сигнально-блокировочные контакты, сигнальные и командные аппараты, а также приводы коммутационных аппаратов.

Для дистанционного управления коммутационными аппаратами служат кнопки управления и различные переключатели (некоторые из них называют ключами), основными частями которых являются контактный элемент, предназначенных для замыкания и размыкания управляемых электрических цепей и имеющие подвижные и неподвижные контакты, а так же механизм передвижения подвижных контактов.

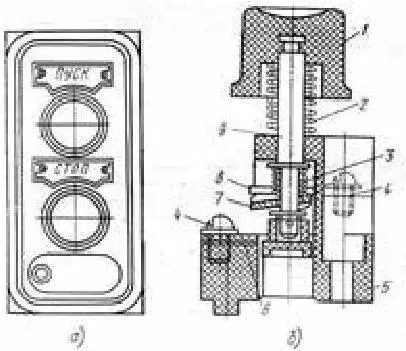

Рис. 9. Двухэлементная кнопка:

а – вид спереди, б – устройство (продольный разрез); 1 – кнопочный элемент («Пуск» – чёрного цвета, «Стоп» – красного цвета), 2, 3 – пружина, 4 – винтовые зажимы; 5 – основание, 6 – неподвижный замыкающий контакт, 7 – мостиковый контакт, 8 – неподвижный контакт.

Переключатели можно разделить на две группы: с поворотными подвижными контактами и с кулачковыми контактами. Каждый переключатель имеет набор контактных пакетов и корпус, скреплённых между собой двумя стальными шпильками.

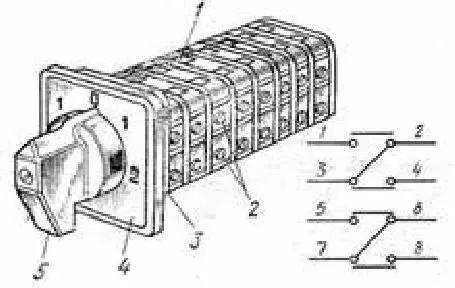

Рис. 10. Пакетный кулачковый универсальный переключатель КПУ:

1 – пакет, 2 – зажимы, 3 – передняя скоба, 4 – фронтальный фланец, 5 – рукоятка.

Справа показана схема двух пакетов КПУ.

Пакетные кулачковые универсальные переключатели используются в схемах управления коммутационными аппаратами при ручном управлении асинхронными электродвигателями с короткозамкнутым ротором в качеств вольтметровых и амперметровых переключателей. Они рассчитаны на номинальное напряжение 220В постоянного тока и 380В переменного тока.

В электроустановках напряжением до 1 000В дистанционное управление осуществляется преимущественно с помощью магнитных контакторов и пускателей. Контактором называют электромагнитный аппарат, предназначенный для дистанционного включения и отключения электрических цепей, рассчитанных, как правило, на сравнительно большое номинальное значение силы тока (например, мощных электродвигателей, электрооборудования кранов и т. д.). Различают контакторы переменного и постоянного тока. Контактор присоединяют к управляемой цепи через кнопочный выключатель.

Основными частями любого магнитного контактора являются силовые контакты и электромагнитный привод, состоящий из электромагнита и якоря, механически связанного с подвижными элементами силовых контактов. Кроме того, силовые контакты при больших токах закрывают дугогасительными камерами, и большинство контакторов снабжают вспомогательными контактами.

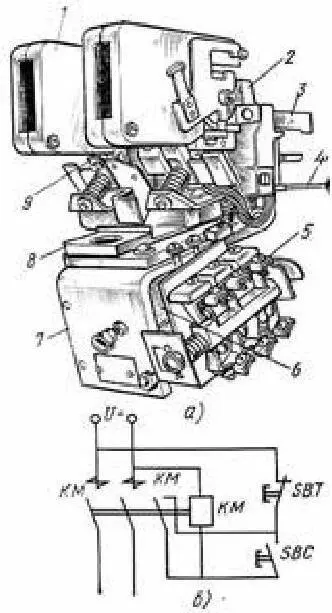

Рис. 11. Магнитный контактор постоянного тока КПВ – 600:

а – общий вид:
