1 – дугогасительная камера, 2 – изоляционное основание, 3, 4 – выводы, 5 – вспомогательные контакты, 6 – электромагнитный привод, 7 – основание, 8 – якорь, 9 – неподвижные контакты.

б– схема управления:

U = – подача напряжения постоянного тока, SВС – кнопка включения, КМ (вверху) – контактор, КМ (слева) – вспомогательный контакт, КМ (справа) – катушка контактора, SВТ – кнопка отключения.

Для дистанционного управления трёхфазными электродвигателями с короткозамкнутым ротором предназначены магнитные пускатели. Магнитный пускатель является электрическим аппаратом переменного тока, который предназначен для дистанционного пуска, остановки и защиты электроустановок.

Выпускаются нереверсивные магнитные пускатели (для пуска и останова электродвигателя) и реверсивные, позволяющие изменять направление вращения электродвигателя.

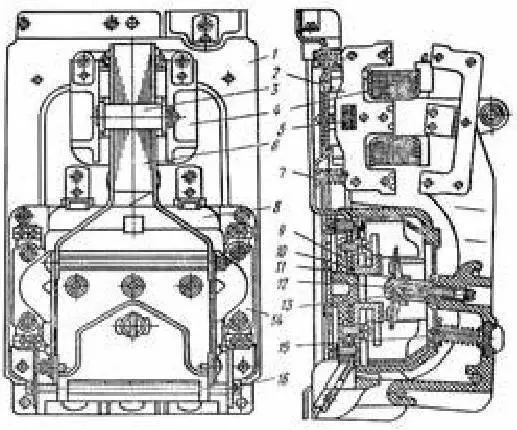

Рис. 12. Магнитный пускатель серии ПА:

1 – основание пускателя, 2 – сердечник, 3 – упор, 4 – катушка, 5 – чека сердечника, 6 – якорь, 7 – пружина амортизации сердечника, 8 – камера, 9 – основание камеры, 10 – неподвижный контакт. 11 – подвижный контакт, 12 – контактная пружина, 13 – опорная колодка подвижного контакта, 14 – блок-контакты, 15 – возвратная пружина.

Обычно магнитный пускатель состоит из конструктивно объединённых контактора и электротеплового реле, являющимся средством защиты управляемых электродвигателей от перегрузки. Однако промышленность выпускает магнитные пускатели и без теплового реле. Основным элементом каждого магнитного пускателя является магнитный контактор переменного тока; реверсивные пускатели имеют два магнитных контактора. Катушки магнитных пускателей выпускаются напряжением 220 и 380В.

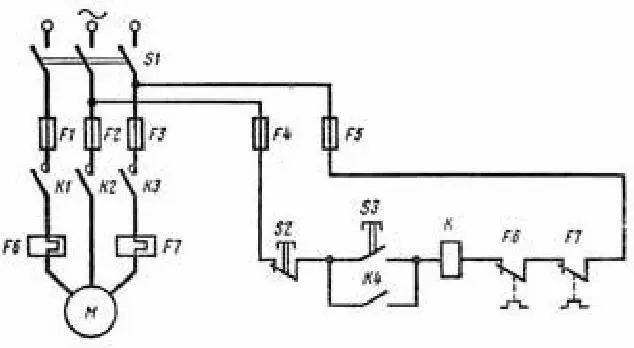

Рис. 13. Принципиальная схема управления двигателем с помощью нереверсивного магнитного пускателя:

S1 – рубильник, F1, F2, F3 – предохранители, К1, К2, К3 – главные контакты, F4, F5 – предохранители в цепи управления, F6, F7 – нагревательные элементы и контакты электротеплового реле, S2 – кнопка «Стоп», S3 – кнопка «Пуск»,К – катушка, К4 – блок-контакты.

Выбирать магнитный пускатель необходимо по следующим данным: номинальная сила тока, номинальное напряжение и условия эксплуатации – требуется или не требуется защищённое исполнение, есть ли необходимость в реверсировании и наличии электротеплового реле.

В широком смысле слова рабочее место – это часть пространства, приспособленная для выполнения работником или группой их своего производственного задания. Рабочее место оснащено основным и вспомогательным оборудованием (станки, механизмы, энергетические установки и т. п.), технологической (инструмент, приспособление, контрольно-измерительные приборы) и организационной (столы, верстаки и т. п.) оснасткой.

На производственных предприятиях ко всем рабочим местам предъявляют требования, выполнение которых обеспечивает научную организацию труда (НОТ), повышение производительности труда и способствует сохранению здоровья и развитию личности здоровья.

Рабочие места, на которых трудятся рабочие электротехнических профессий, бывают различными в зависимости от того, какие действия и операции они выполняют – монтажные, ремонтные, сборочные, регулировочные и т. п.

Рабочее место электромонтёра может быть и на открытом воздухе, например при сооружении или ремонте воздушных и кабельных электрических сетей, подстанций и т. п.

Рис. 14. Набор инструментов электромонтажника:

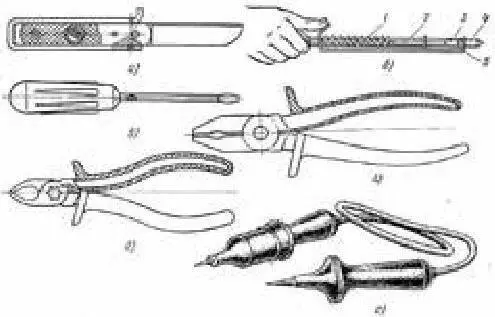

а– монтёрский нож (НМ-2);б– отвёртка с держателем (1 – пружина, 2 – стержень, 3 – рабочая часть, 4 – винт, 5 – скоба);в– отвёртка с диэлектрической ручкой;г– универсальные монтажные плоскогубцы;д– кусачки-бокорезы;е– указатель напряжения.

Во всех случаях на рабочем месте должен быть образцовый порядок: инструменты и приспособления (разрешается пользоваться только исправным инструментом!) необходимо размещать на соответствующих местах, туда же нужно класть инструмент после окончания работы с ним; на рабочем месте не должно быть ничего лишнего, не требующегося для выполнения данной работы; оснащение и содержание рабочего места должно строго отвечать всем требованиям охраны труда, техники безопасности, производственной санитарии, гигиены и исключать возможность возникновения пожара.
