Наиболее часто используют принципиальные схемы, схемы соединений (монтажные) и схемы подключения.

Принципиальные схемы, на которых показывают все элементы и связи между ними, дают детальное представление о принципе действия электроустановки. На монтажных схемах показывают соединения в пределах отдельных частей электроустановки (панели щита, привода выключателя и др.), изображая провода, жгуты и кабели, а также места их присоединения и ввода. Кроме того, на монтажных схемах приводят взаимное расположение отдельных элементов. На схемах подключения показывают внешнее соединение отдельных частей электроустановки между собой, преимущественно изображая ряды зажимов, и подключаемые к ним кабели, жгуты, провода.

Электрическая схема представляет собой графическое изображение элементов электроустановок и их взаимосвязей.

Для изображения схем применяют условные графические обозначения, установленные рядом ГОСТов, входящих в Единую систему конструкторской документации (ЕСКД).

Распределительным устройством (РУ) называют электроустановку, предназначенную для приёма электрической энергии от источника питания и распределения её между отдельными потребителями. Таким образом, РУ являются составными частями электрических сетей, в которых сходятся питающие и отходящие линии.

Обычно РУ содержат сборные шины, через которые распределяется поступающая электроэнергия, коммутационные, защитные, измерительные и токоограничивающие аппараты.

Коммуникационные аппараты необходимы для включения и отключения отдельных присоединений (линий, трансформаторов) как в нормальных условиях эксплуатации, так и при их нарушениях от соответствующих устройств релейной защиты и автоматики.

Защитные аппараты служат для защиты электрооборудования от перенапряжений, коротких замыканий (К.З.) и перегрузок.

Измерительные аппараты (трансформаторы тока и напряжения) питают измерительные приборы, реле защиты и автоматики.

Токоограничивающие аппараты применяются для ограничения токов К.З., облегчая тем самым работу электрооборудования, входящего в состав РУ.

В установках до 1000В распределительные устройства выполняют в виде щитков, шкафов, щитов с соответствующей аппаратурой, а также в виде токопроводов (магистральных, распределительных и осветительных).

Щитки изготовляют в виде плоской панели, на которой размещают защитные аппараты (предохранители или автоматы) или предохранители и выключатели для отходящих линий.

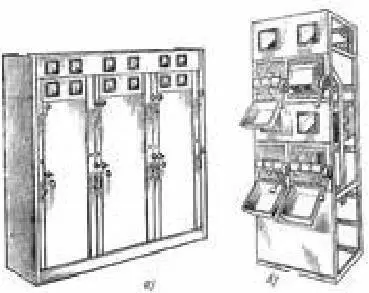

Рис. 2. Распределительные щиты:

а – одностороннего обслуживания ЩО, б – блочный (его панель).

Для распределения электроэнергии между силовыми приёмниками служат силовые пункты, обычно выполняемые в виде шкафов и щитов, составленных из отдельных панелей, где размещены коммутационные, защитные и измерительные аппараты. Распространены блочные щиты, каждая панель которых укомплектована стандартными блоками (блоки предохранителей, предохранитель – выключатель и выключатели).

В цехах промышленных предприятий для распределения электроэнергии между силовыми и осветительными приёмниками широко используют шинопроводы, составленные из прямых секций на прямых участках, угловых и ответвительных (тройниковых) секций.

Широкое распространение получили комплектные распределительные устройства (КРУ), которые изготовляют на заводах, что позволяет значительно ускорить процесс их монтажа и улучшить качество.

В электроустановках до 1 000В применяют коммутационные аппараты для отключения, включения и переключения электрических цепей, защиты этих цепей от сверхтоков при перегрузках и коротких замыканиях применяют коммуникационные аппараты: рубильники и переключатели, предохранители и автоматы.

Простейшими коммуникационными аппаратами являются рубильники и переключатели.

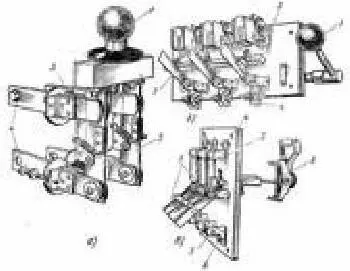

Рис. 3. Коммутационные аппараты:

а, б – рубильники, в – переключатель; 1 – рукоятка, 2 – подвижные контакты (ножи), 3 – неподвижные контакты (губки), 4 – выводы, 5 – рычажный привод, 6 – дополнительные неподвижные контакты, 7 – дополнительные выводы.
