Задний ведущий мост грузового автомобиля ЗИЛ-431410 (рисунок 4.7) имеет неразъёмную стальную балку 18, к концам которой приварены наконечники 32. В центре балки прикреплён картер 19 главной передачи и дифференциала. Главная передача – двойная центральная. Она имеет две пары шестерён – коническую со спиральными зубьями и цилиндрическую с косыми зубьями.

Ведущая коническая шестерня 16 с валом установлена в двух конических роликовых подшипниках 7 и 10 в отдельном корпусе 14, прикреплённом к картеру на регулировочных прокладках 15. Между подшипниками размещены распорная втулка 8 и два регулировочных кольца 9. Подшипники затянуты гайкой 12, которая одновременно крепит фланец 13 карданного шарнира и упорную шайбу. Корпус 14 уплотнён манжетой 11.

Ведомая коническая шестерня прикреплена к фланцу поперечного вала 4, изготовленного за одно целое с ведущей цилиндрической шестерней. Вал установлен в картере на двух конических роликовых подшипниках 5, под крышками 3 которых находятся регулировочные прокладки. Ведомая цилиндрическая шестерня 23 прикреплена к корпусу 25 дифференциала, установленного в картере на двух роликовых подшипниках 26. Подшипники дифференциала закреплены в картере крышками 27 и зафиксированы регулировочными гайками 28.

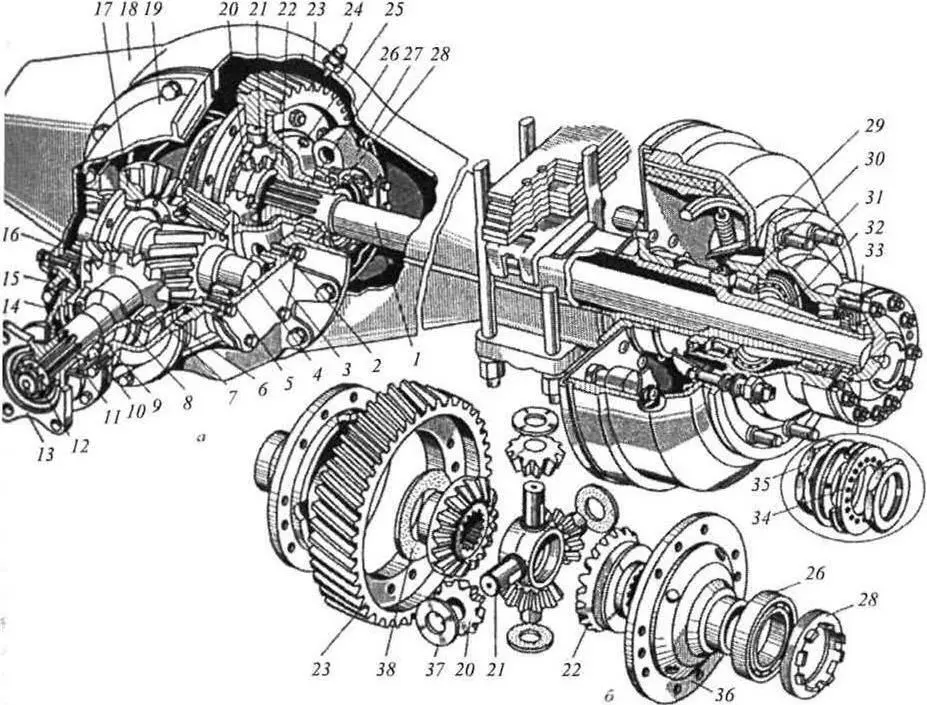

Рисунок 4.7 – Ведущий мост автомобиля ЗИЛ-431410

а – общий вид; б – дифференциал; 1– полуось; 2, 15 – прокладки; 3, 27 – крышки; 4 – вал; 5, 7, 10, 26, 30 – подшипники; 6 – канал; 8 – втулка; 9 – кольцо; 11, 29, 34 – манжеты; 12, 28, 35 – гайки; 13 – фланец; 14, 25 – корпуса; 16, 17, 23 – шестерни главной передачи; 18 – балка; 19 – картер; 20 – сателлит; 21 – крестовина; 22 – полуосевая шестерня; 24 – сапун; 31 – ступица; 32 – наконечник; 33 – контргайка; 36 – коробка дифференциала; 37, 38 – шайбы

Дифференциал конический, симметричный, малого трения. Коробка дифференциала разъёмная и состоит из двух половин 36, между которыми размещена крестовина 21 с четырьмя сателлитами 20. Сателлиты находятся в зацеплении с полуосевыми шестернями 22, установленными на шлицах внутренних концов полуосей 1. Под сателлитами и полуосевыми шестернями размещены опорные шайбы 37 и 38.

Полуоси фланцевые, разгруженные. Фланцы наружных концов полуосей прикреплены к ступицам 31 ведущих колёс автомобиля, каждая из которых установлена на наконечнике балки моста на двух конических роликовых подшипниках 30. Подшипники ступиц колёс закреплены гайкой 35, стопорным кольцом и контргайкой 33. Ступица колеса и подшипники уплотнены манжетами 29 и 34. В картер моста заливают жидкое трансмиссионное масло, которое поступает к подшипникам ведущей конической шестерни 16 по каналам 6, отлитым в картере. Внутренняя полость картера через сапун 24 сообщается с окружающей средой. Затяжка подшипников ведущей конической шестерни 16 регулируется кольцами 9 и гайкой 12, а зацепление конических шестерён – прокладками 15 и перестановкой прокладок 2. Прокладками 2 также регулируют затяжку подшипников поперечного вала 4. Подшипники дифференциала регулируют гайками 28, а подшипники ступиц колёс автомобиля – гайками 35.

На автомобилях семейства КамАЗ с колёсной формулой 6х4 устанавливаются два ведущих моста – средний и задний. Конструкция мостов аналогична, отличие заключается в установке на среднем мосту межосевого блокируемого дифференциала и отдельных оригинальных деталей, сопрягаемых с ним.

В зависимости от назначения или условий эксплуатации различных модификаций автомобилей их ведущие мосты отличаются друг от друга передаточным отношением главной передачи.

На рисунке 4.8 представлен поперечный разрез заднего и среднего ведущих мостов автомобиля КамАЗ-5320. Каждый мост состоит из балки, картера, главной передачи, дифференциала и полуосей.

Балка состоит из двух штампованных половин, сваренных между собой. Сечение балок в зонах под рессорами – квадратное. В средней части балка расширена и образует так называемое «банджо» для обеспечения возможности установки картера главной передачи. Сверху к ней приварен фланец картера 4, снизу – крышка картера 12. К концам балки ее сечение из прямоугольного и квадратного переходит в кольцевое. К наружной цилиндрической поверхности с каждого конца балки приварены фланцы 2, предназначенные для установки опорных тормозных дисков с колодками.

К торцам балки стыковым швом приварены цапфы 18, предназначенные для установки подшипников 21 и 22 и ступиц колёс.
