Гасящее устройство – амортизатор служит для быстрого гашения вертикальных угловых колебаний рамы или кузова автомобиля. Наибольшее распространение получили телескопические амортизаторы двустороннего действия, которые гасят колебания как при сжатии, так и при растяжении упругого элемента.

Направляющее устройство обеспечивает вертикальные перемещения колёс, а также передачу толкающих и тормозных усилий от колёс к раме или несущему кузову. По типу направляющего устройства подвески делятся на зависимые (рессорные и балансирные) и независимые (пружинные).

Колёса обеспечивают возможность движения автомобиля, а также смягчают толчки, возникающие при движении по неровностям дороги. По назначению колёса делят на ведущие, управляемые, комбинированные (ведущие и управляемые) и поддерживающие.

Автомобильное колесо состоит из пневматической шины, обода и диска. Колёса грузовых автомобилей снабжены дисками с плоским (без углубления) ободом, который делается разборным для облегчения монтажа и демонтажа шин. На ободе монтируют однобортовое съёмное разрезное кольцо, одновременно выполняющее функции замочного кольца.

Диски колёс грузовых автомобилей крепятся к ступице при помощи шпилек и гаек с конусными фасками. На ведущие задние полуоси устанавливают по два колеса. Диски внутренних колёс закреплены на шпильках колпачковыми гайками с внутренней и наружной резьбой, а диски наружных колёс – гайками с конусом. Чтобы предотвратить самоотвёртывание гаек при ускорении и торможении автомобиля, гайки левой стороны имеют левую резьбу, а гайки правой стороны – правую.

Рама автомобиля ЗИЛ-431410 клепаная, из штампованных деталей, состоит из двух лонжеронов переменного швеллерного сечения, соединенных поперечинами. В передней части рамы установлены удлинители рамы и буфер

В отверстии задней поперечины рамы смонтировано тягово-сцепное устройство с резиновым буфером, обеспечивающим двустороннюю амортизацию, и крюком с защёлкой для соединения со сцепной петлёй прицепа.

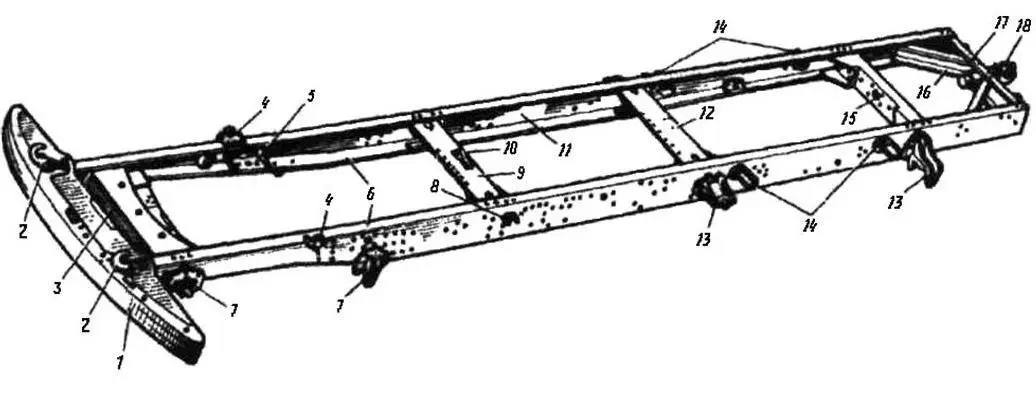

Рисунок 4.1 – Рама автомобиля ЗИЛ-431410

1 – передний буфер; 2 – буксирные крюки; 3 – передняя поперечина; 4 – кронштейн амортизатора; 5 – кронштейн задней опоры двигателя; 6, 11 – лонжероны рамы; 7 – кронштейн передней рессоры; 8 – кронштейн платформы; 9, 12, 15, 17 – поперечины рамы; 10 – кронштейн подвесной опоры; 13 – кронштейн задней рессоры; 14 – опорные кронштейны подрессорника; 16 – раскосы; 18 – тягово-сцепное устройство

Рамы автомобилей КамАЗ-5320 и Урал-4320 несущие, лонжеронного типа, клёпаные.

Рама автомобиля КамАЗ-5320 (рисунок 4.2, а) состоит из двух продольных лонжеронов 7, 13 в семи поперечных балок, образующих жесткую несущую конструкцию. Лонжероны изготовлены из углеродистой стали толщиной 8 мм и имеют переменный профиль с поперечным сечением в виде швеллера. Передние концы лонжеронов скошены для более удобной компоновки подвески. На передних концах лонжеронов крепится буфер.

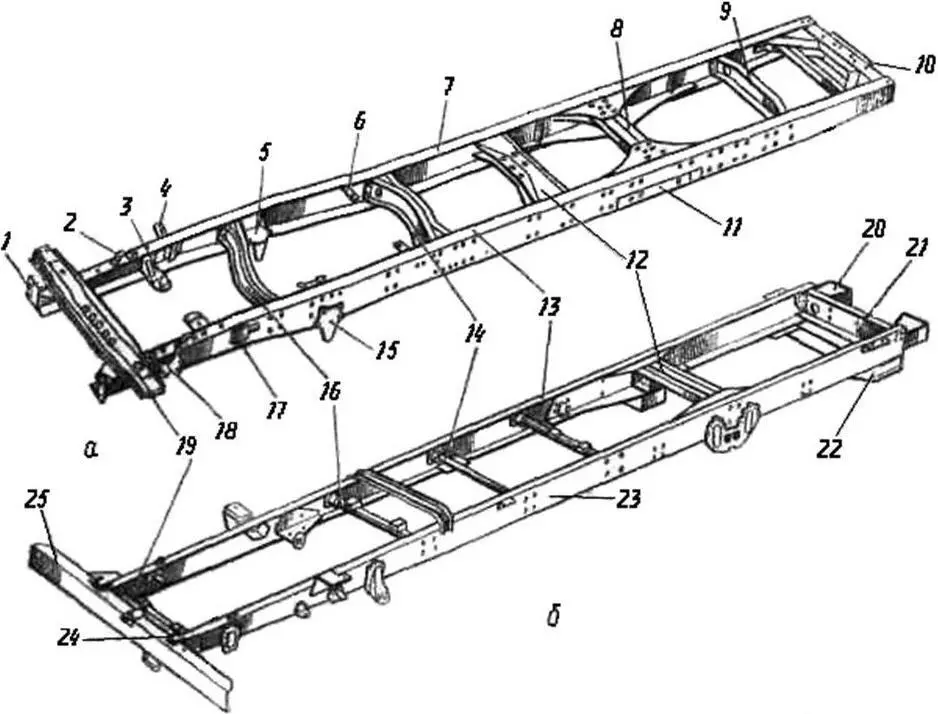

Рисунок 4.2 – Рамы автомобилей

а – КамАЗ – 5320; б – Урал – 4320; 1 – кронштейн крепления переднего буфера; 2 – кронштейн крепления жидкостного радиатора; 3, 5 – кронштейны крепления двигателя; 4, 17 – кронштейны крепления верхнего ушка амортизатора; 6 – кронштейн; 7, 14, 23 – лонжероны рамы; 8, 9, 10, 12, 14, 16, 19, 21 – поперечные балки; 11 – подкладка кронштейна задней подвески; 15 – задний кронштейн передней подвески; 18 – передний кронштейн передней подвески; 20 – задний буфер; 22 – поперечина сцепного устройства; 24 – буксирный крюк; 25 – передний буфер

Форма и положение поперечных балок определяются размещением и креплением механизмов автомобиля. В задней поперечине рамы, усиленной раскосами, установлено тягово-сцепное устройство, предназначенное для буксировки прицепов, автомобилей и снижения возникающих при этом знакопеременных динамических нагрузок.

Рама автомобиля Урал-4320 (рисунок 4.2,б) состоит из двух лонжеронов и шести поперечных балок. Первая 19, вторая 16, третья 14 и четвертая 12 поперечные балки круглого сечения. Передний 25 и задний 20 буфера и шестая поперечная балка 21 съёмные. В места крепления подвески баков установлены усилители лонжеронов. Тягово-сцепное устройство крепится в специальной поперечине. На переднем буфере закреплены болтами буксирные крюки 24.
