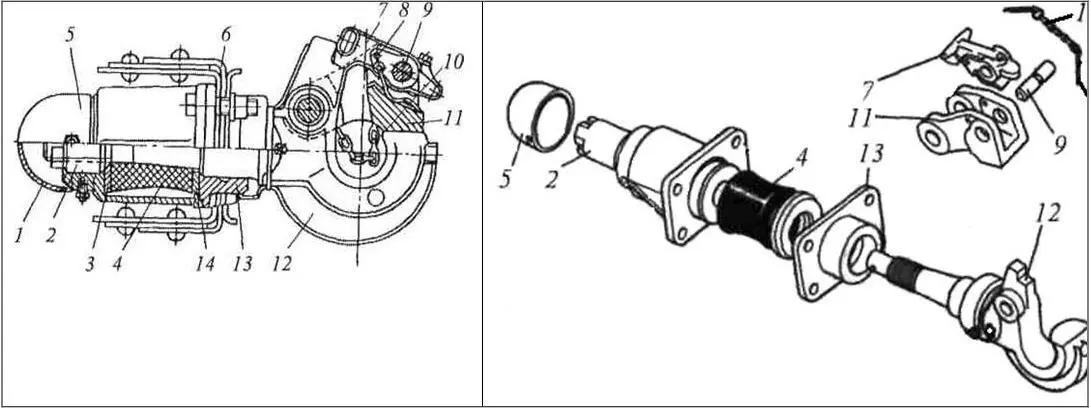

Рисунок 4.3 – Крюковое тягово-сцепное устройство

1 – защитный кожух; 2 – гайка; 3, 14 – опорные шайбы; 4 – упругий элемент; 5 – корпус; 6 – задняя поперечина рамы; 7 – фиксатор защёлки; 8 – шплинт; 9 – ось фиксатора; 10 – цепочка шплинта; 11 – защёлка; 12 – крюк; 13 – крышка корпуса

Резиновый элемент имеет нелинейную характеристику, поэтому его жёсткость при трогании автопоезда невелика, а при движении она возрастает, что отвечает условиям нагрузки.

Основной недостаток тягово-сцепных устройств – быстрое изнашивание зева крюка, что приводит к увеличению зазора в паре крюк – петля и снижению прочности.

Седельно-сцепное устройство, установленное на седельных тягачах, служит для шарнирного соединения тягача с полуприцепом, передачи части нагрузки от полуприцепа на раму тягача и передачи тягового усилия от тягача к полуприцепу, обеспечивает полуавтоматические сцепку и расцепку тягача с полуприцепом.

При износе поверхностей губок сцепного механизма, охватывающих шкворень полуприцепа, нужно заменить губки новыми или восстановить их наплавкой металла с последующей обработкой.

Седельно-сцепное устройство установлено на кронштейнах 26 срезинометаллическими шарнирами 25, которые прикреплены к раме автомобиля болтами. Оси 29 шарниров фиксируются от осевого перемещения стопорными пластинами 4 с болтами. Седло 6 вращается в шарнирах кронштейнов, что допускает продольный наклон седла.

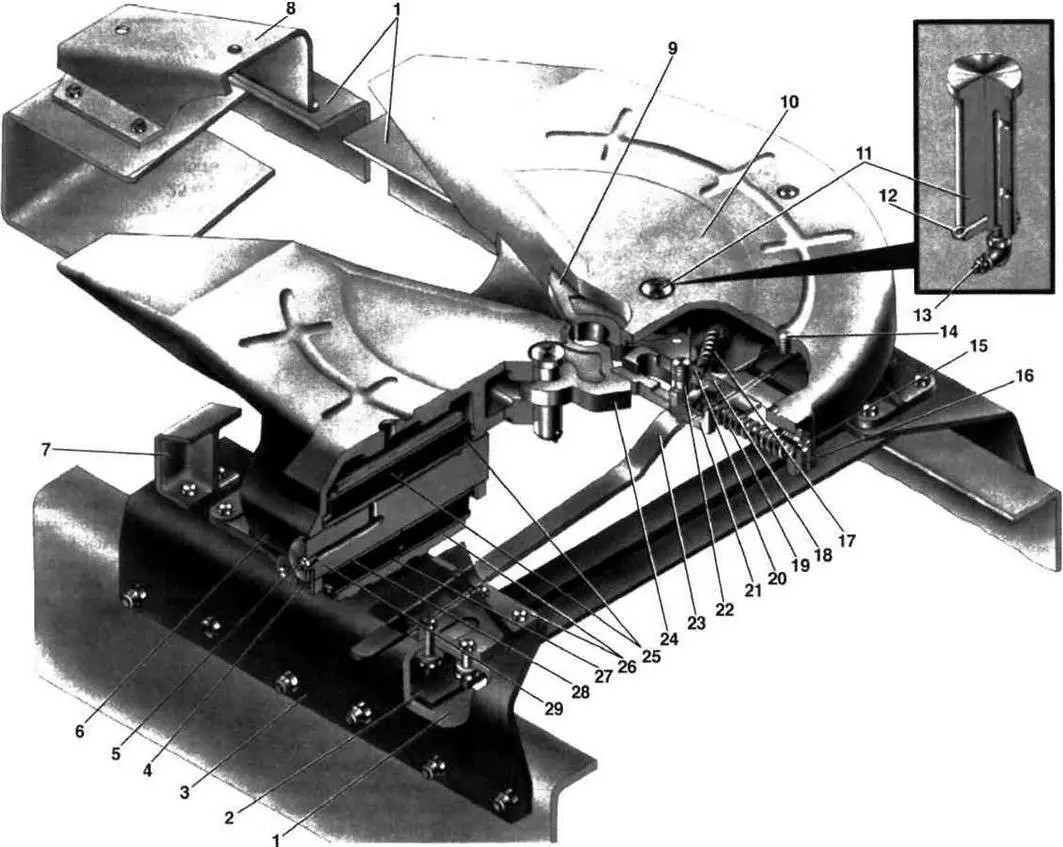

Рисунок 4.4 – Седельно-сцепное устройство

1 – рама автомобиля; 2 – поперечина седельного устройства; 3 – кронштейн седельного устройства; 4 – пластина стопора; 5 – маслёнка; 6 – седло; 7 – опора седельного устройства; 8 – склиз седельного устройства; 9 – левая губка; 10 – опорная поверхность плиты седельного устройства; 11 – палец губки; 12 – шплинт; 13 – маслёнка; 14 – шпилька крепления рукоятки; 15 – ось предохранительной планки; 16 – предохранитель саморасцепки сцепного механизма; 17 – пружина собачки запорного кулака; 18 – ось собачки запорного кулака; 19 – пружина запорного кулака; 20 – защёлка запорного кулака; 21 – запорный кулак; 22 – ось запорного кулака; 23 – рукоятка замка захвата; 24 – правая губка; 25 – шарнир; 26 – кронштейн; 27 – наружная втулка; 28 – внутренняя втулка; 29 – ось шарнира

Резинометаллические шарниры 25 позволяют значительно снизить динамические нагрузки, передаваемые полуприцепом на раму тягача, а также обеспечивают некоторый поперечный наклон седла.

Сцепной механизм, размещенный под опорной плитой седла, состоит из двух сцепных губок 9 и 24, запорного кулака 21 со штоком и пружиной 19, защелки 20 с пружиной 17, рычага 10 управления расцепкой и предохранителя 16 саморасцепки.

Запорный кулак имеет два положения: заднее – губки закрыты, переднее – губки открыты. Шток запорного кулака 21 удерживается от случайного перемещения в переднее положение предохранителем 16 саморасцепки. После предварительного поворота предохранителя саморасцепки кулак отводится в переднее положение рычагом 23 управления расцепкой и фиксируется в этом положении защёлкой 20. При введении сцепного шкворня в зев губок (кулак зафиксирован защёлкой во взведённом положении) они раскрываются, и кулак, освобождённый от фиксации защёлки, перемещается в затылок губок. При дальнейшем перемещении шкворня кулак под действием пружины 19 входит в паз губки. Таким образом обеспечивается их надёжное запирание.

Мостом называют агрегат, связывающий между собой колёса одной оси автомобиля, воспринимающий и передающий усилия, действующие на колёса со стороны дороги через подвеску на раму или кузов автомобиля.

Вертикальные усилия возникают от дорожных неровностей и зависят от массы автомобиля, продольные обусловлены силами тяги и сопротивления движению, поперечные зависят от массы, скорости движения и силы сцепления с опорной поверхностью.

Отличительной особенностью моста является наличие балки, которая служит опорой для подшипниковых узлов колёс.

На большегрузных автомобилях задний мост выполняют обычно ведущим, а передний мост – управляемым или комбинированным (ведущим и управляемым). Вертикальные усилия передаются упругими элементами подвески, а продольные и поперечные – как подвеской, так и специальными штангами. При передаче крутящего момента на ведущем мосту возникает реактивный момент, стремящийся повернуть мост в направлении, противоположном направлению вращения ведущих колёс. При торможении на мосты автомобиля действуют тормозные моменты, имеющие обратное направление. Обычно эти моменты передаются от мостов на раму через рессоры, но при балансирной или пневматической подвесках для их передачи используют рычаги или штанги.
