Задний ведущий мост, как правило, изготовляют в виде пустотелой балки, внутри которой помещают главную передачу, дифференциал и полуоси, а снаружи крепят ступицы колёс. Неразрезные мосты – жёсткие балки, связывающие правые и левые колёса. В автомобилях с независимой подвеской ведущий мост делают разрезным.

Передний мост также можно выполнять неразрезным при зависимой подвеске колёс или разрезным, если подвеска независимая.

У автомобилей повышенной проходимости передний мост выполняют комбинированным, т. е. одновременно ведущим и управляемым. У многоосных автомобилей применяют поддерживающие мосты, которые служат только для передачи вертикальных нагрузок от рамы к колёсам.

Ведущий мост передает силу тяги или тормозные силы от ведущих колёс на раму (кузов) автомобиля.

Балка ведущего моста выполняет одновременно функции картера (внутри балки располагаются главная передача, дифференциал и полуоси ведущих колёс). Балки мостов бывают трёх видов:

– разъёмные;

– цельные (неразъёмные);

– штампосварные (типа «банджо»).

Разъёмная балка (рисунок 4.5, а) состоит из двух половин 2 и 5, соединённых болтами. Кожухи приводных валов 1, так называемые полуосевые рукава, запрессованы в литые средние части балки и дополнительно соединены с ним, как правило, с помощью заклёпок. Средняя часть балки образует картер главной передачи с соответствующими гнездами под подшипники. Обычно эту часть конструкции изготовляют из чугуна или стали. Конструкция разъёмной балки считается устаревшей. Из-за наличия поперечного стыка она имеет не очень высокую жесткость, кроме того, велика вероятность появления течи масла через стык, нагруженный изгибающими моментами; также затруднительны и трудоёмки операции регулировки. При необходимости ремонта механизмов мост с автомобиля демонтируют.

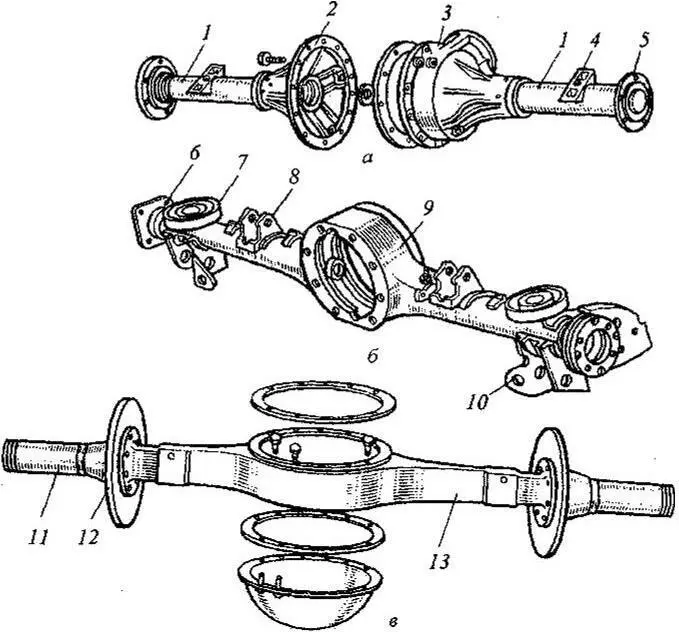

Рисунок 4.5 – Балки ведущих мостов

а – разъёмная; б – штампосварная; в – неразъёмная; 1 – кожух приводного вала; 2, 3 – части разъёмного картера главной передачи; 4 – опорная площадка; 5, 6, 12 – фланцы; 7 – опорная чашка; 8, 10 – кронштейны; 9, 13 – балки; 11 – труба

Цельная балка (неразъёмная) имеет среднюю часть, которая выполнена в виде одной детали 13 (рисунок 4.5, в ). Полуосевые рукава представляют собой стальные трубы, которые запрессованы в среднюю литую часть балки. Детали механизмов при сборке устанавливаются через съёмную заднюю крышку, при снятии которой можно производить осмотр деталей без демонтажа. Однако проводить монтажно-демонтажные и регулировочные работы, где требуется специальный инструмент, без снятия моста с автомобиля затруднительно.

Главная передача в штампосварной балке монтируется в картере, связанном с балкой 9 (рисунок 4.5, б) через фланцевое соединение 6, и в сборе устанавливается в балку и демонтируется из неё. Плоскость разъёма балки и картера главной передачи может быть вертикальной или горизонтальной.

Балка типа «банджо» (рисунок 4.6) может быть изготовлена штамповкой из стали, литьём из чугуна или может быть сварной. Центральная её часть состоит из двух штампованных половинок (в грузовом автомобиле), между которыми ввариваются вкладки. Приваренное спереди усилительное кольцо имеет ряд выштамповок для обеспечения монтажных зазоров при сборке моста и резьбовые отверстия для болтов крепления картера главной передачи. К верхней части балки привариваются стальные подушки под рессоры. К средней части балки с двух сторон встык привариваются цапфы с напрессованными на них стальными фланцами, к которым крепятся опорные щиты тормозных механизмов. Ближе к наружным частям балки на цапфы напрессовываются кольца под уплотнительную манжету ступицы колеса, имеются шлифованные шейки под подшипники ступицы колеса и резьба крепления колёс.

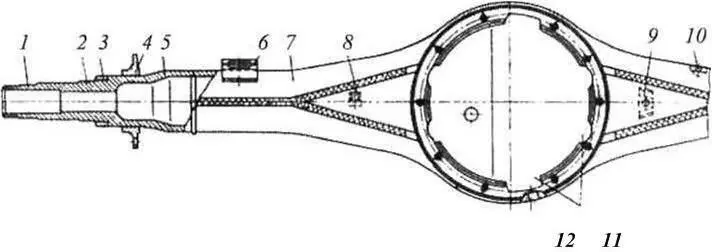

Рисунок 4.6 – Балка заднего ведущего моста грузового автомобиля (типа «банджо»)

1 и 2 – шейки под подшипники ступиц; 3 – втулки уплотнительной манжеты; 4 – фланец; 5 – цапфа; 6 – рессорная подушка; 7 – картер; 8 – скоба; 9 – кронштейн тройника; 10 – отверстие для сапуна; 11 – выемки; 12 – отверстие для слива масла; 13 – крышка картера

Конструкции ведущих мостов различаются и зависят от особенностей трансмиссии автомобиля, которые определяются конструкцией главных передач (центральная или разнесённая) и схемой привода ведущих мостов. Если схемой трансмиссии предусмотрена последовательная передача крутящего момента к заднему ведущему мосту через средний, то средний мост выполняется проходным. При этом бездифференциальная связь среднего и заднего мостов допустима только для автомобилей повышенной проходимости. Для автомобилей имеющих колёсную формулу 6x4, применение межосевого дифференциала, не допускающего возникновения циркуляции мощности, является обязательным. Наиболее рациональным с точки зрения компоновки местом установки межосевого дифференциала является средний мост. Межосевой дифференциал делают блокируемым.
