В летний период для отдыха туристов и пассажиров работают кемпинги – временные базы из сборных домиков или палаток.

Для обслуживания подвижного состава строят: автозаправочные станции, станции технического обслуживания, площадки для осмотра автомобилей, моечные пункты.

Автозаправочные станции (АЗС) предназначены для заправки автомобилей топливом, смазочными материалами и некоторыми предметами ухода за автомобилями. На АЗС находится площадка с эстакадой для осмотра транспортных средств, мелкого ремонта самим водителем, слива отработанного масла. Площадка с эстакадой для осмотра автомобилей может находиться в зоне стоянки автомобилей на площадке отдыха.

Станция технического обслуживания (СТО) выполняет обслуживание и текущий ремонт автомобилей.

Все эти сооружения предназначены для поддержания нормальных условий эксплуатации дороги.

Для службы управления контроля на дорогах строят здания постов ГИБДД и контрольные пункты ГИБДД.

Поперечным профилем дороги называется изображение в уменьшенном масштабе сечения дороги вертикальной плоскостью, проведенной перпендикулярно к оси автомобильной дороги (рисунок 6). Важными составными частями поперечного профиля являются конструкция земляного полотна совместно с системой водоотвода и дорожная одежда. Земляное полотно служит основанием для дорожной одежды. Оно должно быть прочным, устойчивым, выдерживать нагрузки от подвижного состава, противодействовать природным факторам, обеспечивать безопасность движения.

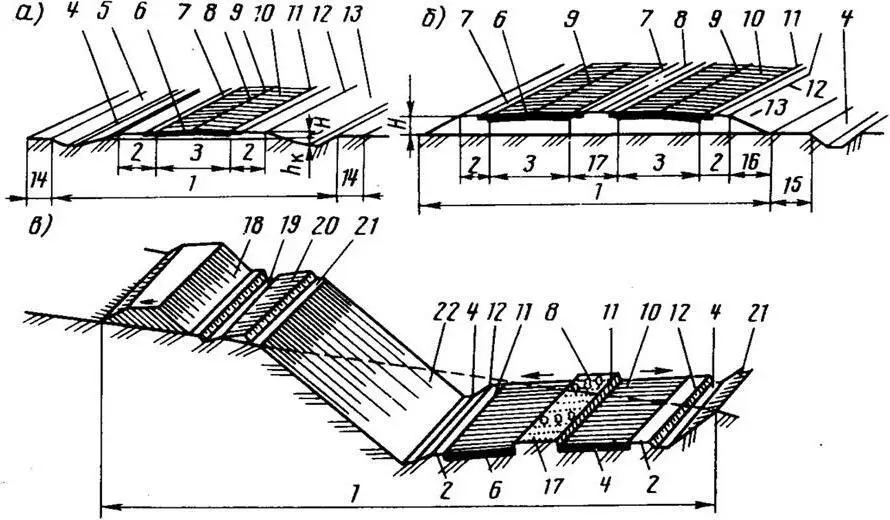

Рисунок 6 – Элементы поперечного профиля автомобильной дороги в насыпи и выемке:

а – насыпь с одной проезжей частью; б – насыпь с двумя проезжими частями и разделительной полосой; в – выемка на косогоре.

1 – земляное полотно; 2 – обочина; 3 – проезжая часть; 4 – боковая канава; 5 – внешний откос канавы; 6 – дорожная одежда; 7 – краевая полоса; 8 – ось автомобильной дороги; 9 – ось проезжей части; 10 – полоса движения; 11 – кромка проезжей части; 12 – бровка земляного полотна; 13 – откос насыпи; 14 – обрез; 15 – берма; 16 – подошва откоса; 17 – разделительная полоса; 18 – кавальер; 19 – нагорная канава; 20 – банкет; 21 – бровка откоса выемки; 22 – внешний откос выемки; H – высота насыпи; hk – глубина боковой канавы

Верхняя часть земляного полотна на участках проезжей части и обочин должна иметь поперечный уклон для быстрого сброса воды. Поперечный профиль дороги может быть двухскатным – с уклонами, симметрично нисходящими от оси дороги к бровкам земляного полотна, и односкатным – с уклоном, нисходящим от одной бровки земляного полотна к другой.

Все размеры элементов поперечного профиля привязаны к оси дороги. Ось автомобильной дороги – условная линия, проходящая по середине проезжей части или разделительной полосе (для автомобильных дорог I категории).

Проезжая часть – основной элемент дороги, по которой непосредственно происходит движение транспортных средств.

В зависимости от интенсивности движения проезжая часть может быть одно-, двух-, трех- и многополосной. Ширина проезжей части измеряется между кромками покрытия. Она зависит от категории дороги и числа полос движения и устанавливается согласно СНиП 2.05.02-85 «Автомобильные дороги».

Кромка проезжей части представляет собой продольную линию, отделяющую проезжую часть от обочины. Продольная полоса проезжей части, по которой происходит движение транспортных средств в один ряд, представляет собой полосу движения. Ширина полосы движения устанавливается по СНиП и составляет от 3,00 до 3,75 м.

Вдоль проезжей части на обочинах и разделительных полосах устраивают краевые полосы, повышающие прочность края дорожной одежды и улучшающие безопасность движения. Ширина краевой полосы от 0,50 до 0,75 м.

Для разделения двух смежных проезжих частей дороги или двух противоположных направлений движения устраивают разделительную полосу.

Обочина – боковая полоса земляного полотна с каждой стороны между его бровкой и кромкой проезжей части. Обочина предназначена для предохранения краев дорожной одежды от разрушения, вынужденной остановки автомобиля в случае неисправности, размещения остановочных полос, барьерных ограждений, средств сигнализации. Обочины могут быть устроены без специальной обработки или укреплены местными материалами (щебнем, гравием, шлаком). Ширина обочины составляет от 1,75 до 3,75 м.
