Анатолий Бажанов: Инженерное обустройство территории. Часть II

В процессе выполнения проектов на строительство автомобильной дороги необходимо: правильно сочетать дорогу с окружающей местностью; охранять лесные массивы и пути передвижения диких животных; не занимать ценные земли под дорожные сооружения; предусматривать восстановление земель, занятых во временное пользование; соблюдать санитарные нормы в районах культурно-массового отдыха; снимать и сохранять растительный слой плодородного грунта на участках строительства дороги; предусматривать снегозащитные и декоративные озеленения; организовывать сбор воды с проезжей части и очистку в пределах водоохранных зон; при обходе населенных пунктов предусматривать мероприятия по ликвидации транспортного шума, вибрации, загрязнения воздуха и воды.

Современные автомобильные дороги представляют собой сложный комплекс инженерных сооружений, который должен обеспечивать работу автомобильной дороги круглый год, особенно весной и осенью, движение автомобилей в любое время суток с высокими скоростями и расчетными нагрузками.

Автомобильная дорога состоит из основных элементов: земляного полотна, дорожной одежды, искусственных сооружений и обстановки дороги.

Земляное полотно – дорожное сооружение, служащее основанием для размещения слоев дорожной одежды и других элементов дороги. В зависимости от рельефа местности земляное полотно проектируют в виде насыпи – искусственно отсыпанного из грунта земляного массива выше поверхности земли, имеющего форму трапеции (рисунок 1, а), и в виде выемки – земляного сооружения ниже поверхности земли, имеющего заданную форму и очертание (рисунок 1, б ). На косогорных участках местности земляное полотно проектируют в виде полунасыпи-полувыемки путем срезки уступом части естественного грунта с использованием его в полунасыпь.

Независимо от погодных условий и времени года земляное полотно должно сохранять свою геометрическую форму.

Земляное полотно состоит: из верхней части земляного полотна (рабочего слоя); тела насыпи (с откосными частями); откосных частей выемки и основания выемки; устройства для понижения или отвода грунтовых вод (дренажа); поддерживающих и защитных геотехнических устройств и конструкций, предназначенных для защиты земляного полотна от опасных геологических процессов (селей, лавин, оползней, эрозий).

Верхняя часть земляного полотна (рабочий слой) представляет собой часть полотна, ее располагают на участке от низа дорожной одежды на 2/3 глубины промерзания, но не менее 1,5 м от поверхности покрытия проезжей части. Рабочий слой проектируют вместе с конструкцией дорожной одежды.

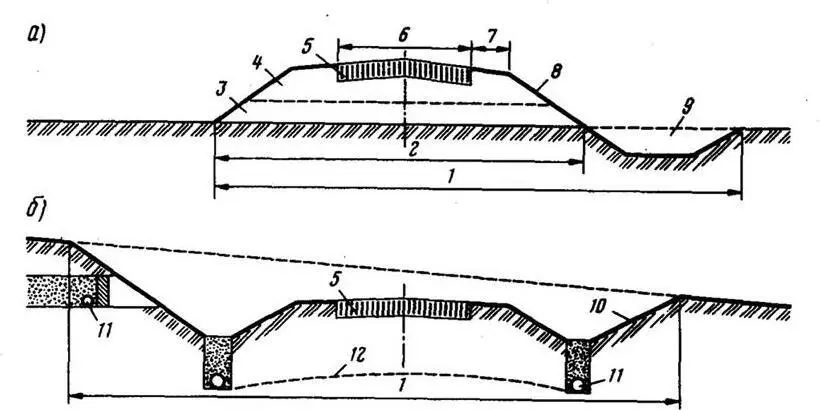

Рисунок 1 – Основные элементы дороги:

а – в насыпи; б – в выемке.

1– земляное полотно; 2 – основание насыпи; 3 – тело насыпи; 4 – верхняя часть земляного полотна (рабочий слой); 5 – дорожная одежда; 6 – проезжая часть; 7 – обочина; 8 – откосная часть насыпи; 9 – боковая водоотводная канава; 10 – откосная часть выемки; 11 – дренаж; 12 – уровень грунтовой воды

Тело насыпи земляного полотна располагают ниже рабочего слоя и чаще отсыпают на участках высоких насыпей, применяя местный или привозной грунт.

Основание насыпи – естественный грунт с ненарушенной структурой, на котором сооружают земляное полотно, или массив грунта ниже насыпного слоя; основание выемки – массив грунта ниже границы рабочего слоя.

Откосные части насыпи или выемки представляют собой боковые наклонные поверхности, которые ограничивают искусственно отсыпанное земляное сооружение.

К земляному полотну относятся связанные с ним водоотводные сооружения, необходимые для отвода поверхностных вод, канавы, боковые резервы, быстротоки, испарительные бассейны. Грунтовые воды оказывают влияние на прочность и устойчивость земляного полотна. Поэтому необходимо понижать или перехватывать воду при помощи проектирования дренажа.

Дорожная одежда – многослойная конструкция, воспринимающая нагрузку от транспортных средств и передающая ее на грунтовое основание. Дорожная одежда состоит из верхнего слоя (покрытия), нижнего слоя (основания) и дополнительных слоев.

На дорожные сооружения постоянно воздействуют природные условия данной местности. Изменение влажности воздуха, суточные колебания температуры, господствующее направление ветра, высота снегового покрова и многое другое значительно влияют на выбор отметок земляного полотна и конструкции дорожной одежды. Срок службы дорожной одежды зависит от прочности материалов конструкции.
