При строительстве автомобильной дороги на местности приходится преодолевать различные препятствия: ручьи, реки, овраги, канавы, суходолы, ущелья, горные хребты, существующие автомобильные и железные дороги.

Для обеспечения непрерывного и безопасного движения автомобилей предусматривают искусственные сооружения: трубы, мосты, путепроводы, тоннели, эстакады, виадуки, специальные сооружения на горных дорогах (рисунок 2).

Наиболее распространенными видами искусственных сооружений на дорогах являются трубы и мосты.

Трубы укладывают в тело земляного полотна на суходолах или при пересечении небольших ручьев (насыпь над трубами сохраняется). Они предназначены для пропуска небольших объемов воды под дорогой. Трубы применяют также под съездами и переездами. В некоторых случаях трубы (прямоугольного сечения) служат для пропуска под основной дорогой небольших местных дорог, а также в качестве скотопрогонов в сельской местности.

Мост соединяет участки дороги, находящиеся по обе стороны реки, и служит для перехода водной преграды, ущелий, суходолов. Мост прерывает земляное полотно дороги, и движение автомобилей осуществляется по конструкции моста, состоящей из пролетных строений и опор.

Тоннели применяют для прокладки автомобильной дороги сквозь толщу горного массива или под водным препятствием.

В горной местности тоннели проектируют через горные хребты или вдоль крутых косогоров, в районе оползней, осыпей, обвалов, крутых горных выступов. Подводные тоннели прокладывают вместо мостов.

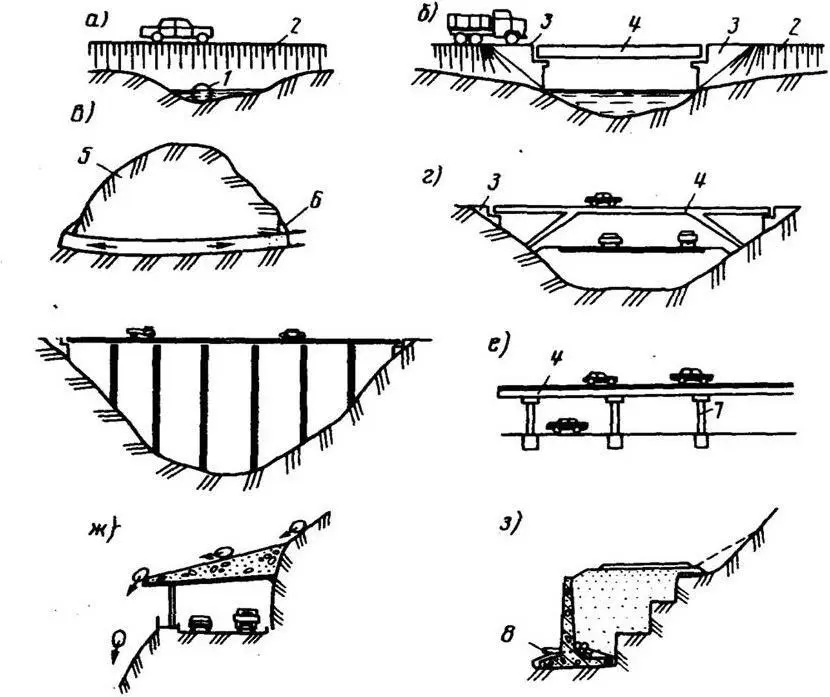

Рисунок 2 – Основные виды искусственных сооружений:

а – труба; б – мост; в – тоннель; г – путепровод; д – виадук; е – эстакада; ж – галерея; з – подпорная стена.

1 – круглая труба; 2 – насыпь дороги; 3 – устой моста; 4 – пролетное строение моста; 5 – горный массив; 6 – портал; 7 – промежуточная опора; 8 – сборная железобетонная стенка

Путепровод служит для пропуска автомобилей через другую автомобильную или железную дорогу, по конструкции является разновидностью моста.

Виадук представляет собой мост большой высоты, расположенный над глубоким ущельем, лощиной или оврагом. Виадуки через узкие ущелья проектируют однопролетными из-за дорогостоящих промежуточных опор.

Эстакаду возводят вместо высокой насыпи или для пропуска дороги на большой длине при сложных пересечениях автомобильных дорог.

Галереи устраивают на горных дорогах для защиты от снежных лавин и камнепадов, чаще всего располагают на крутых косогорах, в местах уже известных снежных и каменных обвалов. Стены галереи должны быть прочными, верхний свод должен иметь наклонную поверхность в сторону косогора. Это необходимо для беспрепятственного схода снега, льда, камней через перекрытие галереи.

Подпорные стены поддерживают дорогу на крутых склонах в горной местности. Их устраивают вместо откосов земляного полотна на крутых косогорах, в оползневых районах, на берегах горных рек, в районах осыпей. Подпорные стены строят из железобетона, бетона и в виде каменной кладки.

К обустройству дорог относятся технические средства организации дорожного движения (ограждения, знаки, разметка, направляющие устройства, сети освещения, светофоры, системы автоматизированного управления движением), озеленение, малые архитектурные формы.

Дорожные ограждения подразделяются на две группы:

– ограждения барьерного и парапетного типов;

– конструкции перильного типа, сетки.

Барьерное ограждение состоит из стоек и горизонтального бруса или профильной стальной ленты (рисунок 3, а–е).

Парапетное ограждение представляет собой железобетонную стенку (рисунок 3, ж–и).

Данные виды ограждений предназначены для предотвращения съезда транспортных средств с земляного полотна, проезжей части мостов, путепроводов, эстакад. Высота ограждений 0,75– 0,80 м, их устанавливают на обочине вдоль проезжей части.

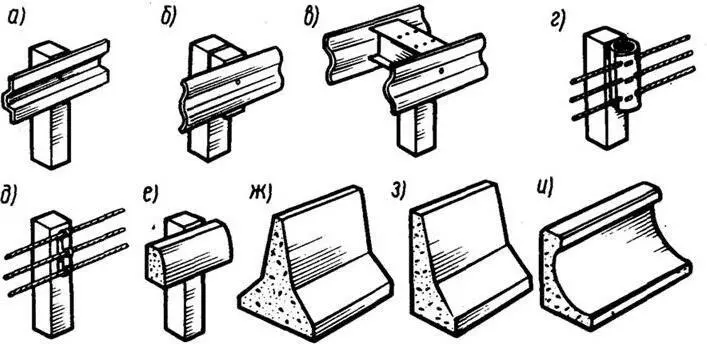

Рисунок 3 – Конструкция ограждений на автомобильных д орогах:

а, б, в – из стальных профилированных планок; г, д – из тросов (в снегозаносимых районах); е – из железобетонных балок; ж, з, и – парапетного типа
