Механизм переключения передач смонтирован в крышке картера коробки передач. Передвижные шестерни перемещаются вдоль вторичного вала вилками 6 (рисунок 3.17, а), которые свободно входят в их кольцевые выточки. Вилки закреплены на ползунах 2 и перемещаются вместе с ними. Ползуны передвигаются нижним концом рычага 3 переключения передач. Рычаг установлен средней частью на шаровой опоре в крышке картера коробки передач.

Чтобы предотвратить включение заднего хода при движении вперед, в корпусе 10 рычага переключения (рисунок 3.17, б) установлен предохранитель 7, который состоит из плунжера с пружиной. Включение заднего хода возможно только при значительном усилии, приложенном к рычагу переключения передач.

Предохранитель установлен в промежуточном рычаге 11 включения первой передачи и заднего хода. Наличие промежуточного рычага уменьшает ход рычага переключения передач. Поэтому ход рычага для включения всех передач одинаковый.

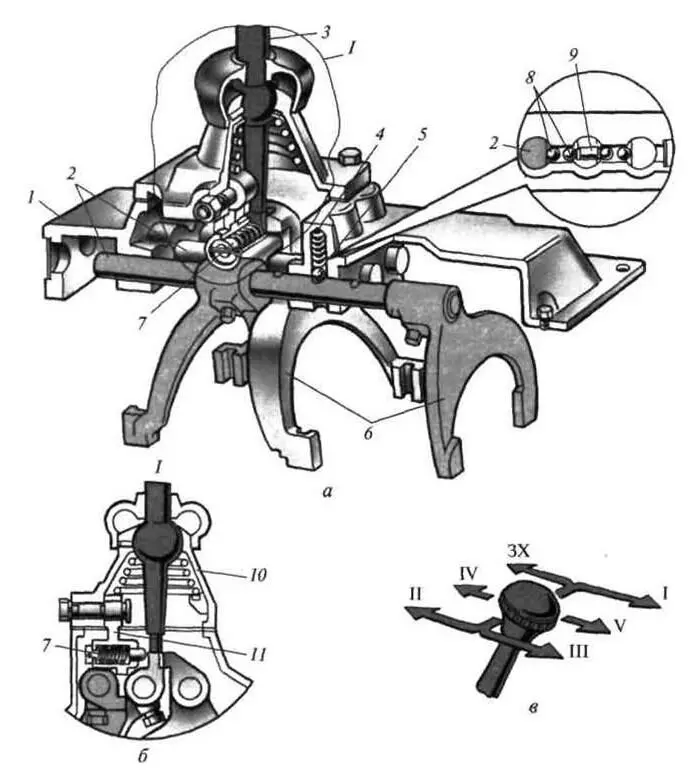

а – устройство; б – предохранитель включения заднего хода; в – схема переключения рычага передач; 1 – крышка; 2 – ползуны; 3 – рычаг переключения передач; 4 – пружина фиксатора; 5 – шарик фиксатора передачи; 6 – вилки; 7 – предохранитель включения заднего хода; 8 – шарики замка; 9 – штифт замка; 10 – корпус рычага; 11 – промежуточный рычаг включения первой передачи и заднего хода; I – V – передачи; ЗХ – задний ход

Рисунок 3.17 – Механизм переключения передач автомобилей ЗИЛ

Замковое устройство механизма переключения передач предотвращает одновременное включение двух передач. Два его шарика 8 (рисунок 3.17, а) размещены в сверлении крышки между ползунами 2 и штифтом 9. На ползунах имеются выемки, которые располагаются против шариков при нейтральном положении рычага переключения передач.

При перемещении среднего ползуна два других оказываются запертыми шариками. В случае перемещения крайнего ползуна шарик выходит из его углубления, перемещает соседний шарик, который входит в углубление среднего ползуна, перемещает штифт 9, который давит на вторые шарики и одновременно запирает средний и другой крайний ползуны.

Для фиксации включенной передачи служит фиксатор, состоящий из шарика 5 и пружины 4. При включенной передаче шарик под действием пружины входит в углубление ползуна 2 и препятствует его произвольному перемещению от вибрации автомобиля.

На автомобилях КамАЗ предназначенных для постоянной работы в составе автопоезда установлена механическая десятиступенчатая коробка передач, которая объединяет трёхвальную трёхходовую пятиступенчатую основную коробку передач и передний двухвальный редуктор-делитель. На модификациях, предназначенных для работы без прицепа, может быть установлена только пятиступенчатая коробка передач.

Общее устройство коробки передач с делителем показано на рисунке 3.18.

В коробке применены косозубые шестерни постоянного зацепления, кроме первой передачи и передачи заднего хода. Основная коробка снабжена двумя синхронизаторами инерционного типа для включения пятой, четвертой, третьей и второй передач. Первая передача и задний ход включаются зубчатой муфтой. Переключение в делителе передач осуществляется синхронизатором инерционного типа.

Картер 20 основной коробки передач крепится к картеру 3, являющемуся общим для сцепления и редуктора-делителя передач. В картере 20 на подшипниках установлены первичный 4, вторичный 18 и промежуточный 26 валы. Первичный и вторичный валы фиксируются от смещения в осевом направлении при помощи шарикоподшипников 7 и 16, а промежуточный вал – при помощи двойного сферического роликоподшипника 19. Блок шестерен заднего хода 22 установлен на оси на двух роликоподшипниках. Шестерня 8 первичного вала выполнена заодно с валом. На промежуточном валу шестерни заднего хода 23, первой 21 и второй 25 передач выполнен заодно с валом, а остальные укреплены на валу при помощи шпонок и распорного кольца. Большая шестерня 27 привода промежуточного вала находится в постоянном зацеплении с шестерней первичного вала, образуя первую ступень понижения передач основной коробки. Все шестерни вторичного вала установлены на специальных роликоподшипниках. Между шестерней первичного вала и шестерней 10 четвертой передачи вторичного вала установлен инерционный синхронизатор 9 включения пятой и четвертой передач, а между шестернями 11 третьей и 13 второй передач вторичного вала установлен инерционный синхронизатор 12 включения этих передач. Включение первой передачи и заднего хода осуществляется зубчатой муфтой 15.
