Владимир Сологуб - Автопрактикум. Часть 2. Трансмиссия большегрузных автомобилей

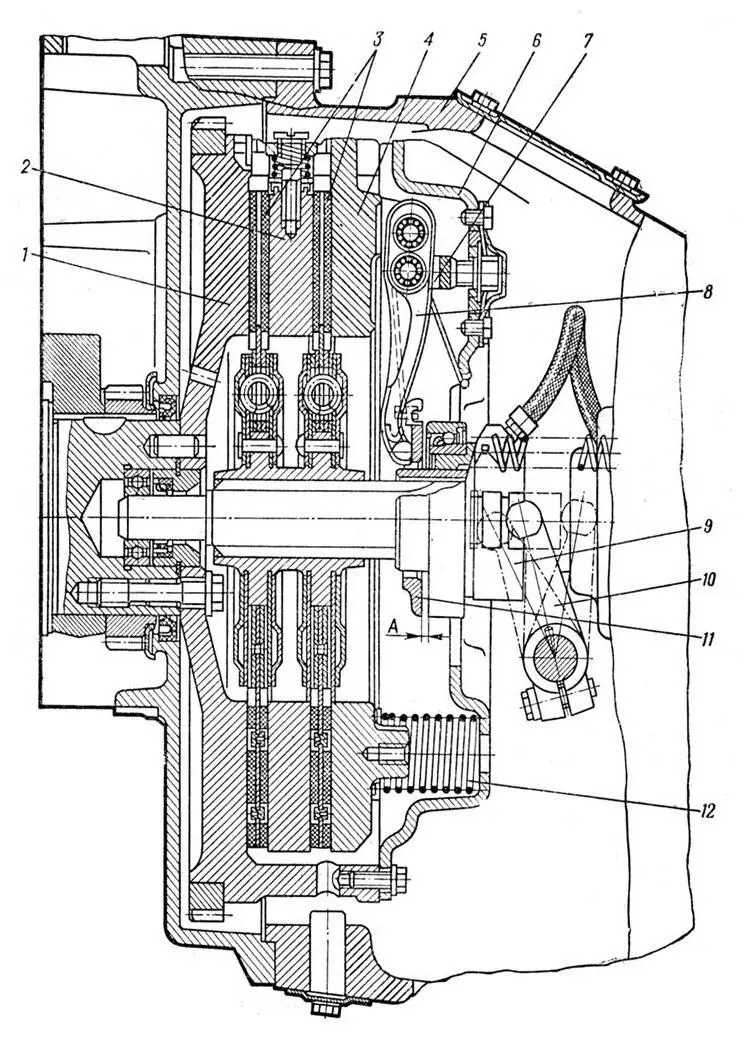

1 – маховик; 2 – средний ведущий диск; 3 – ведомый диск; 4 – нажимной диск; 5 – картер; 6 – кожух; 7 – опорная вилка; 8 – рычаг выключения; 9 – муфта выключения с подшипником; 10 – вилка выключения; 11 – упорное кольцо рычагов выключения; 12 – нажимная пружина; А – зазор между упорным кольцом рычагов выключения и подшипником муфты выключения

Рисунок 3.6 – Сцепление автомобилей КамАЗ

При включенном сцеплении крутящий момент передается от маховика через шиповое соединение на средний ведущий и нажимной диски, затем на фрикционные накладки; ведомых дисков и через гасители крутильных колебаний на их ступицы, которые установлены на первичном валу делителя передач. Когда сцепление включено, упорное кольцо рычагов выключения 11 отходит от подшипника муфты выключения 9 так, что образуется зазор А = 3,2…4,0 мм, обеспечивающий полноту включения сцепления.

При выключении сцепления муфта выключения с подшипником 9 через упорное кольцо 11 воздействует на внутренние концы рычагов выключения 8, которые поворачиваются на игольчатых подшипниках опорных вилок 7. Наружные концы рычагов выключения при этом отводят нажимной диск 4 от заднего ведомого диска 3. Средний ведущий диск 2 с помощью рычажного автоматического механизма, смонтированного на диске, самоустанавливается в среднее положение между торцами нажимного диска 4 и маховика 1, освобождая передний ведомый диск 3. Таким образом, между ведущими и ведомыми дисками сцепления при полном его выключении имеются зазоры, которые обеспечивают разъединение ведущих и ведомых частей и «чистоту» выключения сцепления.

На автомобилях Урал, КрАЗ и некоторых модификациях МАЗ с двигателями ЯМЗ-238 устанавливается двухдисковое сцепление, имеющее аналогичную конструкцию.

Кожух сцепления (рисунок 3.7) соединён с маховиком двумя установочными штифтами и шестнадцатью болтами с пружинными шайбами. Кожух изготовлен из листовой стали, усилен отбортовкой и ребром жёсткости. К внутренней стороне кожуха приварены контактной сваркой направляющие стаканы 25 для нажимных пружин. К кожуху крепятся нажимной диск 34, четыре рычага выключения 7 и двадцать восемь нажимных пружин 31.

Нажимной диск отлит из серого чугуна. На внешнем торце имеются четыре шипа, которыми диск центрируется в пазах маховика. Рабочая поверхность нажимного диска шлифована. На другой стороне диска отлиты бобышки для установки нажимных пружин и кронштейны для установки рычагов выключения. Нажимной диск статически балансирован. Балансировку производят путем высверливания металла из бобышек для нажимных пружин.

Между кожухом и нажимным диском расположены нажимные пружины 31, сцентрированные бобышками диска и направляющими стаканами. Для предохранения пружин от чрезмерного нагревания при пробуксовке сцепления, со стороны нажимного диска под пружины установлены теплоизолирующие шайбы 24 из прессованного асбестового картона толщиной 3 мм.

1 – отжимная пружина; 2 – контргайка; 3 – регулировочный винт; 4 – рычаг выключения; 5 – вилка рычага выключения; 6 – регулировочная гайка; 7 – стопорная шайба; 8 – опорная пластина; 9 – болт крепления опорной пластины; 10 – петля пружины рычага выключения; 11 – муфта выключения сцепления; 12 – шланг подачи смазки: 13 – вилка выключения сцепления; 14 – упорное кольцо; 15 – вал вилки выключения; 16 – рычаг вала вилки; 17 – палец; 18 – крышка люка картера сцепления; 19 – кожух сцепления; 20 – нажимная пружина; 21 – термоизолирующая шайба пружины; 22 – нажимной диск; 23 – крышка люка картера маховика; 24 – маховик; 25 – ведомые диски; 26 – средний ведущий диск

Рисунок 3.7 – Сцепление ЯМЗ – 238

Нажимные пружины изготовлены из стальной легированной проволоки и после навивки подвергаются дробеструйной обработке для повышения усталостной прочности. Усилие пружин обеспечивает создание необходимой силы трения для передачи крутящего момента от маховика через кожух 32 и нажимной диск 34 к ведомым дискам 37 сцепления.

Для выключения сцепления служат четыре рычага выключения 7. Каждый рычаг при помощи оси и игольчатого подшипника соединён с кронштейнами нажимного диска. Рычаги шарнирно связаны с кожухом четырьмя вилками 11 со сферическими регулировочными гайками 14, которые от проворачивания фиксируются стопорными шайбами, расположенными между гайками и опорными пластинами 13. Каждая пластина прикреплена к кожуху двумя болтами. Опорные концы рычагов выключения 7 входят в пазы упорного кольца 21 и прижаты к нему фасонными пружинами 15, изготовленными из стали.
