Владимир Сологуб - Автопрактикум. Часть 2. Трансмиссия большегрузных автомобилей

В зависимости от числа передач (ступеней) переднего хода на большегрузных автомобилях применяют пяти и десятиступенчатые коробки передач.

Пятиступенчатая коробка передач устанавливается на автомобилях ЗИЛ, Урал, МАЗ, КамАЗ, КрАЗ работающих без прицепа. На седельных тягачах, автомобилях, работающих с прицепами и автобусах, выполняющих междугородние перевозки устанавливаются коробки передач с делителем или демультипликатором.

На грузовых автомобилях ЗИЛ устанавливают трехходовые коробки передач с пятью передачами вперед и одной назад.

Коробка передач (рисунок 3.15, а) включает в себя картер 24, крышку 4 с рычагом 5 и механизмом переключения передач, ведущий вал 1, ведомый вал 14, расположенный на одной оси с ведущим валом, синхронизаторы 9 и 33, промежуточный вал 22 и блок 26 зубчатых колес заднего хода (рисунок 3.15, б), установленный на оси 25. С обеих сторон в картере имеются люки с фланцами для крепления коробок отбора мощности, а также пробки 27, и 17 (рисунок 3.15, а), первая из которых служит для заливки и контроля уровня масла, а вторая для его слива.

Ведущий вал 1, изготовленный за одно целое с шестерней 2 установлен на двух шарикоподшипниках. Передний шарикоподшипник 35 расположен в гнезде фланца коленчатого вала, а задний – в передней стенке картера 24.

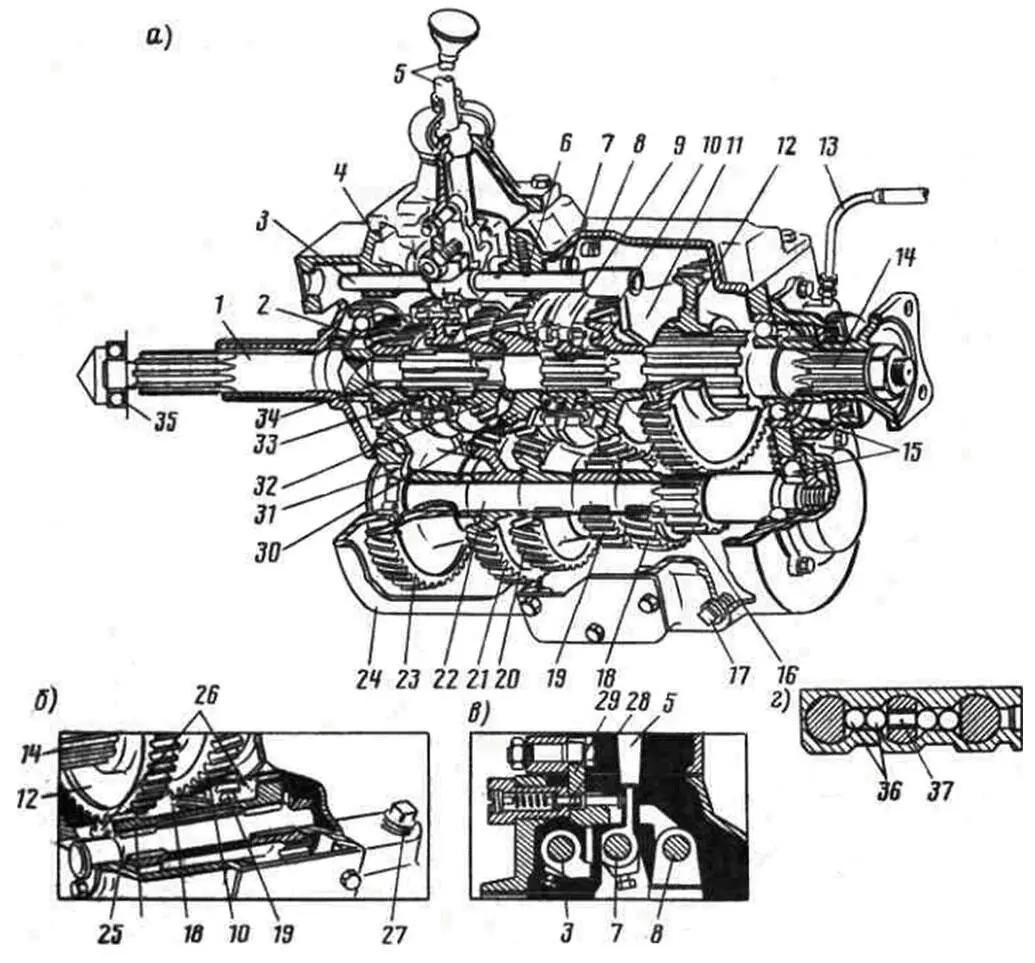

а – общий вид; б – включение заднего хода; в – механизм переключения передач; г – блокирующее устройство

Рисунок 3.15 – Коробка передач автомобилей ЗИЛ

Ведомый вал 14 передним концом опирается на роликовый подшипник 34, расположенный в выточке ведущего вала, а задним – на шарикоподшипник 15, закрепленный в картере крышкой, внутри которой установлен маслоотражатель. На шлицах этого вала установлено зубчатое колесо 12 первой передачи и передачи заднего хода, которое перемещается посредством вилки 11.

Промежуточный вал 22 передним концом опирается на роликовый подшипник 31, расположенный в передней стенке картера 24, а задним – на шарикоподшипник 15. Шестерня 16 изготовлена за одно целое с промежуточным валом, а шестерни 18, 19 и 20 и зубчатые колеса 21 и 23 установлены на нем на шпонках.

Шестерня 2 и зубчатое колесо 23, шестерня 32 и зубчатое колесо 21 четвертой передачи, зубчатое колесо 30 и шестерня 20 третьей передачи, зубчатое колесо 10 и шестерня 18 второй передачи находятся в постоянном зацеплении.

Шестерни 32, зубчатые колеса 30 и 10 свободно вращаются на ведомом валу. Они имеют выступающие конические поверхности (конусы) и внутренние зубчатые венцы для соединения с синхронизаторами 9 и 33.

Синхронизаторы служат для безударного включения зубчатых колес в коробке передач. Синхронизатор 9 инерционного типа включает вторую и третью передачи, синхронизатор 33 – четвертую и пятую передачи. Оба синхронизатора по устройству одинаковы, отличаются только размерами.

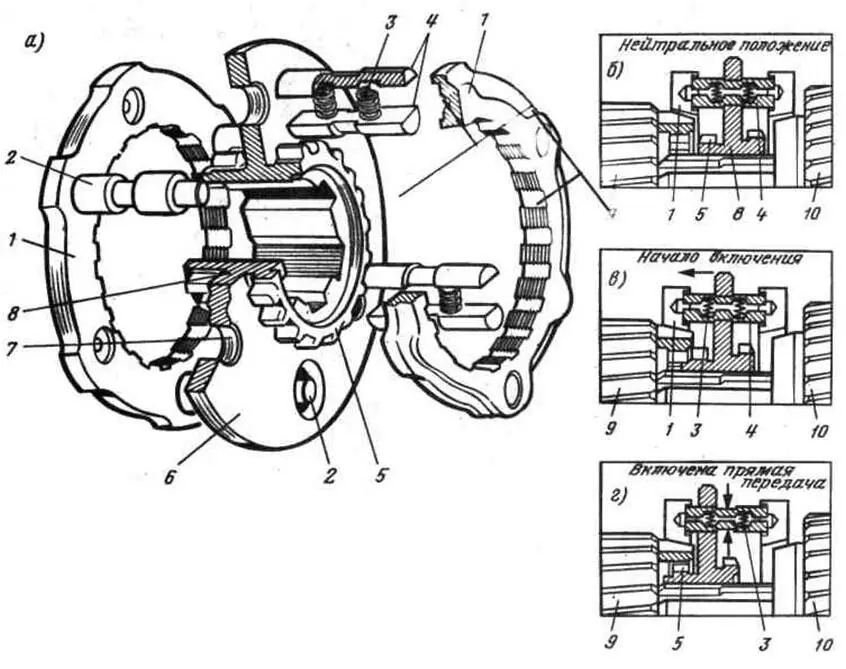

Рисунок 3.16 – Синхронизатор коробки передач автомобилей ЗИЛ и схемы его включения

Синхронизатор (рисунок 3.16, а) представляет собой передвижную муфту 8 с рубчатыми венцами 5, и диском 6, на который воздействует вилка механизма переключения передач. Диск имеет по три отверстия.7 для блокирующих пальцев 2, жестко связывающих бронзовые конусные кольца 1, и по три отверстия для пальцев 4 фиксаторов, которые состоят из двух полуцилиндров и двух пружин 3.

Рассмотрим работу синхронизатора на примере включения пятой передачи. В нейтральном положении (рисунок 3.16, б) муфта 8 синхронизатора расположена посередине между шестернями 9 и 10. При включении передачи (рисунок 3.16, в) она, перемещая пальцы 4 фиксаторов, прижимает конусное кольцо 1 к конусу шестерни 9 ведущего вала. Муфта, соединенная с ведомым валом, и шестерня ведущего вала имеют разные частоты вращения.

Из-за трения между коническими поверхностями кольцо (рисунок 3.16, а) поворачивается относительно диска 6 муфты 8 до соприкосновения конусных фасок отверстий 7 диска 6 с блокирующими пальцами 2. При этом происходит блокировка конусных колец 1и муфты 8. При выравнивании частот вращения шестерни 9 и ведомого вала муфта перемещается дальше по полуцилиндрам фиксаторов, сжимая их пружины 3 (рисунок 3.16, г). При этом зубчатый венец 5 муфты бесшумно входит в зацепление с зубчатым венцом шестерни 9 пятой передачи.
