При вращении винта кронштейн 3 оси колеса меняет положение, перемещая колеса по высоте относительно рамы. Для предотвращения самоотвинчивания винта устанавливается фиксатор в положение 5. При регулировке глубины хода рабочих органов фиксатор устанавливается в положение 1. Для предотвращения сброса фиксатора с головки винта на нижнюю перемычку паза фиксатора надевается шплинт пружинный 27. Один оборот винта соответствует изменению глубины обработки почвы на 15 мм.

Гидротрасса культиватора КШУ-12 (рисунок 3.7) состоит из двух самостоятельных участков с двумя парами выводов к трактору.

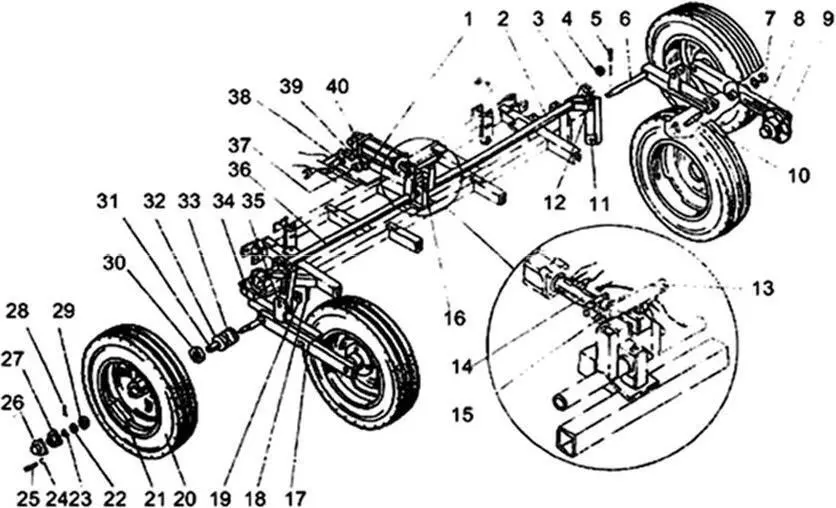

Рисунок 3.6 – Механизм подката:1 – винт; 2, 36 – вал; 3, 16, 17 – масленка 1.2.Ц6; 4 – втулка; 5 – шплинт 10 × 90, втулка, компенсатор; 9 – ступица;10 – ось 20 × 95, шплинт 5×32, 11 – толкатель; 12 – ось 32 × 140, накладка, шплинт 8 × 56; 13 – положение фиксатора при работе культиватора; 14 – положение фиксатора при дальнем транспортировании; 15 – ось25 × 120; 18 – шплинт 8 × 56; 19 – накладка; 20 – шина 6,5 × x16; 21 – диск и обод; 22 – шайба; 23 – гайка М20; 24 – шайба 12.65Г; 25 – болт М12 × 20; 26 – крышка, 27 – прокладка, 28 – шплинт 4 × 40; 29 – подшипник 207; 30 – подшипник 208; 31 – втулка; 32 – манжета 55 × 80; 33 – колпачок; 34 – опора, болт M16 × 40 болт М16 × 100. гайка М16. шайба 16 × 4. шайба 16 65Г; 35 – ось 32 × 140; 38 – втулка; 39 – ось 32 × 105 накладка, шплинт 8 × 56; 40 – качалка

А) Первый участок состоит из трех гидроцилиндров 11, 44, трубопроводов 3, тройников 2, 49, рукавов высокого давления 1, 8, 10, 47, 48, 50, 53 и служит для подъема и опускания средних секций культиватора при переводе из рабочего положения в транспортное и обратно, для подъема их на поворотных полосах в конце гона, а также для подката колес центральной рамы.

Замедлительный клапан 46, устанавленный на гидроцилиндре 44, позволяет обеспечить опережающее срабатывание гидроцилиндра 11 по отношению к гидроцилиндрам 44, т.е. сначала происходит подкат колес центральной рамы и только после этого производится подъем боковых секций в транспортное положение.

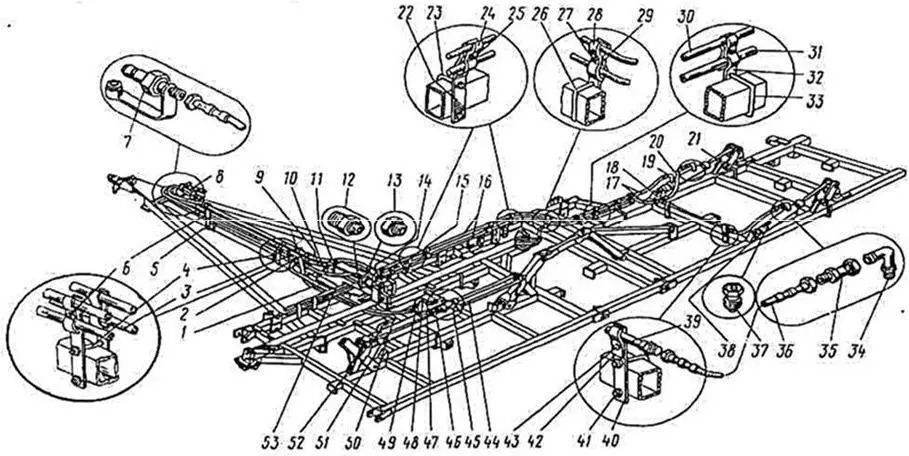

Рисунок 3.7 – Гидротрасса культиватора КШУ-12: 6,8,16 – рукав высокого давления (L=1805); 2, 14, 18, 49 – тройник проходной; 3 – трубопровод (L=1796-3 шт., L=1791-1 шт); 4, 23, 26, 33 – скоба М10 × 92 × 100, гайка M10, шайба 10.65Г; 5, 28, 32 – кронштейн; 6, 25, 27, 31 – болт М8 × 30, гайка М8, шайба 8.65Г; 7 – корпус правый в сборе, 9, 36, 53 – рукав высокого давления (L=705); 10 – рукав высокого давления (L=1005); 11 – гидроцилиндр Ц-100 × 200-2; 12 – штуцер ввертной; 13 – сапун выносных цилиндров;15, 30, 39 – трубопровод (L=636); 17, 20, 47, 48 – рукав высокого давления (L=505), 19, 34, 45, 52 – угольник ввертной с уплотняющей гайкой, 21 – гидроцилиндр 1-80 × 320; 22 – кронштейн; 24, 29 – скоба; 35,46 – клапан замедлительный; 37,51 – сапун, 38 – ось 40x80, 39 – шлинт 8 × 56; 40 – кронштейн; 41 – скоба 2М10 × 92 × 80, гайка М10, шайба 10.65Г; 42 – скоба; 43 – болт М8 × 25, гайка М8, шайба 8.65Г; 44 – гидроцилиндр I-80 × 800; 50 – рукав высокого давления (L=2005)

Б) Второй участок состоит из четырех гидроцилиндров 21, трубопроводов 3, 15, 30, 39, тройников 14,18 и рукавов высокого давления 8, 9, 16, 17, 20, 36 и предназначен для складывания боковых секций. На гидроцилиндрах 21 установлены замедлительные клапаны 35, это позволяет обеспечивать уменьшение скорости складывания или раскладывания боковых секций, т.е. только после срабатывания механизма подката колес центральной рамы.

Гидротрасса культиватора КШУ-12-01 (рисунок 3.8) состоит из гидроцилиндра 4 механизма подката колес центральной рамы, двух гидроцилиндров 10 подъема боковых секций (обводных рам с крыльями) в транспортное положение, трубопроводов 18, 22, рукавов высокого давления 2, 3, 9, 11, 13, 16, замедлительного клапана 8, обеспечивающего срабатывание гидроцилиндров 10 складывания боковых крыльев с запаздыванием, опережающе срабатывает гидроцилиндр 4 механизма подката колес центральной рамы.

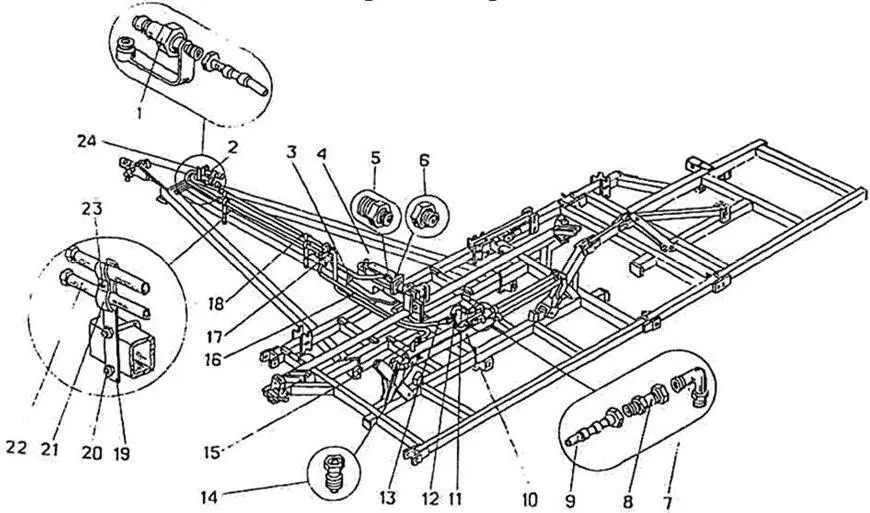

Рисунок 3.8 – Гидротрасса культиватора КШУ-12-01: 1 – ко рпус правый в сборе; 2, 16 – рукав высокого давления (L= 1805); 3 – рукав высокого давления (L= 1005); 4 – гидроцилиндр Ц-100 × 200-2; 5 – штуцер ввертной; 6, 14 – сапун; 7, 15 – угольник ввертной с уплотняющей гайкой; 8 – клапан замедлительный; 9, 11 – рукав высокого давления (L=505); 10 – гидроцилиндр I-80x800; 12, 17 – тройник проходной; 13 – рукав высокого давления (L=2005); 18 – трубопровод (L=1796); 19 – кронштейн; 20 – скоба 2М 10 × 92 × 100/25, гайка М10, шайба 10.65Г; 21 – скоба; 22 – трубопровод (L= 1791); 23 – болт М8 × 30. гайка М8. шайба 8 65Г; 24 – держатель, скоба 2М 10 × 92 × 100 × 25. гайка M10, шайба 10 65Г
