Николай Ларюшин - Машины и орудия для обработки почвы

Гидротрасса культиватора КШУ-12-02 (рисунок 3.9) состоит из гидроцилиндра 4 механизма подката колес центральной рамы, одного гидроцилиндра 10 подъема боковых секций (крыльев) в транспортное положение, трубопроводов 18, 22, рукавов высокого давления 2, 3, 9, 11, 16, замедлительного клапана 8, обеспечивающего срабатывание гидроцилиндра 10 складывания боковых крыльев с запаздыванием, опережающе срабатывает гидроцилиндр 4 механизма подката колес центральной рамы.

Рабочие органы: стрельчатые или рыхлительные лапы имеют индивидуальное крепление к брусьям рамы с помощью подвески со стойкой 11 (рисунок 3.11) и выполняют следующие технологические операции:

– стрельчатые лапы (ширина захвата 330 мм) для культивации на глубину до 6–12 см;

– стрельчатые лапы (ширина захвата 220 мм) и рыхлительные лапы (ширина захвата 220 мм) для рыхления на глубину до 6–12 см.

Стойка 11 (рисунок 3.11) рабочего органа – кованая. Наличие упругой кованой стойки в сочетании с пружиной сжатия 3 позволяет ему совершать в почве автоколебания, что ведет к снижению тягового сопротивления, а также позволяет рабочему органу (лапе) самоочищаться от сорных растений.

При наезде рабочего органа на препятствие стойка 11 (рисунок 3.11) отходит назад, при этом пружина 3 сжимается, а минуя препятствие, стойка возвращается в исходное положение под воздействием сжатой пружины. При сборке подвески пружина должна быть сжата до размера 250 мм.

Крепление лапы 14 (рисунок 3.11) к стойке осуществляется двумя болтами 15, 16. При сборке рекомендуется после затяжки гаек 13 крепления болтов осадить их молотком, затем подтянуть крепление.

Подвески рабочих органов крепятся на раме в местах, обозначенных метками в виде полосы шириной 5 мм с помощью скоб 25, болтов 20 и гаек 22.

Заравнивающее приспособление (роторная или пружинная боронка) предназначена для крошения и осаживания взрыхленной почвы, подготавливаемой под посев.

Роторная боронка (рисунок 3.12) представляет собой вал с приваренными к нему через определенные промежутки дисками, соединенными прутками, расположенными по винтовой линии.

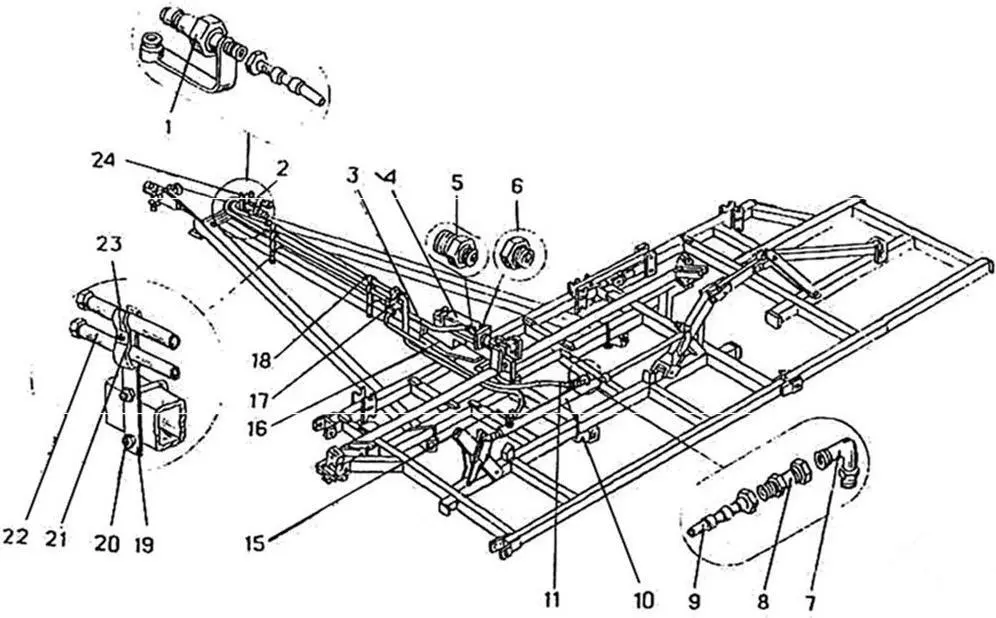

Рисунок 3.9 – Гидротрасса культиватора КШУ-12-02: 1 – корпус правый в сборе; 2,16 – рукав высокого давления (L=1805); 3 – рукав высокого давления (L=1005); 4 – гидроцилиндр Ц-100 × 200-2; 5 – штуцер ввертной; 6 – сапун; 7,15 – угольник ввертной с уплотняющей гайкой; 8 – клапан замедлительный; 9,11 – рукав высокого давления (L= 2005); 10 – гидроцилиндр I-80x800; 17 – тройник проходной; 18 – трубопровод (L=1796), 19 – кронштейн; 20 – скоба 2М 10 × 92 × 100/25. гайка M10, шайба 10.65Г; 21 – скоба; 22 – трубопровод (L=1791); 23 – болт М8 × 30, гайка М8, шайба 8.65Г; 24 – держатель, скоба 2 М 10 × 92 × 100/25. гайка M10, шайба 10.65Г

Присоединяется роторная боронка к заднему брусу рамы с помощью кронштейнов 13, тяг 2, нажимных штанг 14 с пружинами 16 за места, обозначенные метками в виде круга.

Головки болтов 21 ротора должны находиться справа по ходу культиватора.

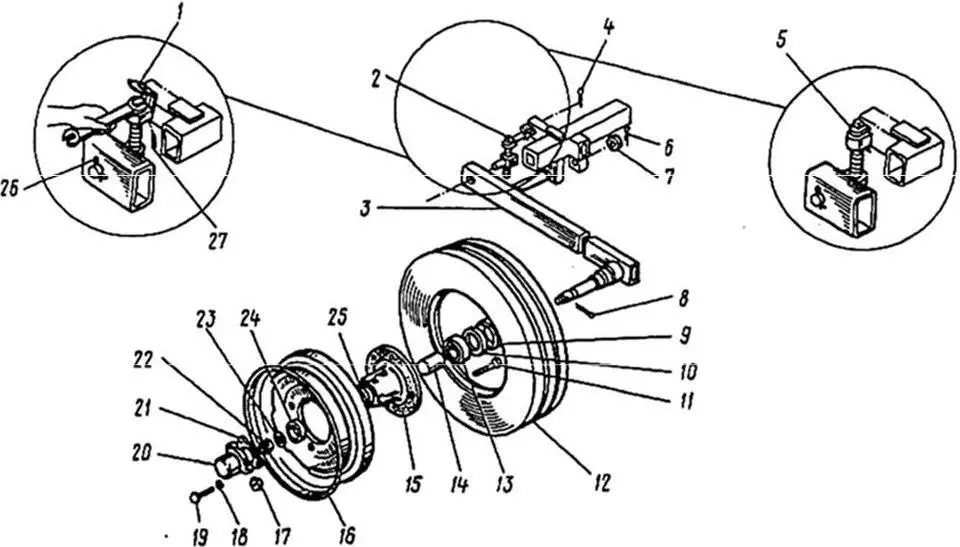

Рисунок 3.10 – Колесо: 1 – положение фиксатора при регулировке глубины; 2 – механизм регулировки;3 – кронштейн; 4,26 – шплинт 6,3 × 50; 5 – положение фиксатора при работе; 6 – шплинт 10 × 71; 7 – шайба; 8 – шплинт 4 × 40; 9 – колпачок; 10 – манжета 1.2-55 × 80; 11 – болт опорного колеса; 12 – шина 6,5 × 16; 13 – подшипник 208; 14 – втулка; 15 – ступица; 16 – диск с ободом; 17 – гайка крепления диска колеса; 18 – шайба 12.65Г, 19 – болт M12 × 20; 20 – крышка; 21 – прокладка; 22 – гайка корончатая М20; 23 – шайба; 24 – подшипник 207; 25 – кольцо С72; 27 – шплинт пружинный 5,0 × 64

Для изменения усилия воздействия бороны на почву установлены нажимные штанги 14 с пружинами 16. Перестановкой оси 3 в отверстиях штанги и кронштейна можно изменять усилия сжатия пружины.

Подвески рабочих органов крепятся на раме в местах, обозначенных метками в виде полосы шириной 5 мм с помощью скоб 25, болтов 20 и гаек 22.

Заравнивающее приспособление (роторная или пружинная боронка) предназначено для крошения и осаживания взрыхленной почвы, подготавливаемой под посев.
