1. Назначение культиватора комбинированного Amazon BBG «Pegasus».

2. Перечислите основные рабочие органы культиватора комбинированного Amazon BBG «Pegasus». Каково их назначение?

3. Особенности применения культиватора Amazon BBG Pegasus.

4. Число одновременно производимых операций культиватором комбинированным Amazon BBG «Pegasus».

5. Перечислите операции, выполняемые культиватором Amazon BBG Pegasus.

6. Назовите основные показатели качества выполнения технологического процесса работы культиватора Amazon BBG Pegasus.

7. Подготовка культиватора Amazon BBG Pegasus к работе.

8. Перечислите основные регулировки культиватора Amazon BBG Pegasus.

9. Особенности эксплуатации культиватора Amazon BBG Pegasus.

10. Возможные неисправности работы культиватора Amazon BBG Pegasus и их влияние на качество работы.

Культиватор КШУ-12 (-01, -02) (рисунки 3.1, 3.2) предназначен для сплошной предпосевной и паровой обработки почвы во всех почвенно-климатических зонах России.

Культиватор агрегатируется с тракторами:

– КШУ-12 – тягового класса 3;

– КШУ-12-01, КШУ-12-02 – тяговых классов 2, 3.

Способ агрегатирования – прицепной.

Культиватор КШУ-12 и его модификации выпускаются предприятием-изготовителем в комплектации с универсальными стрельчатыми лапами (330 мм), заравнивающим приспособлением – роторной боронкой.

По особому заказу, оформленному в установленном порядке, за отдельную плату поставляются:

– комплект рыхлительных лап (150 мм);

– комплект универсальных стрельчатых лап (220 мм);

– заравнивающее приспособление – пружинная боронка.

Техническая характеристика приведена в таблице 3.1.

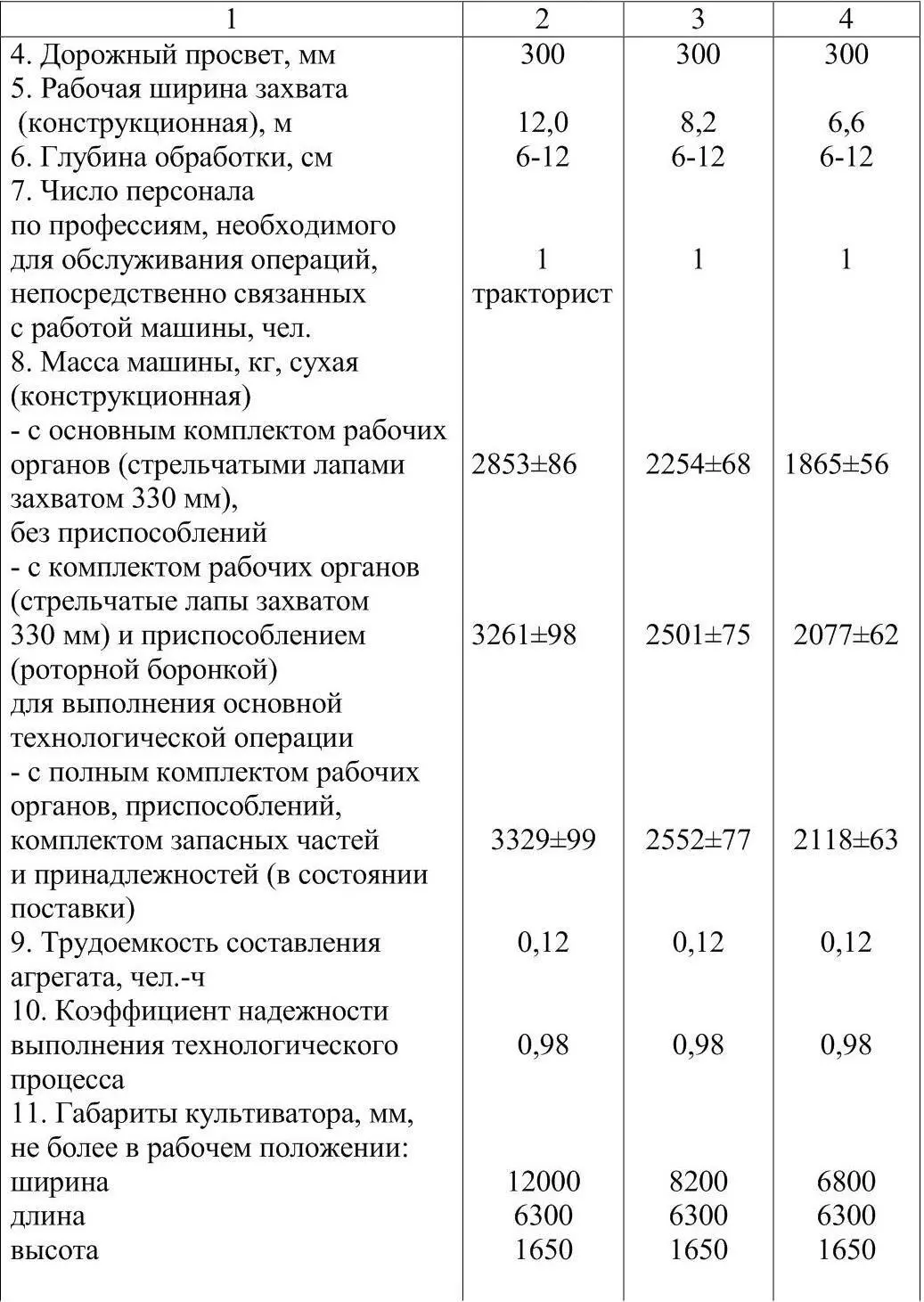

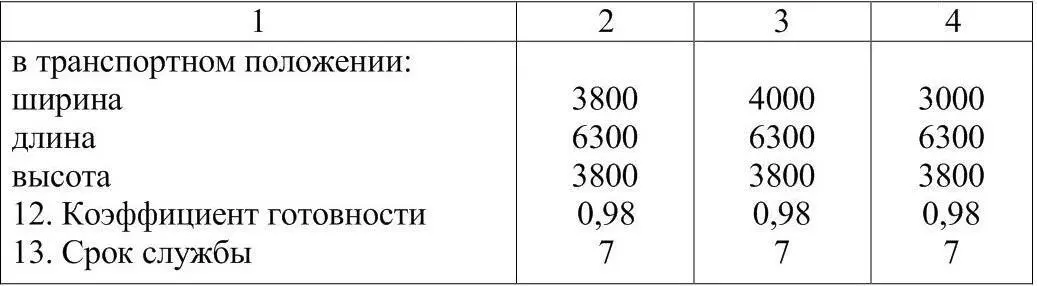

Таблица 3.1 – Техническая характеристика КШУ-12

По особому заказу культиватор комплектуется следующими дополнительными рабочими органами и приспособлениями:

– комплектом рыхлительных лап КШУ 00.400 (-01, -02);

– лапы рыхлительные с наплавкой Н.043.05.200 (С-20.1), входящие в комплект, служат для рыхления тяжелых почв и подрезания сорняков.

Основная техническая характеристика и параметры приведены в таблице 3.2.

Таблица 3.2 – Техническая характеристика рыхлительных лап КШУ 00.400 (-01, -02)

– комплектом универсальных стрельчатых лап КШУ 00.410 (-01, -02).

Лапы универсальные стрельчатые без наплавки Н.043.05.402 (5,1), входящие в комплект, служат для рыхления тяжелых почв и подрезания сорняков.

Основная техническая характеристика и параметры приведены в таблице 3.3.

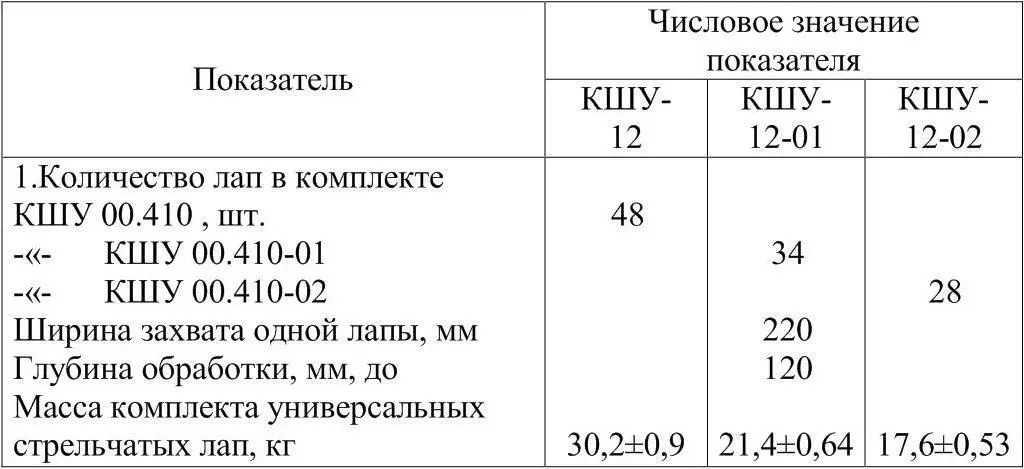

Таблица 3.3 – Техническая характеристика универсальных стрельчатых лап КШУ 00.410 (-01, -02)

– комплектом боронок пружинных КШУ 05.000 (-01, -02).

Комплект боронок пружинных служит для крошения и осаживания взрыхленной почвы, выравнивания её при подготовке под посев, вычесывания подрезанных лапами сорняков. Основная техническая характеристика и параметры приведены в таблице 3.4.

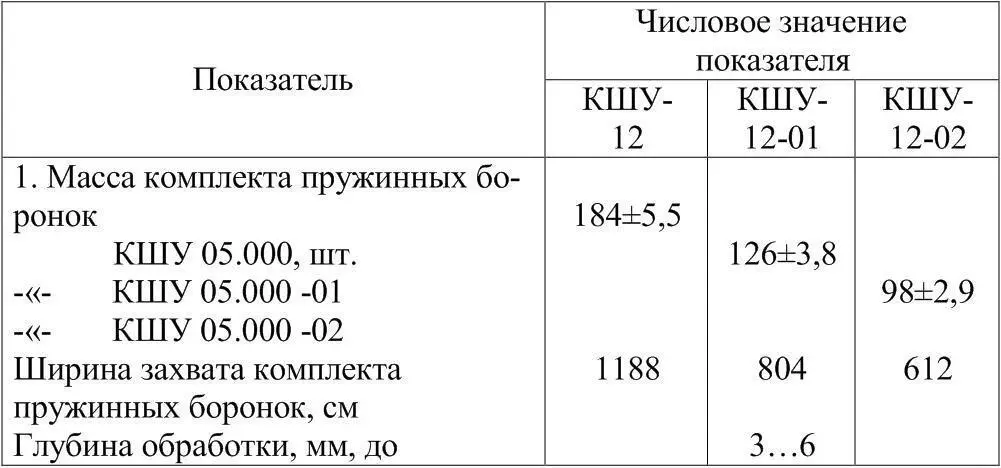

Таблица 3.4 – Техническая характеристика боронок пружинных КШУ 05.000 (-0,1-02)

Культиватор (рисунки 3.1, 3.2) представляет собой широкозахватную прицепную машину с щарнирно-секционной рамой 1 (рисунок 3.2), с трехрядным расположением рабочих органов 2, с заравнивающим приспособлением в виде роторных (пружинных) боронок 3.

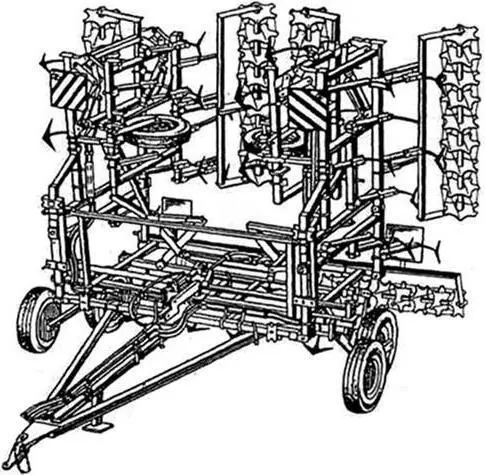

Рисунок 3.1 – Культиватор широкозахватный бессцепочный сплошной обработки почвы КШУ-12 (в положении для дальнего транспорта)

Культиватор агрегатируется за прицепное устройство трактора посредством сницы 6. На снице шарнирно крепится подставка 7, предназначенная для установки сницы на высоту прицепной скобы трактора. На боковом луче сницы расположены табличка с указаниями по технике безопасности.
