Николай Ларюшин - Машины и орудия для обработки почвы

2. Перечислите основные рабочие органы культиватора комбинированного КППШ-6. Каково их назначение?

3. Особенности применения культиватора комбинированного КППШ-6.

4. Число одновременно производимых операций культиватором комбинированным КППШ-6.

5. Перечислите операции, выполняемые культиватором КППШ-6.

6. Назовите основные показатели качества выполнения технологического процесса работы культиватора КППШ-6.

7. Подготовка культиватора КППШ-6 к работе.

8. Перечислите основные регулировки культиватора КППШ-6.

9. Особенности эксплуатации культиватора КППШ-6.

10. Возможные неисправности работы культиватора КППШ-6 и их влияние на качество работы.

Навесной культиватор AMAZONE-BBG «Pegasus» предназначен исключительно для обычной обработки почвы в комбинации с катком Amazone-BBG (трубчатый). Техническая характеристика культиватора «Pegasus» представлена в таблице 2.1.

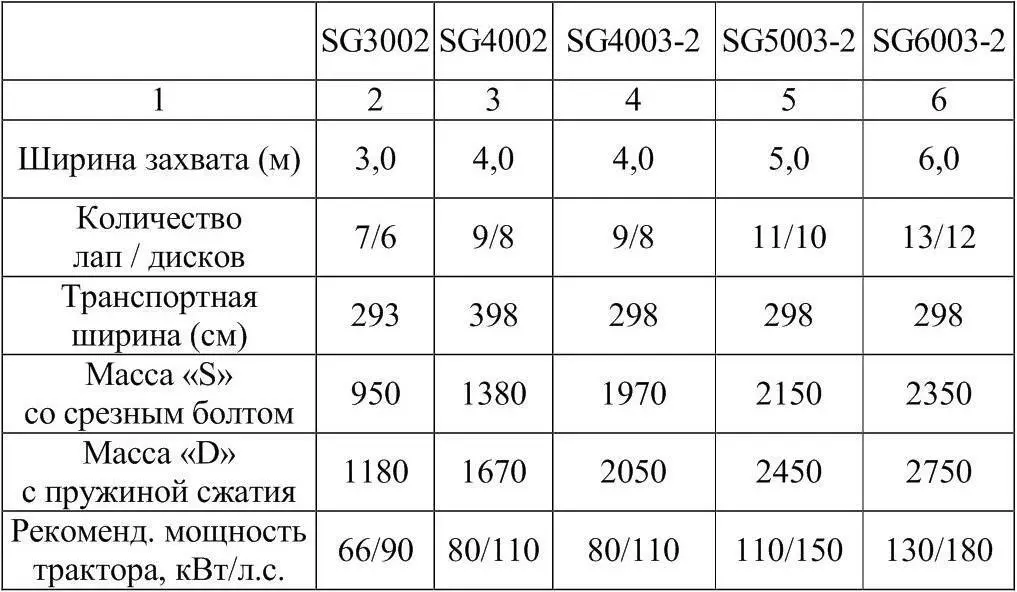

Таблица 2.1 – Техническая характеристика культиватора

Навесной культиватор «Pegasus» предназначен для лущения стерни, необоротной основной обработки и предпосевной обработки почвы при любых почвенных условиях. Pegasus SB 3DQ2 и SG 40D2 с шириной захвата 3 и 4 м оснащены жесткой рамой (рисунок 2.1).

Модели SG 4DD3-2, SG 5003-2 и SG ВОО3-2 с шириной захвата 4, 5 или 6 м имеют складную раму (риунок 2.2).

Стрельчатые лапы 1 (рисунок 2.1) служат для сплошной обработки почвы, рыхления и интенсивного перемешивания. Установленные со смещением сферические диски выравнивают, перемешивают и измельчают почву и растительный покров.

Опорные катки обеспечивают уплотнение и разделку почвы. Для складывания и раскладывания на тракторе требуется клапан управления двойного действия.

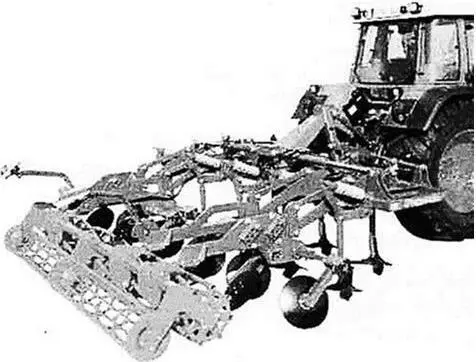

Рисунок 2.1 – Культиватор типа Рисунок 2.2 – Культиватор SB 3DQ2: 1 – лапа; 2 – диск типа SG 4DD3-2

Для защиты стрельчатых лап от повреждения агрегат оснащен пружинным предохранителем 1 от перегрузок (рисунок 2.3) или срезным болтом 1 (рисунок 2.5).

Для защиты дисков от повреждения агрегат оснащен перегрузочным предохранителем в виде упругих резиновых элементов 2 (рисунок 2.4). После преодоления препятствия диски возвращаются обратно в свое рабочее положение посредством упругих резиновых элементов.

Задний опорный каток обеспечивает точное удержание рабочей глубины хода. Регулировка рабочей глубины лап и сферических дисков производится посредством перестановки четырехгранного эксцентрикового пальца 2 фирмы AMAZONE (рисунки 2.4, 2.5).

Рисунок 2.3 – Пружинный предохранитель: 1 – пружина

Рисунок 2.4 – Упругие резиновые элементы: 1 – четырёхгранный эксцентриковый палец; 2 – резиновые элементы

Рисунок 2.5 – Срезной болт: 1 – срезной болт; 2 – четырёхгранный эксцентриковый палец

Агрегат находится в поднятом состоянии и закреплен от непредвиденного опускания.

Для точного ведения на заданной глубине хода имеется возможность регулировки катка на задней части агрегата. При перестановке и/или поворачивании эксцентрикового пальца 1, появляется возможность для бесступенчатой регулировки рабочей глубины (рисунок 2.6). После перестановки эксцентрикового пальца вверх рабочая глубина уменьшается. После перестановки эксцентрикового пальца вниз рабочая глубина увеличивается.
