GRILLAGE, s. m. Réseau en fer mince ou en fil de fer destiné à garantir les vitraux contre la grêle, à préserver des sculptures du contact, quelquefois aussi des objets précieux déposés dans les trésors des églises ou des châteaux. Il reste peu d'exemples de grillages d'une époque ancienne; cependant nous en possédons encore qui datent du XIIIe siècle. Les fenêtres du chevet de l'ancienne cathédrale de Béziers conservent leurs grillages, qui sont de jolies pièces de forge.

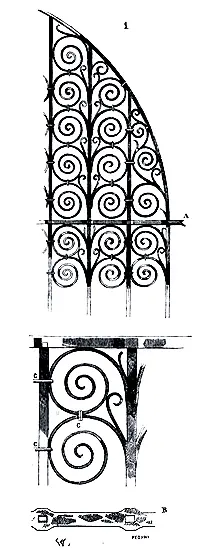

Ils se composent (1) de montants simples et alternativement de montants auxquels sont soudées de fines brindilles de fer. Ces grillages sont scellés dans les tableaux des baies au moyen des traverses A; celles-ci sont pourvues d'oeils renflés, ainsi que l'indique le détail B. Les traverses ont 0,02 c. d'épaisseur sur 0,035m c. de largeur; les montants ont 0,015m d'épaisseur sur 0,02 c. de largeur; les brindilles ont en moyenne 0,01 c. carré, et sont retenues au moyen d'embrasses C serrées à froid. Mais ce sont là plutôt des grilles très-délicates que des grillages.

Voici (2) un exemple de grillages fabriqués avec des fils de fer et qui datent du XIVe siècle. Ce fragment a été trouvé à Rouen chez un marchand de ferrailles, et nous en avons vu un autre absolument semblable dans la cathédrale de Munich. On admettra que les anciens serruriers ou grillageurs avaient plus d'imagination que ceux de notre temps. Nos grillages modernes sont d'un aspect moins agréable.

GRILLE, s. f. Clôture à jour en fer ou en bronze. L'antiquité romaine employait souvent le bronze coulé pour les grilles de clôture. À l'exemple des anciens, dans les premiers temps du moyen âge, ce procédé fut quelquefois adopté. Tout le monde connaît les belles grilles en cuivre coulé de Notre-Dame d'Aix-la-Chapelle, et qui datent de l'époque de Charlemagne 16 16 Voy. Gailhabaud, Architecture du Ve au XVIIe siècle , t. IV. . Ces clôtures avaient été vraisemblablement fabriquées soit en Orient, soit par des artistes byzantins établis en Lombardie. Mais, outre que ces clôtures étaient fort chères, tant à cause de la matière employée que par les frais de modèle et de moulage, elles pouvaient être brisées facilement. Le fer, d'un emploi très-commun dans les Gaules dès une époque reculée, fut de préférence adopté pour toutes les clôtures à jour fabriquées pendant le moyen âge en France. L'art du forgeron était d'ailleurs développé chez nous, et il se perfectionna singulièrement pendant les XIe et XIIe siècles. Il faut savoir qu'alors on n'avait pas les moyens de fabrication introduits par l'industrie moderne; le fer était étendu en plaques ou corroyé en forme de barres, à la main, sans le secours de ces cylindres puissants qui, aujourd'hui, réduisent instantanément un bloc de fer rouge en fil de fer. Obtenir une barre de fer longue, d'une égale épaisseur, bien équarrie et dressée, c'était là une première difficulté, dont nous ne pouvons avoir une idée, puisque tous les fers nous sont livrés, par les usines, réduits en barres de toutes grosseurs et de sections très-variées, sans que la main du forgeron ait en rien participé à ce premier travail. Bien que l'on ne puisse méconnaître les immenses avantages de la fabrication mécanique, il est certain cependant que les forgerons ont dû peu à peu perdre l'habitude de manier le fer et d'en connaître les qualités. Il y a vingt-cinq ans, on aurait vainement cherché à Paris un forgeron capable de façonner la grille la plus simple, et si nous en trouvons aujourd'hui, c'est grâce aux recherches sur les arts industriels du moyen âge, grâce à quelques-uns de ces architectes, qui, au dire de plusieurs, ne tendent à rien moins qu'à faire rétrograder l'art de l'architecture vers la barbarie. Ceci dit, afin de rendre à chacun ce qui lui est dû, occupons-nous des grilles. On comprendra sans peine que, lorsqu'il fallait réduire à la main un morceau de fer rougi en une barre, on évitait autant que possible de donner à ces barres une grande longueur. Le forgeron, obligé de retourner le bloc sur l'enclume et de l'amener peu à peu aux dimensions d'une tringle équarrie, ne pouvait dépasser certaines dimensions assez peu étendues, et devait chercher, par des combinaisons d'assemblage, à éviter les pièces très-longues, par conséquent très-lourdes. Cela seul explique pourquoi les plus anciennes grilles sont composées autant que possible, de petites pièces de forge.

Une des plus anciennes grilles que nous connaissions, et qui soit une oeuvre d'art, se trouve dans la cathédrale du Puy-en-Vélay. Cette grille ouvrante, à un vantail, se compose d'un châssis de fer de 0,04 c. sur 0,02 c. d'épaisseur, contenant quatre traverses séparées par des montants de 0,015m sur 0,02 c., entre lesquels sont disposés des rinceaux de fer très-artistement composés. Cette grille date, pensons-nous, du commencement du XIIe siècle. En voici un fragment (1).

Dans la hauteur, on compte cinq panneaux de brindilles soudées à des embases et arrêtées aux montants par des embrasses B. Ces embrasses ne sont pas soudées, mais simplement contournées à chaud. Le fer forgé à la main présentant toujours des irrégularités, le forgeron, pour dissimuler ces défauts, a eu l'idée de couvrir les montants, les brindilles et leurs embases, de coups de poinçon et de burin qui donnent à cette ferronnerie un aspect brillant, précieux et fin. Le détail (2) indique ce genre de travail fait à froid. L'irrégularité même du travail donne un charme particulier à ces pièces de forge dans lesquelles on sent partout la main de l'homme. Les montants de cette grille sont posés de champ et portent, ainsi que nous l'avons dit, 0,015m sur 0,02 c. Les brindilles ont en moyenne 0,007m sur 0,015m.

Pendant le cours du XIIe siècle, le mode de fabrication des grilles ne se modifie guère; ce sont toujours des montants compris dans des châssis et renfermant des ornements composés de brindilles de fer à section carrée ou méplate. Quand on veut donner beaucoup de force aux grilles, les montants, comme les brindilles, se présentent de champ (3); quand, au contraire, on prétend donner un aspect léger à ces grilles, les montants et brindilles présentent à la vue leur côté large (4). Ceci peut paraître étrange, car le tracé géométral produit précisément l'effet contraire; mais les architectes du moyen âge ne se préoccupaient pas de l'effet géométral, purement de convention. Il est clair que, toute grille se voyant obliquement dans la plus grande partie de sa surface, si les fers sont posés de champ, leurs côtés larges apparaissent et se développent, ce qui donne un aspect robuste à l'ouvrage; si les fers, au contraire, sont posés de plat, leurs faces larges diminuent par l'effet de la perspective, et les surfaces étroites n'empiètent point sur les vides.

La fig. 5, qui donne le même dessin de grille, l'un, celui A, obtenu avec des fers de champ, l'autre, celui B, avec des fers de plat, fera comprendre cette loi si simple et si peu observée généralement, par suite de l'habitude que nous avons prise de ne pas nous préoccuper de l'effet perspectif en exécution. D'après le tracé géométral, la grille A semblerait légère et la grille B paraîtrait robuste, tandis qu'en exécution c'est le contraire qui a lieu.
