Цифровые абонентские линии

Когда скорость связи по телефонным линиям достигла значения 56 Кбит/с, создалось впечатление, что развитие на этом остановится. Между тем, каналы кабельного телевидения стали предлагать своим абонентам 10 Мбит/с при работе по общему кабелю. Доступ к Интернету стал неотъемлемой частью бизнеса этих компаний, и телефонные компании (прежде всего, уровня LEC) поняли, что необходимы более конкурентоспособные системы. Для этого нужно было предоставить цифровые услуги конечным пользователям, используя местные линии.

Вскоре появилось множество предложений, носящих общее название xDSL( Digital Subscriber Line— цифровая абонентская линия), где вместо буквы x могли стоять другие буквы. Системы, использующие каналы с расширенной пропускной способностью, иногда называют широкополосными сетями, хотя такой термин является скорее коммерческим, а не техническим. Ниже мы обсудим самую популярную в этой области — ADSL( Asymmetric DSL— асимметричная DSL). Мы будем использовать термины DSL и xDSL для краткого обозначения для всех разновидностей.

Причиной, по которой модемы являются такими медленными устройствами, является то, что телефонные линии, по которым они традиционно работали, были изобретены для передачи человеческой речи и вся система была направлена на оптимизацию именно в этом аспекте. Данные всегда оставались пасынками телефонной системы. В той точке, где заканчивается местная линия (оконечная телефонная станция), сигнал подвергается фильтрации, при которой вырезаются частоты ниже 300 Гц и выше 3400 Гц. Отсечка не является прямоугольной — оба края имеют уровень 3 дБ, — поэтому полоса пропускания считается равной 4000 Гц, хотя на самом деле диапазон между двумя этими краями составляет только 3100 Гц. Таким образом, цифровым данным приходится пробираться по этому узкому каналу.

Хитрость, за счет которой работает xDSL, заключается в том, что ее абоненты подключаются к особому коммутатору, на котором отсутствует описанный выше фильтр. Таким образом, на передачу данных отводится вся полоса пропускания местной линии. Лимитирующим фактором в этом случае становится сама физическая природа линии, а не искусственно вырезанный кусок диапазона в 3100 Гц.

К сожалению, емкость местных линий достаточно быстро падает с увеличением длины линии, и сигнал все более и более ухудшается вдоль провода.

Емкость также зависит от толщины и общего качества витой пары. График зависимости потенциально достижимой пропускной способности от длины линии приведен на рис. 2.29. Здесь предполагается, что все остальные факторы являются оптимальными (новые провода, аккуратные кабели и т. д.).

Реализация такой зависимости создает определенные проблемы для телефонной компании. Когда заявляется определенная скорость работы, автоматически ограничивается радиус, за пределами которого данное предложение не может быть реализовано.

Это означает, что когда приходит клиент, живущий достаточно далеко от телефонной станции, ему говорят: «Спасибо за проявленный интерес, но вы живете на 100 метров дальше от нас, чем нужно для того, чтобы стать нашим абонентом. Не могли бы вы переехать поближе?» Чем ниже предлагаемая скорость, тем больше радиус охвата и количество клиентов. Но, вместе с тем, чем ниже скорость, тем менее привлекательным выглядит предложение и тем меньше абонентов согласится выкладывать свои деньги. Это такой перекресток, на котором встречаются бизнес и технология.

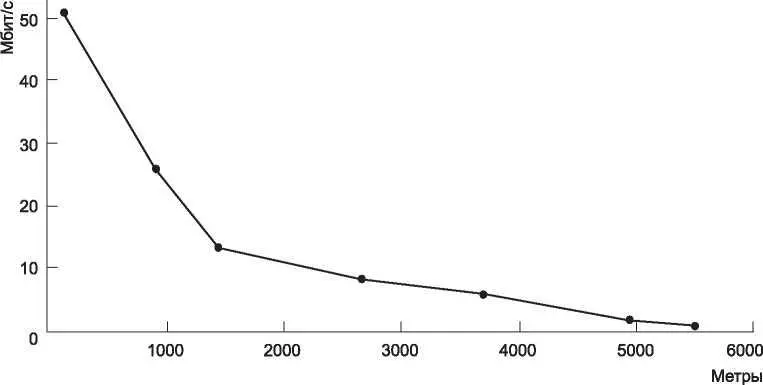

Рис. 2.29.Зависимости пропускной способности от расстояния для DSL по UTP категории 3

Службы xDSL разрабатывались с определенной целью. Во-первых, они должны были работать на существующих местных линиях, представляющих собой витые пары категории 3. Во-вторых, они не должны были влиять на работу аппаратуры абонента вроде телефона и факса. В-третьих, скорость работы должна была быть выше 56 Кбит/с. Наконец, в-четвертых, они должны были предоставлять постоянное подключение, и услуги при этом должны были оплачиваться только в виде фиксированной ежемесячной абонентской платы, но никак не поминутно.

Чтобы удовлетворить техническим целям, доступный спектр на 1,1 МГц на местной линии разделен на 256 независимых каналов 4312,5 Гц каждый. Это распределение показано на рис. 2.30. Первое предложение ADSL исходило от компании AT&T и работало за счет разделения спектра местной линии, который составляет примерно 1,1 МГц, на три частотных диапазона.
