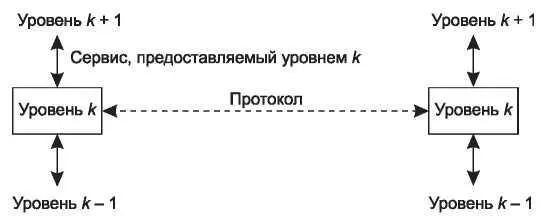

Рис. 1.16. Связь между службой и протоколом

Во многих старых системах служба не отделялась от протокола. В результате типичный уровень мог содержать примитив службы SEND PACKET, в котором пользователь должен был указать ссылку на полностью собранный пакет. Это означало, что любые изменения протокола тут же становились видимыми для пользователей. Большинство разработчиков сетей сегодня считают подобный подход серьезнейшей ошибкой.

1.4. Эталонные модели

Обсудив многоуровневые сети в общих чертах, пора рассмотреть несколько примеров. Мы опишем два важных архитектурных типа — эталонные модели OSI и TCP/IP. Несмотря на то что протоколы, связанные с эталонной моделью OSI, сейчас не используются, сама модель до сих пор весьма актуальна, а свойства ее уровней, которые будут обсуждаться в этом разделе, очень важны. В эталонной модели TCP/IP все наоборот: сама модель сейчас почти не используется, а ее протоколы являются едва ли не самыми распространенными. Исходя из этого, мы обсудим подробности, касающиеся обеих моделей. К тому же иногда приходится больше узнавать из поражений, чем из побед.

1.4.1. Эталонная модель OSI

Эталонная модель OSI (за исключением физической среды) показана на рис. 1.17. Эта модель основана на разработке Международной организации по стандартизации (International Organization for Standardization, ISO) и является первым шагом к международной стандартизации протоколов, используемых на различных уровнях (Day и Zimmerman, 1983). Затем она была пересмотрена в 1995 году (Day, 1995). Называется эта структура эталонной моделью взаимодействия открытых систем ISO ( ISO OSI( Open System Interconnection) Reference Model), поскольку она связывает открытые системы, то есть системы, открытые для связи с другими системами. Для краткости мы будем называть эту модель просто «модель OSI».

Модель OSI имеет семь уровней. Появление именно такой структуры было обусловлено следующими соображениями.

1. Уровень должен создаваться по мере необходимости отдельного уровня абстракции.

2. Каждый уровень должен выполнять строго определенную функцию.

3. Выбор функций для каждого уровня должен осуществляться с учетом создания стандартизированных международных протоколов.

4. Границы между уровнями должны выбираться так, чтобы поток данных между интерфейсами был минимальным.

5. Количество уровней должно быть достаточно большим, чтобы различные функции не объединялись в одном уровне без необходимости, но не слишком высоким, чтобы архитектура не становилась громоздкой.

Ниже мы обсудим каждый уровень модели, начиная с самого нижнего. Обратите внимание: модель OSI не является сетевой архитектурой, поскольку она не описывает службы и протоколы, используемые на каждом уровне. Она просто определяет, что должен делать каждый уровень. Тем не менее ISO также разработала стандарты для каждого уровня, хотя эти стандарты не входят в саму эталонную модель. Каждый из них был опубликован как отдельный международный стандарт. Эта модель (частично) широко используется, хотя связанные с ней протоколы долго были забыты.

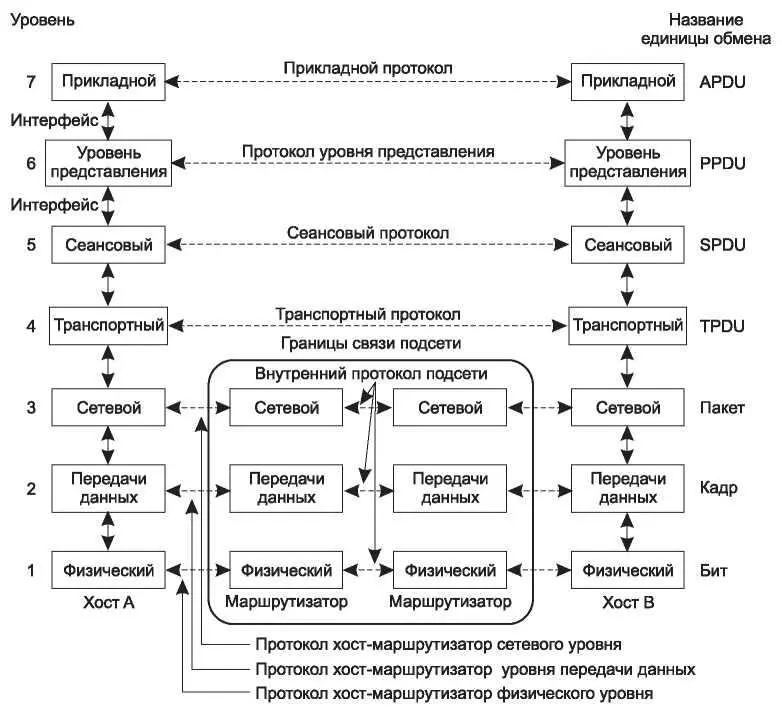

Рис. 1.17. Эталонная модель OSI

Физический уровень

Физический уровеньзанимается реальной передачей необработанных битов по каналу связи. При разработке сети необходимо убедиться, что когда одна сторона передает единицу, то принимающая сторона получает также единицу, а не ноль. Принципиальными вопросами здесь являются следующие: какое напряжение должно использоваться для отображения единицы, а какое для нуля; сколько микросекунд длится бит; может ли передача производиться одновременно в двух направлениях; как устанавливается начальная связь и как она прекращается, когда обе стороны закончили свои задачи; из какого количества проводов должен состоять кабель и какова функция каждого провода. Вопросы разработки в основном связаны с механическими, электрическими и процедурными интерфейсами, а также с физическим носителем, лежащим ниже физического уровня.

Уровень передачи данных

Основная задача уровня передачи данных— быть способным передавать «сырые» данные физического уровня по надежной линии связи, свободной от необнаруженных ошибок, и маскировать реальные ошибки, так что сетевой уровень их не видит. Эта задача вы -полняется при помощи разбиения входных данных на кадры, обычный размер которых колеблется от нескольких сот до нескольких тысяч байт. Кадры данных передаются последовательно с обработкой кадров подтверждения, отсылаемых обратно получателем.
