некоторых заголовков формат фиксированный, другие содержат переменное количество полей переменной длины. Для них каждый пункт кодируется в виде тройки (тип, длина, значение). Тип представляет собой однобайтовое поле, содержащее код параметра. Первые два бита этого поля сообщают, что делать с пакетом маршрутизаторам, не знающим, как обрабатывать данный параметр. Возможны четыре следующих

варианта: пропустить параметр, игнорировать пакет, игнорировать пакет и отослать обратно ICMP-пакет, а также то же самое, что и предыдущий вариант, но не отсылать обратно ICMP-пакет в случае многоадресной рассылки (чтобы один неверный многоадресный пакет не породил миллионы ICMP-донесений).

Поле Длина также имеет размер 1 байт. Оно сообщает, насколько велико значение (от 0 до 255 байт). Поле Значение содержит необходимую информацию размером до 255 байт.

Заголовок параметров маршрутизации содержит информацию, которую должны исследовать маршрутизаторы на протяжении всего пути следования пакета. Пока что был определен один вариант использования этого параметра: поддержка дейтаграмм, превышающих 64 Кбайт. Формат заголовка показан на рис. 5.50. При этом полю Длина полезной нагрузки в фиксированном заголовке присваивается значение 0.

Следующий заголовок

0

194

4

Длина полезной нагрузки

Рис. 5.50. Дополнительный заголовок для больших дейтаграмм

Как и все дополнительные заголовки, он начинается с байта, означающего тип следующего заголовка. Следующий байт содержит длину дополнительного заголовка в байтах, не считая первых 8 байт, являющихся обязательными. С этого начинаются все расширения.

Следующие два байта указывают, что данный параметр содержит размер дейтаграммы (код 194) в виде 4-байтового числа. Размеры меньше 65 536 не допускаются, так как могут привести к тому, что первый же маршрутизатор проигнорирует данный пакет и отошлет обратно ICMP-сообщение об ошибке. Дейтаграммы, использующие подобные расширения заголовка, называются джамбограммами( jumbograms, от слова «jumbo», означающего нечто большое и неуклюжее). Использование джамбограмм важно для суперкомпьютерных приложений, которым необходимо эффективно передавать по Интернету гигабайты данных.

Заголовок расширяется на поля, которые должны инетерпретироваться только хостом-получателем. В начальной версии IPv6 задавались только «нулевые» настройки для дополнения этого заголовка до кратности 8 байтам, и сам заголовок не использовался. Это делалась для того, чтобы программное обеспечение новых роутеров и хостов могло их обработать, если кто-нибудь подумает о дополнительных настройках в будущем.

Маршрутный заголовок содержит информацию об одном или нескольких маршрутизаторах, которые следует посетить по пути к получателю. Это очень сильно напоминает свободную маршрутизацию стандарта IPv4 в том, что указанные в списке маршрутизаторы должны быть пройдены строго по порядку, тогда как не указанные проходятся между ними. Формат маршрутного заголовка показан на рис. 5.51.

Первые четыре байта дополнительного маршрутного заголовка содержат четыре однобайтовых целых числа. Поля Следующий заголовок и Длина дополнительного заголовка были описаны ранее. В поле Тип маршрутизации описывается формат оставшейся части заголовка. Если он равен 0, это означает, что далее следует зарезервированное 32-разрядное слово, а за ним — некоторое число адресов IPv6. В бу-

дущем, возможно, будут по мере необходимости изобретаться какие-то новые поля. Наконец, в поле Число оставшихся сегментов указывается, сколько адресов из списка еще осталось посетить. Его значение уменьшается при прохождении каждого адреса. Когда оно достигает нуля, пакет оставляется на произвол судьбы — никаких указаний относительно его дальнейшего маршрута не дается. Обычно в этот момент пакет уже находится достаточно близко к месту назначения, и оптимальный маршрут очевиден.

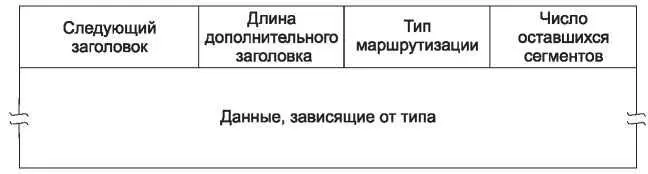

Рис. 5.51.Дополнительный заголовок для маршрутизации

Заголовок фрагментации определяет фрагментацию способом, схожим с протоколом IPv4. Заголовок содержит идентификатор дейтаграммы, номер фрагмента и бит, информирующий о том, является ли этот фрагмент последним. В отличие от IPv4 в протоколе IPv6 фрагментировать пакет может только хост-источник. Маршрутизаторы фрагментировать пересылаемые пакеты не могут. Хотя это изменение можно считать отказом от оригинальной философии IP, оно вполне в духе современного применения IPv4. Вдобавок оно упрощает и ускоряет работу маршрутизаторов. Как уже было сказано, маршрутизатор отвергает слишком большие пакеты, посылая в ответ ICMP-пакет, указывающий хосту-источнику на необходимость заново передать пакет, выполнив его фрагментацию на меньшие части.
