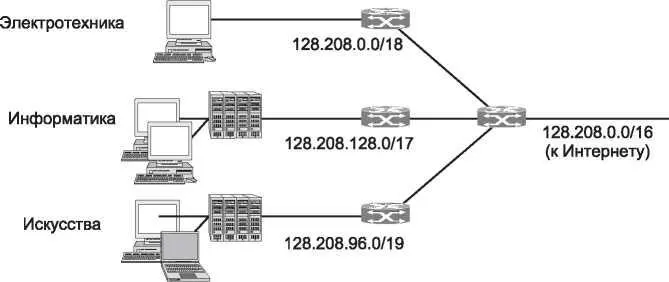

На рис. 5.43 показано, как разбиение на подсети может быть полезным в нашем примере. Единая сеть /16 разделена на части. Части не обязаны быть одинаковыми, но адреса должны быть распределены с учетом длины оставшейся части хоста. В нашем случае половина блока (/17) выделяется факультету информатики, четверть (/18) — факультету электротехники, восьмая часть (/19) — факультету искусств. Оставшаяся восьмая часть не используется. Еще один способ понять, как блок разбивается на части, — посмотреть на префиксы в двоичной нотации.

Информатика

10000000

11010000

1|xxxxxxx

xxxxxxxx

Электротехника

10000000

11010000

00|xxxxxx

xxxxxxxx

Искусства

10000000

11010000

011|xxxxx

xxxxxxxx

Вертикальная черта (|) обозначает границу между номером подсети и номером хоста.

Рис. 5.43. Разделение IP-префикса при разбиении на подсети

Как центральный маршрутизатор узнает, в какую из подсетей направить пришедший пакет? Здесь и могут пригодиться специфические свойства префиксов. Одним из способов является поддержание каждым маршрутизатором таблицы из 65 536 записей, говорящих о том, какую исходящую линию использовать для доступа к каждому из хостов. Но это сведет на нет основное преимущество иерархии, касающееся размеров таблиц маршрутизации. Вместо этого можно сделать так, чтобы маршрутизаторы знали маски этих подсетей.

Когда приходит пакет, маршрутизатор просматривает адрес назначения и определяет, к какой подсети он относится. Для этого маршрутизатор может выполнить операцию И от этого адреса и маски каждой из подсетей, сравнивая результат с соответствующим префиксом. Пусть у нас есть пакет с адресом 128.208.2.151. Чтобы проверить, относится ли он к факультету информатики, прибавим к нему (используя логическое И) маску 255.255.128.0, таким образом отрезав первые 17 бит (то есть

128.208.0.0). Далее сравним полученный результат с префиксом (128.208.128.0). Они не совпадают. Для факультета электротехники аналогичным образом берем первые 18 бит адреса и получаем 128.208.0.0. Это значение совпадает с префиксом, поэтому пакет передается на интерфейс, ведущий к сети факультета электротехники.

Разделение на подсети можно впоследствии изменить. Для этого потребуется обновить сведения о сетевых масках подсетей на всех маршрутизаторах сети университета. За пределами сети разделение на подсети незаметно, поэтому нет нужды с появлением каждой подсети обращаться в ICANN или изменять какие-либо внешние базы данных.

CIDR — бесклассовая междоменная маршрутизация

Даже при эффективном выделении IP-адресов проблема разрастания сети сохраняется.

Если маршрутизатор находится на границе сети какой-либо организации (например, университета), он должен хранить информацию обо всех подсетях, чтобы знать, по какой линии следует передавать пакеты для этой сети. Если адрес назначения находится за пределами данной организации, он может использовать простое правило по умолчанию: отправлять пакеты по линии, соединяющей эту организацию с остальной сетью Интернет. Остальные адреса назначения, очевидно, находятся поблизости.

Маршрутизаторы интернет-провайдеров и магистралей не могут позволить себе такую роскошь. Они должны знать путь к любой сети, поэтому для них не может существовать простого правила по умолчанию. Про такие магистральные маршрутизаторы говорят, что они находятся в свободной от умолчаний зоне (default-free zone) сети Интернет. Никто не знает точно, сколько всего сетей подключено к Интернету, но очевидно, что их много — возможно, порядка миллиона. Из них можно составить очень большую таблицу. Может быть, и не очень большую с точки зрения компьютерных стандартов, но представьте себе, что маршрутизатор должен просматривать ее при отправке каждого пакета, а за секунду он отправляет миллионы таких пакетов. Для обработки пакетов с такой скоростью требуются специализированные аппаратные средства и быстродействующая память; обычный компьютер для этого не подойдет.

Различные алгоритмы маршрутизации требуют, чтобы каждый маршрутизатор обменивался информацией о доступных ему адресах с другими маршрутизаторами. Чем больше размер таблицы, тем больше данных необходимо передавать и обрабатывать. С ростом размера таблицы время обработки растет как минимум линейно. Чем больше данных приходится передавать, тем выше вероятность потери (в лучшем случае временной) части информации по дороге, что может привести к нестабильности работы алгоритмов выбора маршрутов.
