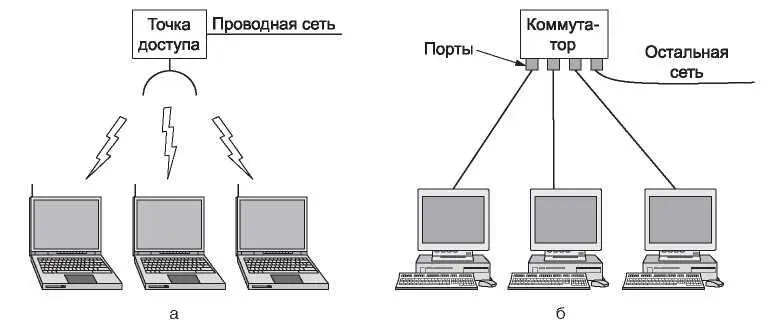

Рис. 1.6.Беспроводные и проводные сети: а — 802.11; б — коммутируемый Ethernet

Стандарт для беспроводных ЛВС, названный IEEE 802.11, более известный как WiFi, стал очень широко распространенным. Он работает на скоростях от 11 до сотни мегабит в секунду. (В этой книге мы будем придерживаться традиции и измерять скорости линии в мегабитах в секунду, где 1 Мбит/с составляет 1 000 000 битов в секунду, и гигабитах в секунду, где 1 Гбит/с составляет 1 000 000 000 битов в секунду.) Мы обсудим 802.11 в главе 4.

В проводных ЛВС используются различные технологии передачи. Большинство из них использует медные провода, а некоторые — оптоволокно. ЛВС ограничены в размере, это означает, что максимальное время передачи ограничено и известно заранее. Знание этих границ помогает с задачей разработки сетевых протоколов. Как правило, проводные ЛВС работают на скоростях от 100 Мбит/с до 1 Гбит/с, имеют низкую задержку (микросекунды или наносекунды) и делают очень немного ошибок. Более новые ЛВС могут работать со скоростью 10 Гбит/с. По сравнению с беспроводными сетями проводные ЛВС превышают их по всем параметрам работы. Послать сигналы по проводу или через волокно проще, чем по воздуху.

Топология многих проводных ЛВС создана из магистральных линий. Стандарт IEEE 802.3, обычно называемый Ethernet, является, безусловно, наиболее распространенным типом проводной ЛВС. Рисунок 1.6, б показывает типовую топологию коммутируемого Ethernet. Каждый компьютер говорит на протоколе Ethernet и соединяется с устройством, названным коммутатором с магистральной линией. Отсюда и название. У коммутатора есть несколько портов, каждый из которых может соединиться с одним компьютером. Работа коммутатора — передать пакеты между компьютерами, которые к нему присоединены; для определения нужного компьютера используется адрес в каждом пакете.

Чтобы создать большие ЛВС, коммутаторы могут быть подключены друг в друга с помощью портов. Что происходит, если вы включаете их вместе в цикл? Будет ли сеть работать? К счастью, проектировщики подумали об этом варианте. Протокол определяет пути для пакетов так, чтобы они достигли нужного компьютера. Мы увидим как это работает в главе 4.

Также возможно разделить одну большую физическую ЛВС на две меньших логических ЛВС. Вы могли бы задаться вопросом, чем это будет полезно. Иногда расположение сетевого оборудования не соответствует структуре организации. Например, у инженерного и финансового отделов компании могли бы быть компьютеры в одной физической ЛВС, потому что они находятся в одном крыле здания, но было бы легче управлять системой, если бы у каждого отдела была своя виртуальная ЛВС (VLAN). В этой конструкции каждый порт отмечен «цветом», скажем, зеленый для инженерного отдела и красный для финансового. Коммутатор направляет пакеты так, чтобы компьютеры, присоединенные к зеленым портам, были отделены от компьютеров, присоединенных к красным портам. Широковещательные пакеты, посланные красным портом, например, не будут получены зеленым портом, как если бы это были две различных ЛВС. Мы обсудим виртуальные ЛВС в конце главы 4.

Существуют и другие топологии проводной ЛВС. Фактически, коммутируемый Ethernet — современная версия оригинального проекта Ethernet, который передавал все пакеты по единственному линейному кабелю. В один момент времени передачу могла вести только одна машина, а конфликты решал распределенный арбитражный механизм. Использовался простой алгоритм: компьютеры могли передать всякий раз, когда кабель был неактивен. Если два или несколько пакетов столкнулись, каждый компьютер ждал в течение случайного промежутка времени и делал еще одну попытку. Мы будем называть этот вариант классический Ethernet, и вы узнаете о нем в главе 4.

И проводные, и беспроводные широковещательные сети в зависимости от способа назначения канала подразделяются на статические и динамические. При статическом назначении используется циклический алгоритм, и все время делится между всеми машинами на равные интервалы, так что машина может передавать данные только в течение выделенного ей интервала времени. При этом емкость канала расходуется неэкономно, так как временной интервал предоставляется машинам независимо от того, есть им что сказать или нет. Поэтому чаще используется динамическое (то есть по требованию) предоставление доступа к каналу.
