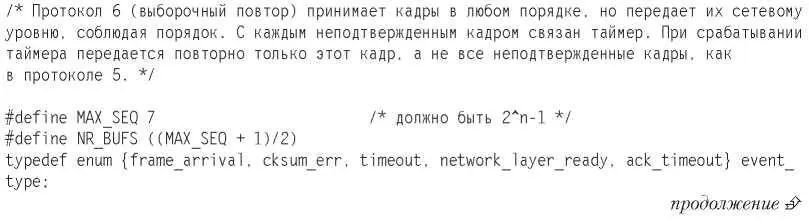

Листинг 3.7.Протокол скользящего окна с выборочным повтором

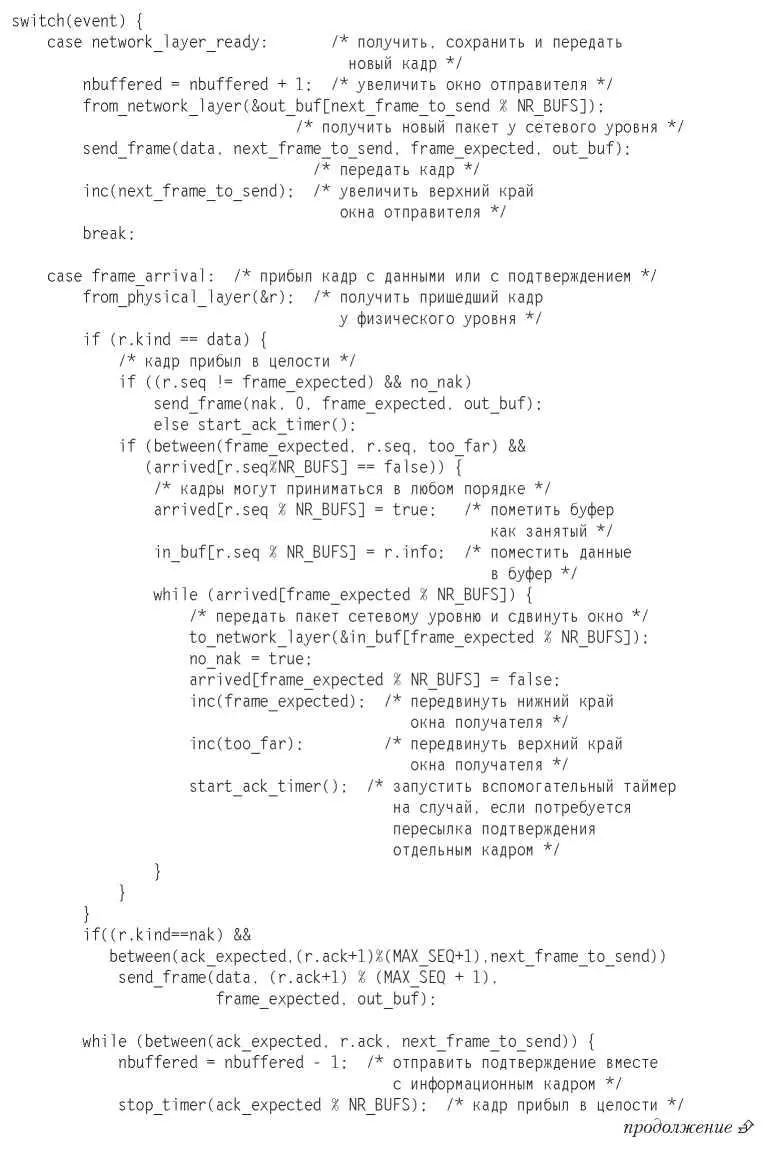

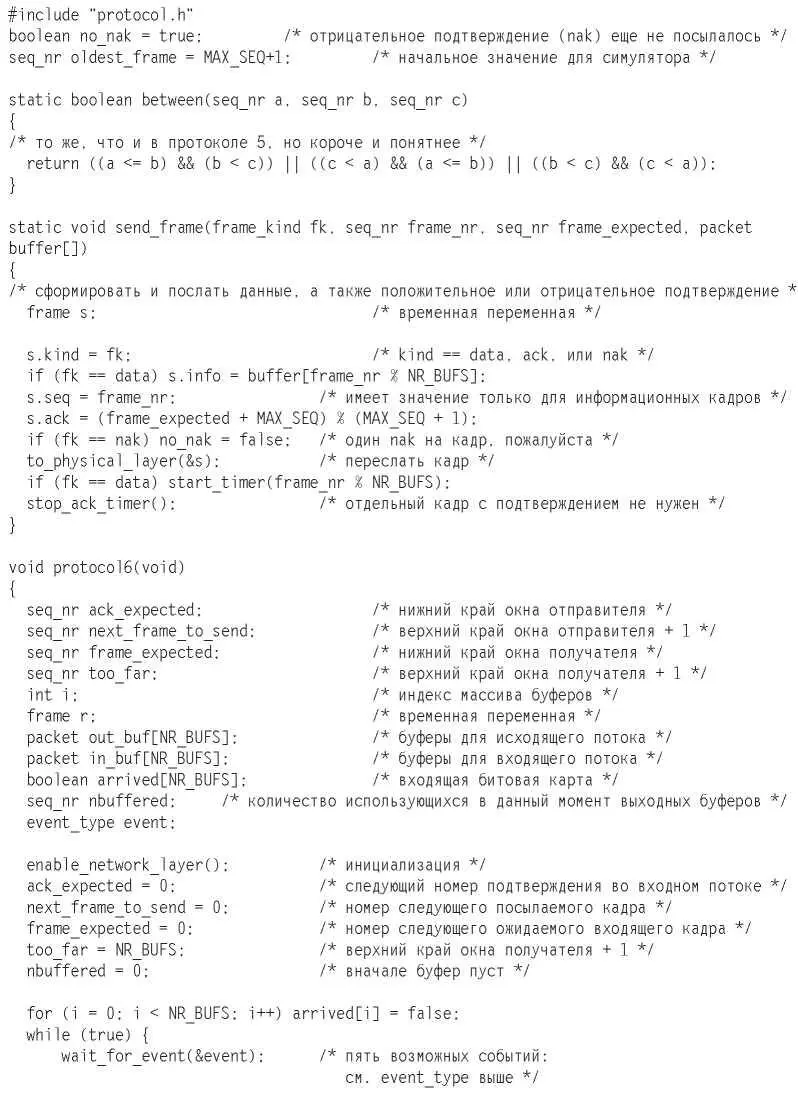

Листинг 3.7 (продолжение)

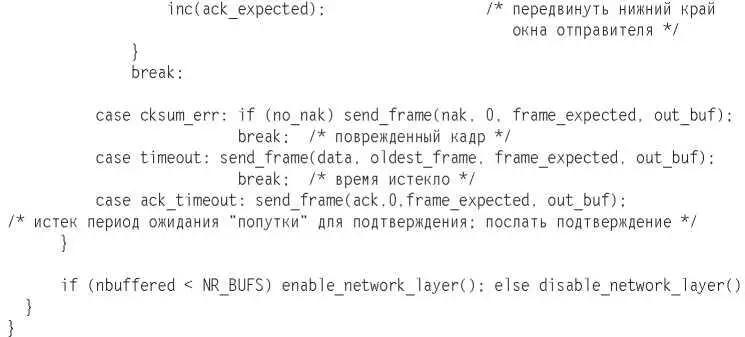

Листинг 3.7 (продолжение)

Способность протокола принимать кадры в произвольном порядке накладывает дополнительные ограничения на порядковые номера кадров по сравнению с протоколами, в которых все пакеты принимались строго по порядку номеров. Проще всего проиллюстрировать это на примере. Предположим, что порядковый номер кадра состоит из 3 бит, так что отправитель может посылать до семи кадров, прежде чем перейти в режим ожидания подтверждения. Начальное состояние окон отправителя и получателя изображено на рис. 3.15, а. Отправитель передает кадры с 0 по 6. Окно получателя позволяет ему принимать любые кадры с номерами от 0 по 6 включительно. Все семь кадров прибывают успешно, поэтому получатель подтверждает их прием и передвигает окно для приема кадров с номерами 7, 0, 1, 2, 3, 4 и 5, как показано на рис. 3.15, б. Все семь буферов помечаются как свободные.

Рис. 3.15.Пример работы протокола: а — начальная ситуация при размере окна 7; б — 7 кадров были посланы и приняты, но не подтверждены; в — начальная ситуация при размере окна 4; г — ситуация после того, как 4 кадра были отправлены и получены, но не подтверждены

Именно в этот момент происходит какое-нибудь бедствие, например молния ударяет в телефонный столб и стирает все подтверждения. Протокол обязан отработать правильно, несмотря ни на какие чрезвычайные ситуации. Отправитель, не дождавшись подтверждений, посылает повторно кадр 0. К сожалению, кадр 0 попадает в новое окно и поэтому принимается получателем (рис. 3.15, б). Получатель снова отправляет подтверждение для кадра 6, поскольку были приняты все кадры с 0 по 6.

Отправитель с радостью узнает, что все переданные им кадры успешно достигли адресата, поэтому он тут же передает кадры 7, 0, 1, 2, 3, 4 и 5. Кадр 7 принимается получателем, и содержащийся в нем пакет передается сетевому уровню. Сразу после этого принимающий канальный уровень проверяет наличие кадра 0, обнаруживает его и передает старый буферизированный пакет сетевому уровню как новый. Таким образом, сетевой уровень получает неверный пакет; это означает, что протокол со своей задачей не справился.

Причина неудачи в том, что при сдвиге приемного окна новый интервал допустимых номеров кадров перекрыл старый интервал. Соответственно, присылаемый набор кадров может содержать как новые кадры (если все подтверждения были получены), так и повторно высланные старые кадры (если подтверждения были потеряны). У принимающей стороны нет возможности отличить одну ситуацию от другой.

Решением данной проблемы является предоставление гарантии того, что в сдвинутом положении окно не перекроет исходное окно. Для этого размер окна не должен превышать половины от количества порядковых номеров (это показано на рис. 3.15, в и 3.15, г.) Например, если для порядковых номеров используются 3 бита, они должны изменяться в пределах от 0 до 7. В таком случае, в любой момент времени только четыре кадра могут быть неподтвержденными. Таким образом, если будут получены кадры с 0 по 3 и будет передвинуто окно для приема кадров с 4 по 7, получатель сможет безошибочно отличить повторную передачу (кадры с 0 по 3) от новых кадров (с 4 по 7). Поэтому в протоколе 6 применяется окно размером (MAX_SEQ + 1)/2.

Возникает новый вопрос: сколько буферов должно быть у получателя? Ни при каких условиях он не должен принимать кадры, номера которых не попадают в окно. Поэтому количество необходимых буферов равно размеру окна, а не диапазону порядковых номеров. В приведенном выше примере 3-битовых порядковых номеров требуется четыре буфера с номерами от 0 до 3. Когда прибывает кадр i, он помещается в буфер i mod 4. Обратите внимание на то, что хотя i и (i + 4), взятые по модулю 4, «соревнуются» за один и тот же буфер, они никогда не оказываются в одном окне одновременно, потому что это привело бы к увеличению размера окна, по крайней мере, до 5.
